Окончание табл. 4.7

1		2		3		4		5		6		7		8		9		10		11		12
	65014		125		63		616		350		7,5		25		54		38		62		64		37,37
	65016		125		63		667		400		7,5		25		54		38		62		64		39,72
	65016		125		63		667		400		7,5		25		54		38		62		64		39,72
	65018		125		63		718		450		7,5		25		54		38		62		64		42,07
65020		125		63		768		500		7,5		25		54		38		62		64		44,42
65024		125		63		870		600		7,5		25		54		38		62		64		49,12
65028		125		63		972		700		7,5		25		54		38		62		64		53,82
	65030		125		63		1022		750		7,5		25		54		38		62		64		56,17
	65032		125		63		1073		800		7,5		25		54		38		62		64		58,52
	65034		125		63		1124		850		7,5		25		54		38		62		64		60,87
65036		125		63		1175		900		7,5		25		54		38		62		64		63,22

Гидроцилиндр серии 700 – двустороннего действия. Отличается от гидроцилиндров серии 600 типом крепления штока и задней крышки. Диаметры поршня данной серии гидроцилиндров составляют от 50 до 125 мм. Номинальное давление составляет

20 МПа. Материалы и уплотнения данной серии гидроцилиндров
соответствуют серии 600.						И
На рис. 4.4 изображен				гидроцилиндр серии 700 фирмы
«Гидроласт».					Д
					Д
В табл. 4.8 приведены основные конструктивные параметры
гидроцилиндров серии 700.			А
			А
		б
	и
	С

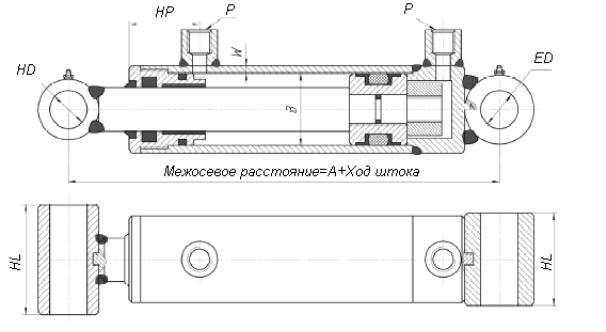

Рис. 4.4. Гидроцилиндр серии 700 /40/

151

Таблица 4.8

Конструктивные размеры гидроцилиндров /40/

	Модель		Диаметр			Диаметр			А,			Ход		W,		HD/ED,	EL,		HL,		HP,		Масса,
			поршня			штока,			мм			поршня,		мм		мм	мм		мм		мм		кг
			В, мм				мм					мм
1				2			3	4			5			6	7		8	9		10		11
71504		40			25			300			100			5	20		64	57		48		3,64
	71506		40			25			350			150		5		20	64		57		48		4,11
	71508		40			25			400			200		5		20	64		57		48		4,58
	71508		40			25			400			200		5		20	64		57		48		4,58
	71510		40			25			450			250		5		20	64		57		48		5,05
72004		50			30			305			100			5	26		76	64		48		5,92
72006		50			30			356			150			5	26		76	64		48		6,59
72008		50			30			406			200			5	26		76	64		48		7,26
																И
	72010		50			30			457			250		5		26	76		64		48		7,93
	72012		50			30			508			300		5		26	76		64		48		8,6
	72014		50			30			559			350		5		26	76		64		48		9,27
72016		50			30			610			400			5	26		76	64		48		9,94
72018		50			30			660			450			5	26		76	64		48		10,61
72020		50			30			711			500			5	26		76	64		48		11,28
											А
	72024		50			30			813			600		5		26	76		64		48		12,62
	72028		50			30			914			700		5		26	76		64		48		13,96
								б					Д5
72504		63			40			305			100		Д5		26		83	64		48		7,73

72506		63			40			356			150			5	26		83	64		48		8,62
							и
72508		63			40			406			200			5	26		83	64		48		9,51
	72510		63			40			457			250		5		26	83		64		48		10,40
	72512		63			40			508			300		5		26	83		64		48		11,28
	72514		63			40			559			350		5		26	83		64		48		12,17
72516		63			40			610			400			5	26		83	64		48		13,05
72518		63			40			660			450			5	26		83	64		48		13,94
72520		63			40			711			500			5	26		83	64		48		14,82
	72524		63			40			813			600		5		26	83		64		48		16,59
					С
	72528		63			40			914			700		5		26	83		64		48		18,36
	72528		63			40			914			700		5		26	83		64		48		18,36
	72530		63			40			965			750		5		26	83		64		48		19,25
72532		63			40			1016			800			5	26		83	64		48		20,13
72536		63			40			1118			900			5	26		83	64		48		21,9
72540		63			40			1219			1000			5	26		83	64		48		23,67
	72548		63			40			1422			1200		5		26	83		64		48		23,67
	73004		80			40			305			100		5		26	95		64		48		9,76
	73006		80			40			356			150		5		26	95		64		48		10,87
73008		80			40			406			200			5	26		95	64		48		11,98
73010		80			40			457			250			5	26		95	64		48		13,09
73012		80			40			508			300			5	26		95	64		48		14,2
	73014		80			40			559			350		5		26	95		64		48		15,32
										152

Продолжение табл. 4.8

1		2		3		4		5		6			7	8		9		10		11
	73016		80		40		610		400		5		26		95		64		48		16,43
	73018		80		40		660		450		5		26		95		64		48		17,54
	73018		80		40		660		450		5		26		95		64		48		17,54
	73020		80		40		711		500		5		26		95		64		48		18,65
73024		80		40		813		600		5			26	95		64		48		20,88
73028		80		40		914		700		5			26	95		64		48		23,1
73030		80		40		965		750		5			26	95		64		48		23,1
	73032		80		40		1016		800		5		26		95		64		48		25,32
	73036		80		40		1118		900		5		26		95		64		48		27,55
	73040		80		40		1219		1000		5		26		95		64		48		29,77
73048		80		40		1422		1200		5			26	95		64		48		34,22
73504		90		45		305		100		7,5			32	108		70		48		12,18
												И
73506		90		45		356		150		7,5			32	108		70		48		13,56
	73508		90		45		406		200		7,5		32		108		70		48		14,94
	73510		90		45		457		250		7,5		32		108		70		48		16,32
										Д
73512		90		45		508		300		7,5			32	108		70		48		17,69
73514		90		45		559		350		7,5			32	108		70		48		19,07
73516		90		45		610		400		7,5			32	108		70		48		20,44
									А
	73520		90		45		711		500		7,5		32		108		70		48		23,2
	73524		90		45		813		600		7,5		32		108		70		48		25,95
							б
	73528		90		45		914		700		7,5		32		108		70		48		28,7

	73530		90		45		965	750			7,5		32		108		70		48		30,08
73532		90		45		1016		800		7,5			32	108		70		48		31,45
73536		90		45		1118		900		7,5			32	108		70		48		34,2
	73540		90		45		1219		1000		7,5		32		108		70		48		36,96
	73540		90		45		1219		1000		7,5		32		108		70		48		36,96
	73548		90		45		1422		1200		7,5		32		108		70		48		42,46
	73548		90		45		1422		1200		7,5		32		108		70		48		42,46
	74004		100		50		305		100		7,5		32		108		70		48		16,87
					и
74006		100			50	356		150		7,5			32	108		70		48		18,54
74008		100		50		406		200		7,5			32	108		70		48		20,21
74010		100		50		457		250		7,5			32	108		70		48		21,88
				С
	74012		100		50		508		300		7,5		32		108		70		48		23,54
	74014		100		50		559		350		7,5		32		108		70		48		25,21
	74016		100		50		610		400		7,5		32		108		70		48		26,87
74018		100		50		660		450		7,5			32	108		70		48		28,54
74020		100		50		711		500		7,5			32	108		70		48		30,21
74024		100		50		813		600		7,5			32	108		70		48		33,54
	74028		100		50		914		700		7,5		32		108		70		48		36,87
	74030		100		50		965		750		7,5		32		108		70		48		38,54
	74030		100		50		965		750		7,5		32		108		70		48		38,54
	74032		100		50		1016		800		7,5		32		108		70		48		40,20
74036		100		50		1118		900		7,5			32	108		70		48		43,53
75004		125		63		305		100		7,5			32	108		70		48		28,63
	75006		125		63		356		150		7,5		32		108		70		48		30,98

153

Окончание табл. 4.8

1		2			3	4		5		6			7		8		9		10		11
	75008		125		63		406	200			7,5			32		108		70		48		33,33
	75010		125		63		457	250			7,5			32		108		70		48		35,68
	75010		125		63		457	250			7,5			32		108		70		48		35,68
	75012		125		63		508	300			7,5			32		108		70		48		38,03
75014		125			63	559		350		7,5			32		108		70		48		40,38
75016		125			63	610		400		7,5			32		108		70		48		42,73
75018		125			63	660		450		7,5			32		108		70		48		45,08
	75020		125		63		711	500			7,5			32		108		70		48		47,43
	75024		125		63		813	600			7,5			32		108		70		48		52,13
	75028		125		63		914	700			7,5			32		108		70		48		56,83
75030		125			63	965		750		7,5			32		108		70		48		59,18
75032		125			63	1016		800		7,5			32		108		70		48		61,53
													И
75048		125			63	1422		1200		7,5			32		108		70		48		80,33
	Монтажные крепления штока и										задней крышки						выполняются
	различными,								Д
	различными,			в зависимости от условий заказа или применения.
	На рис. 4.5 проказано монтажное крепление штока типа «Вилка»
/40/.								А
/40/.
	В	табл. 4.9 приведены						основные				конструктивные							размеры
							б
	данного типа крепления в зависимости от диаметра штока
	гидроцилиндра.				и
					и
				С

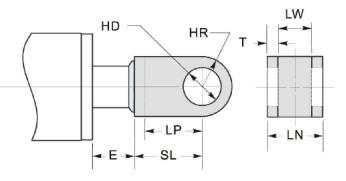

Рис. 4.5. Монтажные крепления штока «Вилка»

Таблица 4.9

Основные размеры крепления штока «Вилка» [40]

Номер	Диаметр	HD	HR	LW	T	LN	LP	SL	E
	штока, мм
1	2	3	4	5	6	7	8	9	10

СЕ01	25	25	25	35	15	60	50	63	25
СЕ02	30	25	25	35	15	60	50	63	25

154

Окончание табл. 4.9

1		2			3		4			5		6	7	8		9		10
	СЕ03		30			25		25		35		15	60		50		63		25
	СЕ04		30			30		25		35		15	60		50		63		25
	СЕ04		30			30		25		35		15	60		50		63		25
	СЕ05		35			25		25		35		15	60		50		63		25
	СЕ06	35			30		25			35		15	60	50		63		25
	СЕ07	40			25		25			35		15	60	50		63		25
	СЕ08	40			30		25			35		15	60	50		63		25
	СЕ09		45			25		25		35		15	60		50		63		25
	СЕ10		45			30		25		35		15	60		50		63		25
	СЕ11		45			30		30		40		20	80		50		70		25
	СЕ12	45			40		40			40		25	90	50		80		25
	СЕ13	50			25		25			35		15	60	50		63		25
												И
	СЕ14	50			30		25			35		15	60	50		63		25
	СЕ15		50			30		30		40		20	80		50		70		25
	СЕ16		50			40		40		40		25	90		50		80		25
											Д
	СЕ17	50			40		40			55		25	105	63		90		25
	СЕ18	50			45		45			55		25	105	60		80		25
	СЕ19	63			25		25			35		15	60	50		63		25
									А
	СЕ20		63			30		30		40		20	80		50		70		25
	СЕ21		63			40		40		40		25	90		50		80		25
								б
	СЕ22		63			40		40		55		25	105		63		90		25
	СЕ23		63			45		45		55		25	105		60		80		25
	СЕ24	63			45		45			55		30	120	60		90		25
	СЕ25	63			50		50			65		30	130	63		95		25
	СЕ26		63			55		63		65		30	130		80		110		25
	СЕ26		63			55		63		65		30	130		80		110		25
	СЕ27		80			40		40		40		25	90		50		80		25
	СЕ28		80			40		40		55		25	105		63		90		25
						и
	СЕ29	80				45	45			55		25	105	60		80		25
	СЕ30	80			45		45			55		30	120	60		90		25
		80			50
	СЕ31	80			50		50			65		30	130	63		95		25
				С
	СЕ32		80			55		63		65		30	130		80		110		25
	СЕ33		90			45		45		55		25	105		60		80		25
	СЕ34		90			45		45		55		25	120		60		90		25
	СЕ35	90			50		50			65		30	130	63		95		25
	СЕ36	90			55		63			65		30	130	80		110		25
	СЕ37	90			55		63			65		30	130	80		110		25
	СЕ38		100			80		80		80		40	155		100		140		25
	СЕ39		100			55		63		65		30	130		80		110		25
	СЕ39		100			55		63		65		30	130		80		110		25
	СЕ40		115			55		63		65		30	130		80		110		25
	СЕ41	115			80		80			80		40	155	100		140		25

Тип крепления штока «Широкая проушина» показан на рис. 4.6.
