V = Qц S, |
(4.2) |
где V – скорость движения штока, м/с; Qц – расход рабочей
жидкости, м3/с; S – рабочая (эффективная) площадь поршня, м2. Полезная мощность гидроцилиндра определяется выражением
Nцп = FV, |
(4.3) |
Nцп – полезная мощность, развиваемая гидроцилиндром, Вт; F –
усилие на штоке, Н; V – скорость движения штока, м/с. Потребляемая мощность гидроцилиндра определяется по формуле
|
|
Nц = ∆pцQц, |
|
(4.4) |
||
|
|
|
|
И |
|
|
где ∆pц – перепад давления на гидроцилиндре, |
Па; Qц |
– расход |
||||
рабочей жидкости, м3/с. |
|
Д |
|
|
||
Потери мощности в гидроцилиндре оцениваются КПД |
|
|||||
|
|
Nцп |
|
|
|
|
|
η= |
А |
|
|
(4.5) |
|
|
|
Nц |
|
|
|
|
|
б |
|
|
|
|
|
|
4.1. Отечественные гидроцилиндры |
|
||||
Основные |
и |
|
поршневых |
гидроцилиндров |
||
параметры |
|
|||||
регламентируются ГОСТ 6540–68, телескопических гидроцилиндров |
||||
|
С |
|
|
|
– ГОСТ 16029–70, общетехн ческие требования к гидроцилиндрам – |
||||
ГОСТ 16514–79. |
|
|
|
|
Основные |
|
параметры |
нормализованных |
поршневых |
гидроцилиндров общего назначения двустороннего действия с односторонним штоком, рассчитанных на номинальные давления 10 и 16 МПа, приведены в табл. 4.1, на номинальные давления 25 и 32 МПа – в табл. 4.2.
Основные параметры поршневых гидроцилиндров двустороннего действия с односторонним штоком, рассчитанных на номинальное давление 16 МПа, специально предназначенных для самоходных кранов и других грузоподъемных и подъемно-транспортных машин, приведены в табл. 4.3 /5/.
Основные параметры выпускаемых поршневых гидроцилиндров двустороннего действия различных моделей приведены в табл. 4.4
/10/.
141
Таблица 4.1
Основные параметры гидроцилиндров общего назначения двустороннего действия на номинальные давления 10 и 16 МПа
|
ϕ = 1,25 |
|
|
|
|
|
|
ϕ = 1,6 |
|
Диаметр поршня D, мм |
Диаметр штока d , мм |
Ход поршня L, мм |
Диаметр штока d , мм |
Ход поршня L, мм |
|||||
40 |
18 |
|
|
80, 100, 110 |
|
25 |
|
400 |
|
50 |
22 |
|
|
|
100 |
|
32 |
|
320, 400 |
63 |
28 |
|
|
|
Д |
|
40 |
|
– |
|
|
125, 160, 180, 280 |
|
|
|||||
80 |
36 |
|
|
160, 200, 220, 250, |
|
50 |
|
450, 500, 560, 630, |
|
|
|
|
|
280, 320, 400 |
|
|
|
710 |
|
|
|
|
|
А |
|
|
|
|
|
100 |
45 |
|
|
200, 250, 360, 400И |
63 |
|
630, 710, 800, 900, |
||
|
|
|
|
|
|
|
|
|
1000 |
110 |
50 |
|
|
250, 360, 400 |
|
70 |
|
630, 800, 1000 |
|
|
|
|
б |
|
|
|
|
|
|
125 |
56 |
|
|
250, 280, 320, 360, |
|
80 |
|
710, 800, 1000, 1250 |
|
|
|
|
|
400, 450, 500, 630 |
|
|
|
|
|
140 |
63 |
|
|
320, 500, 560, 630 |
|
90 |
|
800, 1120, 1250 |
|
160 |
70 |
|
|
400, 630, 800 |
|
100 |
|
1000, 1250 |
|
180 |
80 |
|
|
500, 560, 630, 800 |
|
110 |
|
1000,1250 |
|
|
С |
|
|
|
|
|
|
|
|
200 |
90 |
|
|
500, 630, 710 |
|
125 |
|
1400 |
|
220 |
100 |
и |
|
630 |
|
140 |
|
1400 |
|
250 |
110 |
|
|
– |
|
160 |
|
2000, 2240 |
|
Примечания: 1. Значение ϕ равно отношению рабочей площади поршневой полости к площади штоковой полости, |
|||||||||
т.е. ϕ=Sп / Sшт .
2. Допускается применять гидроцилиндры с ходами по ГОСТ 6540–68, не указанными в табл. 4.1.
142
Таблица 4.2
Основные параметры гидроцилиндров двустороннего действия общего назначения на номинальные давления 25 и 32 МПа
ϕ = 1,6
Диаметр поршня D, мм |
Диаметр штока d , мм |
Ход поршня L, мм |
|
|
|
125 |
80 |
500; 1250 |
|
|
|
140 |
90 |
100; 1250; 1400 |
|
|
|
160 |
100 |
1250; 1400 |
|
|
|
180 |
110 |
1400; 1800 |
|
|
|
Примечание. Значение |
ϕ = Sп Sшт . |
|
|
|
|
|
|
Д |
|
|
Таблица 4.3 |
||
|
|
|
|
А |
|
|
|
|
|
|
Основные параметры гидроцилиндров двустороннегоИ |
действия |
|
||||||||
с односторонним штоком на номинальное давление 16 МПа, |
|
|||||||||
предназначенных для самоходных кранов |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
21.000Ц |
бЦ22.000 |
–01 |
41.000Ц |
41.000Ц –01 |
|
42.000Ц |
|
|
Параметры/Обозначен е |
|
22.000Ц |
|
51.000Ц |
||||||
|
|
|
|
|
|
|
|
|
||
Диаметр поршня D, мм |
|
100 |
100 |
100 |
160 |
160 |
160 |
200 |
||
|
и |
|
|
|
|
|
|
|
||
Диаметр штока d , мм |
|
|
80 |
80 |
80 |
140 |
140 |
140 |
160 |
|
|
|
|
|
|
|
|
|
|
||
|
|
4000 |
500 |
500 |
1400 |
1600 |
360 |
1400 |
||
Ход поршня L, ммС |
|
|
|
|
|
|
|
|
||
143
|
Основные параметры поршневых гидроцилиндров двустороннего действия |
Таблица 4.4 |
||||||||
|
|
|||||||||
|
|
|
|
|
|
|
|
|
||
Модель |
|
Конструктивные |
Диаметр |
pном, |
Ход поршня |
Диаметр |
|
Климатическое |
||
|
|
особенности |
поршня D, |
МПа |
L, мм |
штока d, мм |
|
исполнение по |
||
|
|
|
мм |
|
|
|
|
|
|
ГОСТ 15150–69 |
У4564.200А |
|
С креплением на |
80 |
|
16 |
|
160…1000 |
50 |
|
У, Т |
|
|
проушинах |
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
У4564.210А |
|
-//- |
100 |
|
16 |
|
250…1000 |
63 |
|
У, Т |
У4564.230А |
|
-//- |
125 |
|
16 |
|
630 |
80 |
|
У, Т |
Д498.06.460Б |
|
-//- |
125 |
|
16 |
|
500 |
63 |
|
У, Т |
ЭО2621.03.61Б |
|
-//- |
125 |
|
16 |
|
1000 |
63 |
|
У, Т |
У4560.08 |
|
-//- |
125 |
А |
200…100 |
80 |
|
У, Т, ХЛ |
||
|
|
16 |
|
|
||||||
(У4564.232) |
|
|
|
|
|
|
|
|
|
|
У4560.09 |
|
-//- |
140 |
|
16 |
|
500…1250 |
80 |
|
У, Т, ХЛ |
(У4564.243) |
|
|
б |
|
Д |
|
|
|
||
|
|
|
|
|
|
|
|
|||
У4564.300.00–02 |
|
-//- |
125 |
|
25 |
|
250…1000 |
80 |
|
У, Т, ХЛ |
(У4564.320) |
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
У4564.300.00–03 |
|
-//- |
140 |
|
25 |
|
1000 |
90 |
|
У, Т, ХЛ |
(У4564.330) |
|
|
|
|
|
|
|
|
|
|
У4564.201А |
|
С креплением на |
80 |
|
16 |
|
160…1000 |
50 |
|
У, Т |
|
|
цапфах |
|
|
|
|
|
|
|
|
У4564.212А |
|
-//- |
100 |
|
16 |
|
800…1000 |
63 |
|
У, Т |
Д498.06.480Б |
|
-//- |
125 |
|
16 |
|
800 |
63 |
|
У, Т |
ЭО2621.03.61Б |
|
-//- |
125 |
|
16 |
|
1000 |
63 |
|
У, Т |
|
|
С |
|
|
|
|
|
|
|
|
У4564.203А |
|
С задней 80 |
|
16 |
|
160…800 |
50 |
|
У, Т |
|
|
|
крышкой под |
|
|
|
|
|
|
|
|
|
|
сварку |
|
|
|
|
|
|
|
|
У4564.213А |
|
-//- |
100 |
|
16 |
|
800 |
63 |
|
У, Т |
144
Конструкции некоторых гидроцилиндров приведены на рис. 4.1,
4.2.

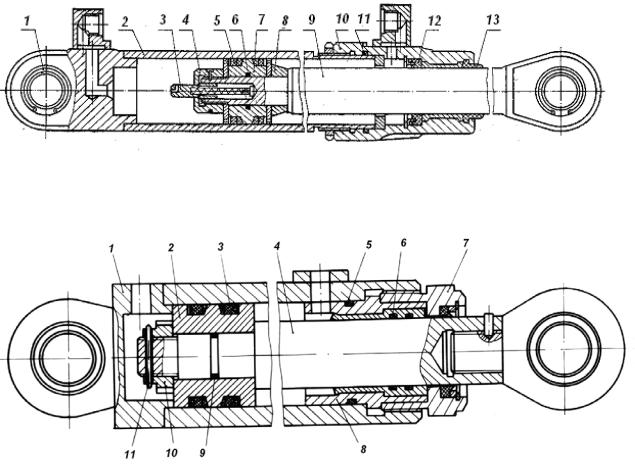

Рис. 4.1. Гидроцилиндр экскаватора ЭО-2621:
1 – проушина; 2 – цилиндр; 3 – демпфер; 4 – гайка; 5,6, 11, 12 – уплотнения; 7 – поршень; 8 – упор; 9 – шток; 10 – передняя крышка; 13 – грязесъемник
|
|
И |
|
Д |
|
и |
А |
|
Р с. 4.2. Гидроцилиндр: |
||
1 – корпус; 2 – поршеньб; 3, 5, 6, 9 – уплотнения; 4 – шток; С7 – крышка; 8 – втулка; 10 – гайка; 11 – шплинт
В гидроприводах строительных и дорожных машин применяются поршневые гидроцилиндры двустороннего действия, рассчитанные на номинальные давления 10, 16, 25 и 32 МПа. Для самоходных кранов применяются специальные гидроцилиндры на 16 МПа /5, 10/.
Конструкция и размеры деталей поршневых гидроцилиндров двустороннего действия, применяемых на строительных и дорожных машинах, должны соответствовать отраслевой нормали ОН–22–176–69; телескопических гидроцилиндров одностороннего действия – отраслевой нормали ОСТ–22–117–70.
Устройство гидроцилиндра является понятным и достаточно простым. Оно состоит из корпуса и подвижного рабочего органа (поршня со штоком). В конструкциях гидроцилиндров
145
