одностороннего действия жидкость подаётся в поршневую полость, шток выдвигается, а возврат производится пружиной.

В гидроцилиндрах двухстороннего действия поршень движется в обоих направлениях за счет жидкости. Если она поступает в правую полость, поршень перемещается влево, в левую – вправо, и у него две рабочие плоскости.

Телескопический гидроцилиндр представляет собой вставленные друг в друга поршни, выдвигающиеся по очереди. Телескопические гидроцилиндры применяются в случае, когда необходимо максимальное перемещение.

Отечественными производителями изготавливаются гидроцилиндры различных типоразмеров с различными типами

креплений штока и задней крышки /37, 40/.

Сварные конструкции гидроцилиндров выполняются при номинальном давлении до 21 МПа, гидроцилиндры на шпильках – до 16 МПа, гидроцилиндры на винтах – до 32 МПа /37/.

	Типы крепления штока					Таблица 4.5
	Типы крепления штока

Исполнение крепления штока					Наименование исполнения
			Д
			01	– шток с наружной резьбой /37/
		А
	б
и			02 – шток с внутренней резьбой/37/
С
			03	– шток с проушиной /37/

			04	– шток с проушиной и сферическим
			шарниром /37/

Втабл. 4.5 показаны типы крепления штока гидроцилиндра.

Втабл. 4.6 показаны типы крепления гильзы гидроцилиндра.

146

				Таблица 4.6
	Типы крепления гильзы

Исполнение крепления гильзы			Наименование исполнения
				00 – без крепления /37/

				03 – с проушиной /37/

			04 – с проушиной и сферическим
				шарниром
				И
			Д
			05 – с проушиной и бронзовой
				втулкой /37/
		А
	б		06 – с передним фланцем /37/
и			06 – с передним фланцем /37/
и
С			07 – с задним фланцем /37/
			07 – с задним фланцем /37/
				08 – на лапах /37/

			09 – с цапфой на промежуточной
				опоре /37/

Гидроцилиндры специализированного назначения:

- Гидроцилиндры со встроенными клапанами (гидрозамки, аварийные клапаны).

147

-Гидроцилиндры с демпфированием в крайних положениях.

-Гидроцилиндры с увеличенной радиальной нагрузкой.

-Гидроцилиндры с противоповоротным штоком.

-Двусторонние гидроцилиндры с проходным штоком (для протягивания трубных заготовок).

-Гидроцилиндры с низким давлением страгивания.

-Гидроцилиндры со встроенным датчиком положения.

-Гидроцилиндры со встроенным следящим распределителем (гидроусилителем).

-Сервоцилиндры.

-Пневмогидроцилиндры /37/.

К отечественным производителям гидравлических цилиндров и

других элементов гидропривода для современной мобильной техники
относится фирма «Гидроласт».							И
относится фирма «Гидроласт».
Гидроцилиндры двухстороннего действия серии 600 /40/ имеют
						Д
диаметры поршня от 50 до 125 мм. Номинальное давление составляет
20 МПа.
Гильза гидроцилиндра			изготовлена				из хонингованной трубы,
сталь	St52.	Шток	–		это		хромированный	пруток.
Поршень, крышки, вилки гидроцилиндра выполнены из								стали 45.
Уплотнения фирм Simrit, Hallite /40/.

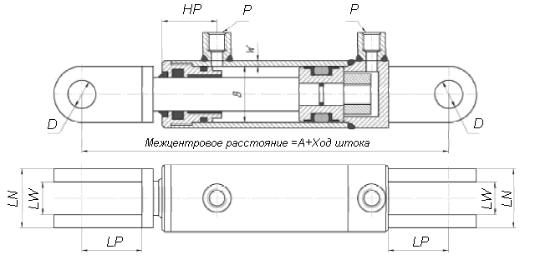

На	рис. 4.3 изо ражен гидроцилиндр серии 600 фирмы
«Гидроласт».		и		А
В табл. 4.7 пр ведены основные конструктивные размеры
	С
гидроцилиндров сер 600.б

Рис. 4.3. Гидроцилиндр серии 600 фирмы «Гидроласт» /40/

148

Таблица 4.7

Конструктивные размеры гидроцилиндров серии 600 /40/

	Модель		Диаметр		Диаметр		А,			Ход		W,		D,		LP,		LW,		LN,		HP,		Масса,
			поршня		штока,		мм			поршня,	мм			мм		мм		мм		мм		мм		кг
			В, мм		мм					мм
1		2		3		4			5			6	7		8		9		10		11		12
62004		50		30		362			100			5	25		54		29		53		48		6,39
	62006		50		30		413			150		5		25		54		29		53		48		7,06
	62008		50		30		464			200		5		25		54		29		53		48		7,73
	62008		50		30		464			200		5		25		54		29		53		48		7,73
	62010		50		30		514			250		5		25		54		29		53		48		8,4
62012		50		30		565			300			5	25		54		29		53		48		9,07
62014		50		30		616			350			5	25		54		29		53		48		9,74
62016		50		30		362			100			5	25		54		29		53		48		10,41
														И
	62018		50		30		718			450		5		25		54		29		53		48		11,08
	62020		50		30		768			500		5		25		54		29		53		48		11,75
	62024		50		30		870			600		5		25		54		29		53		48		13,09
62028		50		30		972			700			5	25		54		29		53		48		14,43
62030		50		30		1022			750			5	25		54		29		53		48		15,1
62032		50		30		1073			800			5	25		54		29		53		48		15,77
									А
	62034		50		30		1124			850		5		25		54		29		53		48		16,44
	62036		50		30		1175			900		5		25		54		29		53		48		17,11
						б
662504		63		40		362				100Д5			25		54		29		53		48		8,03

662506		63		40		413			150			5	25		54		29		53		48		8,91
					и
662508		63		40		464			200			5	25		54		29		53		48		8,91
	662510		63		40		512			250		5		25		54		29		53		48		10,68
	662512		63		40		565			300		5		25		54		29		53		48		11,56
	662514		63		40		616			350		5		25		54		29		53		48		12,45
662516		63		40		667			400			5	25		54		29		53		48		13,33
662518		63		40		718			450			5	25		54		29		53		48		14,21
662520		63		40		768			500			5	25		54		29		53		48		15,10
	662524		63		40		870			600		5		25		54		29		53		48		16,87
				С
	662528		63		40		972			700		5		25		54		29		53		48		18,63
	662528		63		40		972			700		5		25		54		29		53		48		18,63
	662530		63		40		1022			750		5		25		54		29		53		48		19,52
662532		63		40		1073			800			5	25		54		29		53		48		20,4
662534		63		40		1124			850			5	25		54		29		53		48		21,28
63004		80		40		362			100			5	25		54		29		53		48		9,81
	63006		80		40		413			150		5		25		54		29		53		48		10,92
	63008		80		40		464			200		5		25		54		29		53		48		12,03
	63010		80		40		514			250		5		25		54		29		53		48		13,14
63012		80		40		565			300			5	25		54		29		53		48		14,03
63014		80		40		464			350			5	25		54		29		53		48		15,37
63016		80		40		667			400			5	25		54		29		53		48		16,48
	63018		80		40		718			450		5		25		54		29		53		48		17,59
								149

Продолжение табл. 4.7

1		2		3		4		5	6		7		8		9	10		11		12
	63020		80		40		768	500		5		25		54	29		53		48		18,7
	63024		80		40		870	600		5		25		54	29		53		48		20,92
	63024		80		40		870	600		5		25		54	29		53		48		20,92
	63028		80		40		972	700		5		25		54	29		53		48		23,14
63030		80		40		1022		750	5		25		54		29	53		48		12,03
63032		80		40		1073		800	5		25		54		29	53		48		25,36
63034		80		40		1124		850	5		25		54		29	53		48		26,48
	63032		80		40		1175	900		5		25		54	29		53		48		27,59
	63504		90		45		362	100		7,5		25		54	29		53		48		11,88
	63506		90		45		413	150		7,5		25		54	29		53		48		13,26
63508		90		45		464		200	7,5		25		54		29	53		48		14,64
63510		90		45		514		250	7,5		25		54		29	53		48		16,02
												И
63512		90		45		565		300	7,5		25		54		29	53		48		17,4
	63514		90		45		616	350		7,5		25		54	29		53		48		18,78
	63516		90		45		667	400		7,5		25		54	29		53		48		20,16
									Д
63518		90		45		718		450	7,5		25		54		29	53		48		21,54
63520		90		45		768		500	7,5		25		54		29	53		48		22,92
63524		90		45		870		600	7,5		25		54		29	53		48		25,68
								А
	63528		90		45		972	700		7,5		25		54	29		53		48		28,44
	63530		90		45		1022	750		7,5		25		54	29		53		48		29,82
							б
	63532		90		45		1073	800		7,5		25		54	29		53		48		31,2
	63534		90		45		1124	850		7,5		25		54	29		53		48		32,58
63536		90		45		1175		900	7,5		25		54		29	53		48		33,96
64004		100		50		362		100	7,5		25		54		29	53		48		14,59
	64006		100		50		413	150		7,5		25		54	29		53		48		16,26
	64006		100		50		413	150		7,5		25		54	29		53		48		16,26
	64008		100		50		464	200		7,5		25		54	29		53		48		17,93
	64008		100		50		464	200		7,5		25		54	29		53		48		17,93
	64010		100		50		514	250		7,5		25		54	29		53		48		19,6
					и
64012		100			50	565		300	7,5		25		54		29	53		48		21,27
64014		100		50		616		350	7,5		25		54		29	53		48		22,94
64016		100		50		667		400	7,5		25		54		29	53		48		24,61
				С
	64018		100		50		718	450		7,5		25		54	29		53		48		26,28
	64020		100		50		768	500		7,5		25		54	29		53		48		27,95
	64024		100		50		870	600		7,5		25		54	29		53		48		27,95
64028		100		50		972		700	7,5		25		54		29	53		48		34,63
64030		100		50		1022		750	7,5		25		54		29	53		48		36,3
64032		100		50		1073		800	7,5		25		54		29	53		48		37,97
	64036		100		50		1175	900		7,5		25		54	29		53		48		41,31
	65004		125		63		362	100		7,5		25		54	38		62		64		25,62
	65006		125		63		413	150		7,5		25		54	38		62		64		27,97
65008		125		63		464		200	7,5		25		54		38	62		64		30,32
65010		125		63		514		250	7,5		25		54		38	62		64		32,67
	65012		125		63		565	300		7,5		25		54	38		62		64		35,02

150
