2.2.3. Пластинчатые насосы
Пластинчатые нерегулируемые насосы фирмы Parker (США) предназначены для промышленных и мобильных машин.
Пластинчатые насосы серии Т6*R имеют повышенную подачу, которая достигается за счет использования обойм большего рабочего объема при высоких допустимых частотах вращения с атмосферным давлением всасывания /35/.
Высокое давление (до 27,5 МПа), создаваемое насосом, и минимальные размеры позволяет уменьшить стоимость исполнительных механизмов, клапанов и трубопроводов /35/.
Для насоса характерны высокая эффективность под нагрузкой,
увеличенная производительность, низкий уровень шума, снижение |
||
нагрева и эксплуатационных затрат /35/. |
И |
|
|
||
Диапазон вязкости рабочей жидкости от 10 до 860 сСт (от 10 до |
||
2000 сСт для мобильных машин). |
Д |
|
|
|
|
Сбалансированная конструкция данного насоса компенсирует износ деталей и изменение температуры окружающей среды /35/. При работе данного насоса в условиях низких температур обеспечивается
хорошее смазывание в зазоре между ротором и боковыми пластина- |
||
|
|
б |
ми, благодаря чему повышается механическая эффективность насоса |
||
/35/. |
и |
|
|

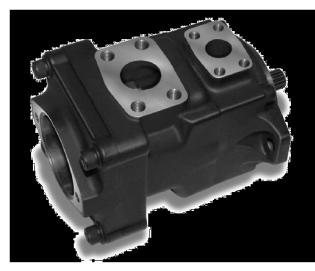

На рис. 2.54 изображен внешнийАвид пластинчатого нерегули- |
|
руемого насоса сер Т6*R. |
||
|
С |
|
Рис. 2.54. Пластинчатый нерегулируемый насос серии Т6*R /35/
81

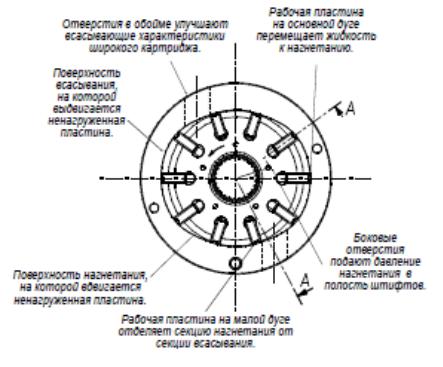

На рис. 2.55 показан поперечный разрез пластинчатого насоса серии Т6*R.
В табл. 2.39 приведены основные параметры насоса серии Т6*R.
|
|
|
|
|
|
|
|
|
И |
|
||
|
|
|
|
б |
Д |
|
|
|
||||
|
Рис. 2.55. Пластинчатый нерегулируемый насос серии Т6*R /35/ |
|
||||||||||
|
|
С |
|
|
А |
|
Таблица 2.39 |
|||||
|
|
Основные параметры насоса серии Т6*R /35/ |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|||
|
|
ерия |
Рабоч й |
|
Миним. |
|
Максим. |
Максимальное |
||||
|
|
|
иобъем, |
|
частота |
|
|
частота |
давление, |
МПа |
||
Типоразмер |
|
см3 |
|
вращения, |
вращения, |
кратковрем. |
|
рабочее |
||||
|
|
|
|
|
|
об/мин |
|
|
об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
2 |
3 |
|
|
4 |
|
|
5 |
6 |
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*03 |
10,8 |
|
|
|
|
|
|
|
|
|
|
|
*05 |
17,2 |
|
600/400 |
|
|
|
|
|
||
|
|
*06 |
21,3 |
|
|
2800 |
|
|
|
|||
|
|
*08 |
26,4 |
|
|
|
|
27,5 |
|
24 |
||
CR |
|
*10 |
34,1 |
|
|
|
|
|
|
|||
|
*12 |
37,1 |
|
|
|
|
|
|
|
|
||
CRM |
|
|
|
|
|
|
|
|
|
|
|
|
|
*14 |
46 |
|
|
|
|
|
|
|
|
|
|
|
|
*17 |
58,3 |
|
|
|
|
|
|
|
|
|
|
|
*20 |
63,8 |
|
|
|
|
|
|
|
|
|
|
|
*22 |
70,3 |
|
|
|
|
|
|
|
|
|
82
Окончание табл. 2.39
1 |
|
2 |
|
3 |
4 |
|
5 |
|
|
6 |
7 |
|
|
|
|
|
|
||||||
|
|
*25 |
|
79,3 |
|
|
2500 |
|
|
21 |
16 |
|
|
*28 |
|
88,8 |
|
|
|
|
|||
|
|
*31 |
|
100 |
|
|
|
|
|
|
|
|
|
*14 |
|
47,6 |
|
|
|
|
|
|
|
|
|
*17 |
|
58,2 |
|
|
|
|
|
|
|
|
|
*20 |
|
66 |
600/400 |
|
2500 |
|
|
24 |
21 |
DR |
|
*24 |
|
79,5 |
|
|
|
||||
|
*28 |
|
89,7 |
|
|
|
|
|
|
|
|
DRM |
|
*31 |
|
98,3 |
|
|
|
|
|
|
|
|
|
*35 |
|
111 |
|
|
|
|
|
|
|
|
|
*38 |
|
120,3 |
|
|
|
|
|
|
|
|
|
*42 |
|
136 |
|
|
2200 |
|
|
|
|
|
|
*45 |
|
145,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
16 |
|
|
*50 |
|
158 |
|
|
|
|
|
||
|
|
042 |
|
132,3 |
|
Д |
|
|
|
|
|
ER |
|
045 |
|
142,4 |
600/400 |
|
2200 |
|
|
|
|
|
050 |
|
158,5 |
|
|
|
|
|
|||
ERM |
|
|
|
|
А |
|
И |
24 |
21 |
||
|
052 |
|
164,8 |
|
|
||||||
|
|
062 |
|
196,7 |
|
|
|
|
|
|
|
|
|
066 |
|
213,3 |
|
|
|
|
|
|
|
|
|
072 |
|
227,1 |
|
|
|
|
|
|
|
Давление всасывания измеряется на входном фланце. Насос ра- |
|||||||||||
ботает |
с гидравл ческ ми ж дкостями |
на нефтяной основе при вяз- |
|||||||||
кости от 10 доС65 сСти. Длябпредотвращения аэрации разность между давлением на всасывающем фланце насоса и атмосферным давлением не должна превышать 0,02 МПа /35/.
Преимущества применения данной серии насосов: -способность поддерживать высокое давление до 27,5 МПа при
небольших размерах; -снижение монтажных затрат, повышение срока службы при
низком давлении; -высокой объемный КПД (0,94);
-снижение тепловыделения; снижение частоты вращения до 600 об/мин при полном давле-
нии;
-высокий механический КПД (0,94); -снижение потребления энергии;
-широкий диапазон частот вращения от 600 до 2800 об/мин в сочетании с качающим узлом с большой объемной производительно-
83
стью позволяет оптимизировать эксплуатацию, обеспечивая минимальный уровень шума при минимальных размерах;
-работа насоса при высокой вязкости (до 860 сСт) и при низкой частоте вращения (до 600 об/мин) позволяет эксплуатировать насосы в холодных условиях при минимальном потреблении энергии без риска заклинивания;
-низкие пульсации давления (±0,2 МПа) снижает шум в трубопроводах и повышает срок службы других компонентов гидросистемы; -высокая устойчивость к загрязнению частицами благодаря конструкции пластин с двумя кромками увеличивает срок службы насоса
/35/.
Рекомендуемыми рабочими жидкостями являются гидравличе- |
|
ские жидкости R&O на нефтяной основе с противоизносными при- |
|
садками /35/. |
И |
|
|
Жидкость необходимо очищать до и после эксплуатации, чтобы |
|
|
Д |
обеспечить уровень загрязнения согласно NAS 1638 класс 8 или луч- |
|
ше /35/. Фильтры с тонкостью фильтрации 25 мкм могут быть доста- |
||
точными, но не гарантируют требуемых уровней чистоты /35/. |
||
|
|
А |
Пластинчатые нерегулируемые насосы серии Т6ССZ разработа- |
||
ны для мобильных машин. |
|
|
|
б |
|

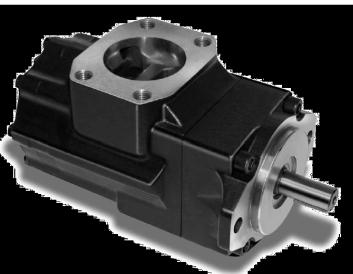

На рис. 2.56 изображен внешний вид пластинчатого нерегули- |
||
руемого насоса серии Т6ССZ. |
|
|
и |
|
|
С |
|
|
Рис. 2.56. Гидравлический пластинчатый нерегулируемый насос для мобильных машин серии Т6CCZ /35/
84
Данный насос обладает высокой максимально допустимой нагрузкой на валу, что особенно подходит для машин, в которых привод насоса осуществляется от карданного вала /35/.
Двухрядный шариковый подшипник и игольчатый подшипник позволяют увеличить радиальную нагрузку в два раза /35/.
Характеристиками данного типа насосов является повышенный расход, повышенное максимальное давление, широкий диапазон частот вращения от 400 до 2800 об/мин /35/.
В табл. 2.40 приведены основные параметры насоса серии Т6ССZ.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.40 |
|
|||
|
|
|
|
Основные параметры серии Т6ССZ |
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
||
Cерия |
Рабочий |
|
|
|
Расход Q, л/мин |
|
|
|
|
Входная мощность N, кВт |
|
|||||||||||||
|
объем, |
|
|
|
|
n=1500 об/мин |
|
|
|
|
|
n=1500 об/мин |
|
|||||||||||
|
см3 |
|
|
Р=10МПа |
|
|
Р=14МПа |
Р=24МПа |
|
|
Р=10МПа |
|
Р=14МПа |
|
|
Р=24МПа |
|
|||||||
В03 |
10,8 |
|
|
16,2 |
|
|
|
10,7 |
|
|
- |
|
|
|
1,3 |
|
|
5,3 |
|
|
|
- |
|
|
В05 |
17,2 |
|
|
25,8 |
|
|
|
20,3 |
|
|
15,8 |
|
|
|
1,4 |
|
|
7,5 |
|
|
|
12,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
А |
|
|
|
|
|
|
|
|
|
|
|
|
|||
В06 |
21,3 |
|
31,9 |
|
|
26,4 |
|
|
21,9 |
|
|
|
1,5 |
|
8,9 |
|
|
14,7 |
|
|||||
В08 |
26,4 |
|
39,6 |
|
|
34,1 |
|
|
29,6 |
|
|
|
1,6 |
|
10,7 |
|
|
17,7 |
|
|||||
В10 |
34,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
51,1 |
|
|
45,6 |
|
|
41,1 |
|
|
|
1,7 |
|
13,4 |
|
|
22,3 |
|
|||||||
В12 |
37,1 |
|
|
|
|
|
б |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
55,6 |
|
|
50,1 |
|
|
Д45,6 |
|
1,7 |
|
14,4 |
|
|
24,1 |
|
|||||||||
В14 |
46 |
|
|
69 |
|
|
|
63,5 |
|
|
59 |
|
|
|
1,9 |
|
|
17,6 |
|
|
|
29,5 |
|
|
В17 |
58,3 |
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
87,4 |
|
|
81,9 |
|
|
77,4 |
|
|
|
2,1 |
|
|
21,9 |
|
|
|
35,9 |
|
||||
В20 |
63,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
95,7 |
|
|
90,7 |
|
|
85,7 |
|
|
|
2,2 |
|
23,6 |
|
|
40,2 |
|
||||||
В22 |
70,3 |
|
С |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
105,4 |
|
|
99,9 |
|
|
95,4 |
|
|
|
2,3 |
|
26,1 |
|
|
44,1 |
|
|||||||
В25 |
79,3 |
|
118,9 |
|
|
113,4 |
|
|
108,9 |
|
|
|
2,5 |
|
29,2 |
|
|
49,5 |
|
|||||
В28 |
88,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
133,2 |
|
|
127,7 |
|
|
124,5 |
|
|
|
2,8 |
|
32,7 |
|
|
48,5 |
|
|||||||
В31 |
100 |
|
|
150 |
|
|
|
144,5 |
|
|
141,3 |
|
|
|
2,8 |
|
|
36,5 |
|
|
|
54,4 |
|
|
Насосы серий Т7, Т67, Т6 разработаны для гидравлических схем с высокой и низкой производительностью. Комбинирование различных качающих узлов в конструкции сдвоенных и строенных насосов позволяет обеспечить низкий расход при высоком давлении (макс. 32 МПа) и высокий расход при низком давлении. Это удобный способ оптимизации гидравлической схемы. Такая конструкция насосов также позволяет быстро изменять цикл давления, очень точно воспроизводя уровень производительности /35/. Характеристиками данного насоса являются повышенный расход и повышенная производительность. Для данной конструкции насосов характерно снижение нагрева при его работе, что снижает эксплуатационные затраты. Низкий
