Материал: 2461
Насос VP1 может применяться в автокранах с системой измерения нагрузки, в сложных системах мусоровозов и ассенизационных машин, а также в различных сочетаний самосвалов, кранов, снегоуборщиков и разбрасывателей песка и соли.
Гидравлические системы данных машин могут быть существенно упрощены и оптимизированы благодаря использованию насосов VP1 /35/.
Насос VP1 обеспечивает подачу в гидравлическую систему требуемого количества жидкости точно в нужное время, эффективно снижая потребление энергии и выделение тепла, что позволяет гидравлической системе работать более равномерно и тихо, значительно снижая воздействие на окружающую среду /35/.
Насос VP1 обладает высокой эффективностью и очень неболь- |
||||||||||
|
|
|
|
|
И |
|
|
|
|
|
шой массой. Данный насос надежен, экономичен и прост в установке |
||||||||||
/35/. |
|
|
|
Д |
|
|
|
|
||
Насос серии VP1 является регулируемым. Он имеет низкий уро- |
||||||||||
вень шума, высокое отношение мощности к массе, является компакт- |
||||||||||
ным и легким. |
|
|
|
|
|
|
|
|
|
|
Объемный КПД данного типа насоса составляет 0,98. |
|
|
||||||||
Данная серия насоса предназначена для работы в условиях низ- |
||||||||||
ких температур /35/. |
|
|
|
|
|
|
|
|
|
|
В табл. 2.34 приведены основные параметры насоса VP1. |
|
|
||||||||
|
|
|
А |
|
|
|
|
Таблица 2.34 |
||
|
|
б |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
Основные параметры насоса серии VP1 /35/ |
|
|
|||||||
|
и |
|
|
|
|
|
|
|
|
|
Модель |
|
|
|
VP1-045 |
VP1-075 |
|
VP1-095 |
VP1-120 |
||
Максимальный рабочий объем, см3/об |
45 |
|
75 |
|
95 |
|
120 |
|||
Макимальное давление, МПа: |
|
|
|
|
|
|
|
|
||
непрерывныйСрежим |
|
|
35 |
|
35 |
|
40 |
|
|
|
кратковременный режим |
|
40 |
|
40 |
|
42 |
|
|
||
Масса, кг |
|
|
|
|
|
|
27 |
|
|
|
При работе данных насосов возможно применение гидравлических жидкостей типа HLP, ATF (жидкостей для автоматических коробок передач) и моторных масел CDAPI /35/.
Максимальная температура работы гидропривода с данным насосом 75 °С /35/. Рекомендуемая вязкость рабочей жидкости должна составлять от 20 до 30 сСт /35/.
76
Фильтрация жидкости для обеспечения длительного срока службы VP1 рекомендуется:
-25 мкм в чистой среде или при низких давлениях;
-10 мкм в загрязненной среде или при высоких давлениях /35/. На рис. 2.50 показан поперечный разрез аксиально-поршневого
гидронасоса серии VP1.
|
|
|
И |
|
|
Д |
|
|
А |
|
|
б |
|
|
|
и |
|
|
|
С |
|
|
|

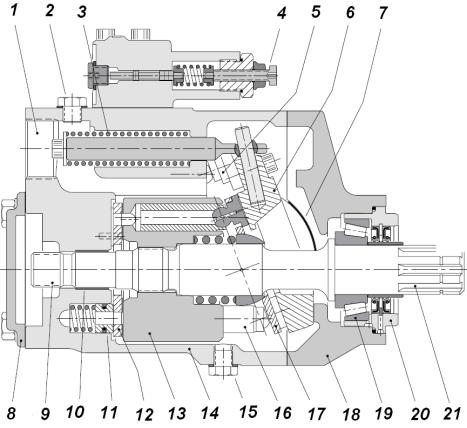

Рис. 2.50. Насос серии VP1 /35/: |
|||
1 – порт всасывания; 2 – верхняя заглушка продувки; |
|||
3 – возвратная пружина; 4 – регулятор; 5 – поршень установки; 6 –наклонная шайба; 7 – корпус подшипника; 8 – торцевая крышка; 9 – шлиц; 10 – втулка подшипника; 11 – прижимной плунжер; 12 – клапанная пластина; 13 – гильза цилиндра; 14 – корпус гильзы; 15 – нижняя заглушка продувки; 16 – поршень с опорным башмаком;
17 – упорная пластина; 18 – корпус подшипника; 19 – роликовый подшипник; 20 – уплотнение вала с держателем; 21 – входной вал
Изменение рабочего объема данного гидронасоса происходит за счет изменения угла наклона наклонной шайбы 6. Управление углом наклона шайбы осуществляется регулятором 4. Наклонная шайба 6 соединена с упорной пластиной 17, которая упирается в поршни 16,
77
имеющие опорные башмаки. Таким образом, происходит процесс |
|
||||||||||
всасывания и нагнетания. Входной вал 21 вращается в роликовом |
|
||||||||||
подшипнике 19, который расположен в корпусе 18. Для устранения |
|
||||||||||
утечек подшипник защищен уплотнением с держателем 20. |
|
|
|||||||||
Гидравлические аксиально-поршневые регулируемые насосы се- |
|
||||||||||
рий Р2 и Р3 рассчитаны на применение в гидросистемах мобильных |
|
||||||||||
машин. |
|
|
|
|
|
|
|
|
|
|
|
Достоинствами данных типов гидронасосов являются самовсасы- |
|
||||||||||
вание при высокой частоте вращения, бесшумная работа, снижение |
|
||||||||||
пульсаций расхода и давления, простота монтажа, удобство техоб- |
|
||||||||||
служивания /35/. |
|
|
|
|
|
|
|
|
|
|
|
В табл. 2.35 приведены основные параметры насосовсерий Р2 и Р3. |
|
||||||||||
На рис. 2.51 показаны насосы серий Р2 и Р3. |
|
|
|
|
|||||||
|
|
|
|
|
|
|
И |
|
Таблица 2.35 |
||
|
|
|
|
|
|
Д |
|
|
|
|
|
Технические характеристики насосов серий Р2/Р3 /35/ |
|
|
|||||||||
Размеры корпуса |
|
|
А |
Серия Р2 |
|
Серия Р3 |
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
Р2060 |
Р2075 |
Р2105 |
Р2145 |
Р3105 |
Р3145 |
||
Макс. рабочий объем |
|
см3 |
|
|
60 |
|
75 |
105 |
145 |
105 |
145 |
|
|
б |
|
|
|
|
|
|
|
||
Частота вращения самоза- |
об/смин |
2800 |
2500 |
2300 |
2200 |
2600 |
2500 |
||||
полнения |
|
|
|
|
|
|
|
|
|
|
|
|
и |
|
|
|
|
|
|
|
|
|
|
Макс. давление в непре- |
МПа |
|
|
32 |
|
32 |
32 |
32 |
32 |
32 |
|
рывном режиме |
|
|
|
|
|
|
|
|
|
|
|
Пиковое давление |
|
МПа |
|
|
37 |
|
37 |
37 |
37 |
37 |
37 |
С |
|
|
|
|
|
|
|
|
|
|
|

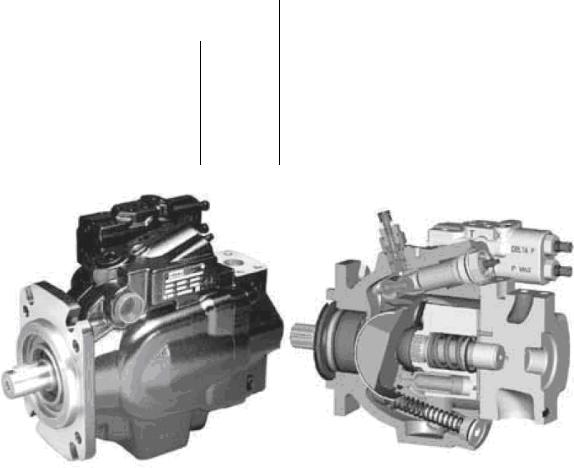

Рис. 2.51. Насосы серий Р2 и Р3 /35/
78
Фирма Libherr (Германия) является крупнейшим производителем как мобильной техники, так и гидравлических компонентов к ней.
Регулируемый аксиально-поршневой насос серии DPVO предназначен для открытого контура (гидросистемы) /39/.
На рис. 2.52 показан общий вид аксиально-поршневого гидронасоса серии DPVO 108.
В табл. 2.36 приведены основные параметры аксиальнопоршневого насоса серии DPVO 108.
|
|
|
|
|
И |
|
|
|
|
|
Д |
||
|
|
|
А |
|
|
|

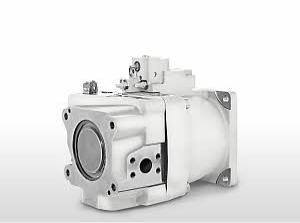

Рис. 2.52. Аксиально-поршневой насос |
||||||
|
|
б |
|
|
|
|
|
|
фирмы Либхер /39/ |
|
|
||
|
и |
|
|
|
Таблица 2.36 |
|
Техническ е данные насоса серии DPVO 108 /39/ |
||||||
|
|
|
|
|
|
|
С |
|
|
|
|
108 |
|
Номинальный размер |
|
|
|
|
|
|
Рабочий объем, см³ |
|
|
|
|
|
107,7 |
Макс. число оборотов, об/мин |
|
|
|
2 400 (при Vg макс.) |
||
Пропускная способность, л/мин |
|
|
|
258 |
||
Мощность привода, кВт |
|
|
|
|
163 (при Δp = 38 МПа) |
|
Крутящий момент, развиваемый приводом, Нм |
|
651 (при Δp = 38 МПа) |
||||
Номинальное давление, МПа |
|
|
|
|
38 |
|
Макс. давление, МПа |
|
|
|
|
|
40 /39/ |
На рис. 2.53 показан общий вид аксиально-поршневого гидронасоса серии DPVO 165.
В табл. 2.37, 2.38 приведены основные параметры аксиальнопоршневых насосов серий DPVO 165 и DPVO 215.
Номинальное давление данных насосов составляет 38 МПа. Объемный КПД принимаем равным 0,98.
79

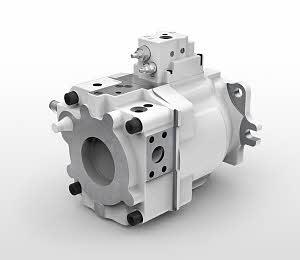

Рис. 2.53. Аксиально-поршневой насос фирмы Либхер /39/ |
||||||||
|
|
|
|
|
И |
Таблица 2.37 |
||
|
|
|
|
Д |
|
|
||
Технические данные насоса серии DPVO 165 /39/ |
|
|||||||
Номинальный размер |
|
|
А |
|
|
165 |
|
|
|
|
|
|
|
|
|
||
Рабочий объем, см³ |
|
|
|
|
|
|
167,8 |
|
Макс. число оборотов, об/мин |
|
|
|
|
2 100 (при Vg макс.) |
|||
|
|
б |
|
|
|
|
|
|
Пропускная способность, л/мин |
|
|
|
|
352 |
|
||
Мощность привода, кВт |
|
|
|
|
|
223 (при Δp = 38 МПа) |
||
|
и |
|
|
|
|
1 015 (при Δp = 38 МПа) |
||
Крутящий момент, развиваемый приводом, Нм |
|
|
||||||
Номинальное давлен е, МПа |
|
|
|
|
|
38 |
|
|
С |
|
|
|
|
|
|
|
|
Макс. давление, МПа |
|
|
|
|
|
|
40 /39/ |
|
|
|
|
|
|
|
|
|
Таблица 2.38 |
Технические данные насоса серии DPVO 215 /39/ |
|
|||||||
|
|
|
|
|
|
|
|
|
Номинальный размер |
|
|
|
|
|
|
215 |
|
Рабочий объем, см³ |
|
|
|
|
|
|
216,6 |
|
Макс. число оборотов, об/мин |
|
|
|
|
2 500 (при Vg макс.) |
|||
Пропускная способность, л/мин |
|
|
|
|
542 |
|
||
Мощность привода, кВт |
|
|
|
|
|
343 (при Δp = 38МПа) |
||
Крутящий момент, развиваемый приводом, Нм |
|
|
1 310 (при Δp = 38 МПа) |
|||||
Номинальное давление [МПа] |
|
|
|
|
38 |
|
||
Макс. давление, МПа |
|
|
|
|
|
|
40 /39/ |
|
80
