В табл. 2.28 приведены основные параметры насосов серии F1-SAE.
|
|
|
Таблица 2.28 |
|||
|
Основные параметры насосов cерии F1-SAE /35/ |
|
|
|||
|
|
|
|
|
|
|
|
Размер корпуса |
25 |
41 |
51 |
61 |
|
|
Рабочий объем, см3 |
25,6 |
40,9 |
51,1 |
59,5 |
|
|
Максимальное рабочее давление, МПа: |
|
|
|
|
|
|
непрерывный режим |
35 |
35 |
35 |
35 |
|
|
кратковременный режим |
40 |
40 |
40 |
40 |
|
|
Частота вращения вала, об/мин: |
|
|
|
|
|
|
при низком давлении |
2700 |
2700 |
2700 |
2700 |
|
|
при 35 МПа |
2600 |
2400 |
2200 |
2200 |
|
|
при 40 МПа |
2200 |
2100 |
1900 |
1900 |
|
|
Крутящий момент, Нм: |
И |
|
|
|
|
|
|
|
|
|
|
|
|
при 35 МПа |
142 |
227 |
284 |
331 |
|
|
при 40 МПа |
163 |
260 |
324 |
378 |
|

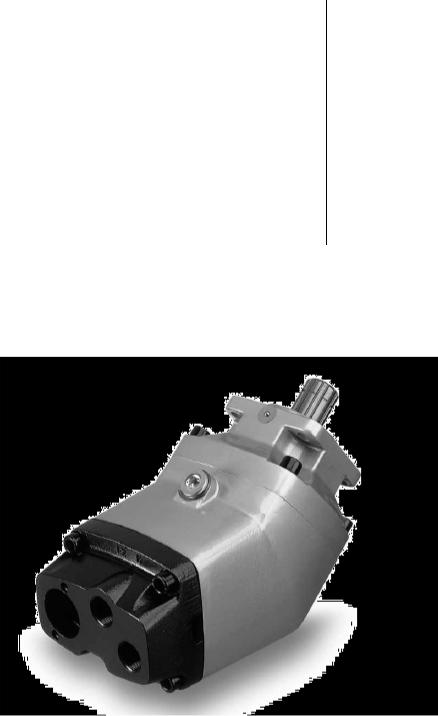

Двухпоточный насос серии F2 /35/ изображен на рис. 2.38. Пре- |
||||||
|
А |
|
|
|
|
|
имущество его заключается в возможности создания двух различных |
||||||
величин расходов при неизменной частоте вращения вала двигателя |
|||
/35/. |
|
б |
Д |
|
|
||
|
и |
|
|
|
С |
|
|
Рис. 2.38. Двухпоточный насос серии F2 /35/
66
Двухпоточный насос позволяет дополнительно оптимизировать гидравлическую систему и имеет следующие достоинства:
-снижение потребления энергии; -снижение опасности перегрева системы; -снижение веса; -более простой монтаж /35/.
Двухпоточный насос позволяет управлять двумя независимыми рабочими функциями, что обеспечивает более высокую скорость и точность работы /35/.
Насос может использоваться для создания одного расхода при высоком давлении системы и для добавления расхода из другого контура после снижения давления /35/.
Такие насосы применяются в гидросистемах крупных автомобильных погрузчиков, кранов, в системах сочетания самосвалов и кранов /35/.
В табл. 2.29 приведены основные параметры данной серии насо-
сов. |
|
|
|
|
|
|
|
|
|
|
Объемный КПД данной серии насосов составляет 0,98. |
|
|||||||||
|
|
|
|
|
|
И |
Таблица 2.29 |
|||
|
Основные параметры насосовДсерии F2 /35/ |
|||||||||
|
|
|
||||||||
Размер корпуса |
|
|
|
А |
42/42 |
53/53 |
55/28 |
70/35 |
70/70 |
|
Рабочий объем, см3: |
|
б |
|
|
|
|
|
|
||
порт А |
|
|
43 |
|
54 |
55 |
69 |
68 |
||
порт В |
|
|
41 |
|
52 |
28 |
36 |
68 |
||
Максимальное рабочее давлен е, МПа: |
|
|
|
|
|
|
||||
непрерывный режим |
|
|
35 |
|
35 |
35 |
35 |
30 |
||
|
|
и |
|
40 |
|
40 |
40 |
40 |
35 |
|
кратковременный режим |
|
|
|
|||||||
Макс. частота вращения вала, об/мин, при низ- |
|
|
|
|
|
|
||||
ком давлении без нагрузки |
|
|
2550 |
|
2550 |
2550 |
2550 |
2550 |
||
|
С |
|
|
|
|
|
|
|
|
|
Нерегулируемый насос Т1 предназначен для применения на грузовых автомобилях, самосвалах и небольших погрузчиках в условиях небольших нагрузок с кратковременными редкими рабочими циклами
/35/.
В конструкции использованы сферические поршни и многослойные поршневые кольца, что позволяет добиться высоких значений объемного и механического КПД, а благодаря небольшому числу деталей – превосходной надежности /35/.
67

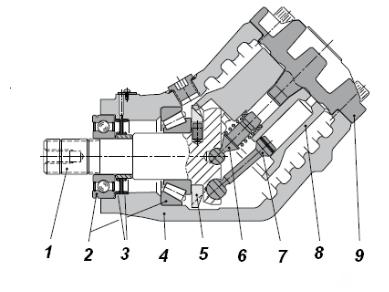

Характеристики данной серии насосов: частота вращения вала до 2300 об/мин, высокая общая эффективность, малый вес, надежная конструкция /35/. На рис. 2.39 показан поперечный разрез аксиальнопоршневого гидронасоса серии Т1.
В табл. 2.30 приведены основные параметры насосов серии Т1.
|
|
|
Д |
|
|
|
|
|
А |
|
|
|
|
|
Рис. 2.39. Насос серии Т1И/35/: |
|
|
|||
1 – входной вал; 2 – подшипники; 3 – уплотнение вала; 4 – корпус; |
||||||
|
б |
|
|
|
|
|
|
5 – распределительный механизм; 6 – опора гильзы; |
|||||
7 – поршень с поршневым кольцом; 8 – гильза цилиндра; |
||||||
|
9 – торцевая крышка |
|
|
|
||
|
С |
|
|
Таблица 2.30 |
||
|
|
|
|
|
|
|
|
Основные параметры насосов серии Т1 /35/ |
|||||
|
и |
|
|
|
|
|
|
Размер корпуса |
|
|
81 |
51 |
|
|
Рабочий объем, см3 |
|
|
81,5 |
118,5 |
|
|
Максимальное рабочее давление, МПа: |
|
|
|
||
|
непрерывный режим |
|
20 |
25 |
|
|
|
кратковременный режим |
|
35 |
|
||
|
Частота вращения вала, об/мин: |
|
|
|
||
|
при низком давлении |
|
2000 |
1600 |
|
|
|
максимальном |
|
|
2300 |
2300 |
|
|
Крутящий момент, Нм: |
|
|
|
|
|
|
при 20 МПа |
|
|
258 |
376 |
|
|
при 35 МПа |
|
|
453 |
658 |
|
Гидравлические насосы серий F11 и F12 представляют собой нерегулируемые насосы повышенной мощности с ломаной осью, они могут использоваться как в открытых, так и закрытых контурах /35/.
68
Угол 40° между валом и гильзой цилиндра обеспечивает очень компактную и легкую конструкцию насоса. Многослойное поршневое кольцо обеспечивает важные преимущества, например, малую внутреннюю утечку и устойчивость к температурным перепадам /35/. Распределительная шестерня обеспечивает синхронизацию вала и гильзы цилиндра, в результате чего насосы устойчивы к высоким ускорениям и торсионным вибрациям /35/.

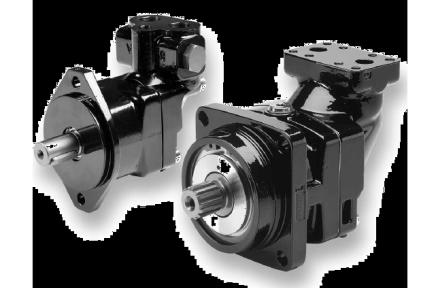

На рис. 2.40 показаны гидравлические гидронасосы серий F11 и
F12 фирмы Parker (США).
В табл. 2.31 приведены основные параметры насосов серии F11.
|
|
|
|
И |
|
|
|
|
|
|
|
Д |
|
|
|
|
|
|
А |
|
|
|
|
|
||
б |
|
|
|
|
|
|
||
и |
|
|
|
|
|
|
|
|
Рис. 2.40. Гидравл ческ й насос (нерегулируемый) серий F11/F12 /35/ |
|
|||||||
|
|
|
|
|
|
Таблица 2.31 |
||
Основные параметры насосов серии F11 /35/ |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Рабочий объем, см3 |
|
|
4,9 |
9,8 |
12,5 |
14,3 |
|
19 |
С |
|
|
|
|
|
|
|
|
Рабочее давление, МПа: |
|
|
|
|
|
|
|
|
макс. кратковременное |
|
|
|
|
42 |
|
|
|
макс. непрерывное |
|
|
|
|
35 |
|
|
|
Макс. частота вращения самовса- |
|
4600 |
4200 |
3900 |
3900 |
|
3500 |
|
сывания насоса, об/мин |
|
|
|
|
|
|
|
|
Температура главного контура, °С: |
|
|
|
|
|
|
|
|
макс. |
|
|
|
|
80 |
|
|
|
мин. |
|
|
|
|
-40 |
|
|
|
Момент инерции, |
|
|
|
|
|
|
|
|
(*10-3)Н/м2 |
|
|
|
|
|
|
|
|
|
|
0,16 |
0,39 |
0,4 |
0,42 |
|
1,1 |
|
Масса, кг |
|
|
4,7 |
7,5 |
8,2 |
8,3 |
|
11 |
69

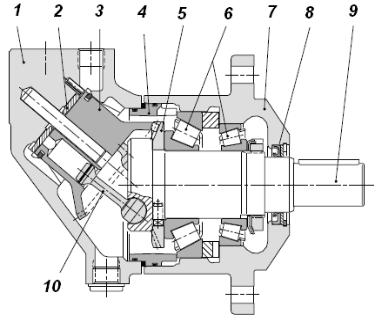

На рис. 2.41 показан поперечный разрез насоса серии F11.
|
|
|
|
|
И |
|
|
|
|
|
||
|
|
|
|
Д |
|
|
|
|
|
|
|
|
Рис. 2.41. Поперечный разрез насоса F11 /35/: |
|
|
|
|
|
|||||||
1 – корпус цилиндра; 2 – пластина клапана; 3 – гильза цилиндра; |
|
|||||||||||
|
|
|
А |
|
|
|
|
|
|
|
|
|
4 – направляющая прокладка с уплотнительным кольцом; |
|
|
|
|||||||||
5 – распределительная шестерня; 6 – роликовый подшипник; |
|
|||||||||||
7 –корпус подшипника; |
8 – уплотнение вала; 9 – выходной/входной вал; |
|
||||||||||
10 – поршень с многослойными поршневыми кольцами |
|
|
|
|||||||||
В табл. 2.32 пр ведены основные параметры насосов серии F12. |
||||||||||||
С |
б |
|
|
|
|
|
|
Таблица 2.32 |
||||
Основныеипараметры насосов серии F12 /35/ |
|
|
|
|||||||||
Рабочий объем, см3 |
|
|
30 |
40 |
80,4 |
93 |
|
125 |
|
150 |
|
250 |
Рабочее давление, МПа: |
|
|
|
|
|
|
|
|
|
|
|
|
макс. кратковременное |
|
|
|
48 |
|
42 |
|
48 |
|
42 |
|
42 |
макс. непрерывное |
|
|
|
42 |
|
35 |
|
42 |
|
35 |
|
35 |
Макс. частота вращения само- |
|
3150 |
2870 |
2500 |
2250 |
|
2100 |
|
1700 |
|
1500 |
|
всасывания насоса, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
Температура главного контура, |
|
|
|
|
|
|
|
|
|
|
||
°С: |
|
|
|
|
|
|
|
|
|
|
|
|
макс. |
|
|
|
|
|
80 |
|
|
|
|
|
|
мин. |
|
|
|
|
|
-40 |
|
|
|
|
|
|
Момент инерции, |
|
|
|
|
|
|
|
|
|
|
|
|
(*10-3)Н/м2 |
|
|
1,7 |
2,9 |
8,4 |
8,4 |
|
11,2 |
|
40 |
|
46 |
Масса, кг |
|
|
12 |
16,5 |
26 |
26 |
|
36 |
|
70 |
|
77 |
70
