2.2.2. Аксиально-поршневые насосы
Одним из производителей аксиально-поршневых регулируемых насосов является фирма Kawasaki (Япония).
Рассмотрим основные характеристики насосов среднего давления серии K3VL. Насосы серии K3VL предназначены для мобильных машин, а также для промышленного и морского применения /38/.
На рис. 2.25 представлен общий вид аксиально-поршневого насоса серии K3VL.
В табл. 2.20 представлены основные параметры насоса серии
K3VL.
|
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
|
Д |
|
|
||
|
|
|
|
А |
|
|
|
|
|||
|
|
|
б |
|
|
|
|
|
|||
|
|
и |
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
|
|
|

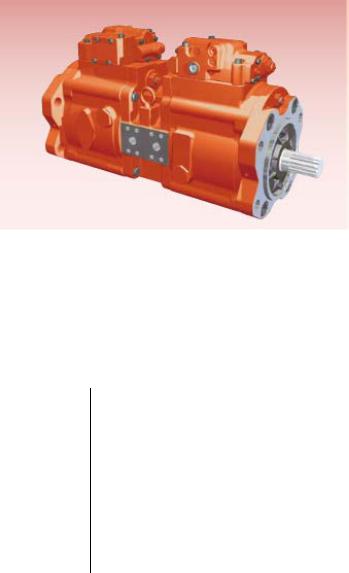

Р с. 2.25. Акс ально-поршневой насос |
|
|
||||||||
|
|
|
серии K3VL /38/ |
|
|
Таблица 2.20 |
|||||
|
|
|
|
|
|
|
|
|
|
||
|
Основные параметры гидронасосов серии K3VL /38/ |
|
|||||||||
|
|
|
|
|
|
|
|
|
|||
Модель |
Рабочий |
|
Давление, |
МПа |
Скорость, об/ мин |
Масса, |
|||||
|
объем, |
|
ном. |
|
|
|
пик. |
премьер |
|
максимум |
кг |
|
см3 |
|
|
|
|
|
|
|
|
|
|
K3VL28 |
28 |
|
32 |
|
|
|
35 |
3000 |
|
3600 |
20 |
K3VL45 |
45 |
|
32 |
|
|
|
35 |
2700 |
|
3250 |
25 |
K3VL60 |
60 |
|
25 |
|
|
|
28 |
2400 |
|
3000 |
25 |
K3VL80 |
80 |
|
32 |
|
|
|
35 |
2400 |
|
3000 |
35 |
K3VL112 |
112 |
|
32 |
|
|
|
35 |
2200 |
|
2700 |
65 |
K3VL140 |
140 |
|
32 |
|
|
|
35 |
2200 |
|
2500 |
65 |
K3VL200 |
200 |
|
32 |
|
|
|
35 |
1800 |
|
2200 |
95 |
56
Номинальное давление данной серии насосов достигает 32 МПа. Объемный КПД составляет 0,98.
Аксиально-поршневые насосы высокого давления серии K3VG фирмы Kawasaki разработаны специально для промышленного применения /38/.
На рис. 2.26 изображен общий вид аксиально-поршневого насоса серии K3VG.
В табл. 2.21 приведены основные параметры данной серии гидронасосов.
Номинальное давление данной серии насосов достигает 35 МПа. Объемный КПД составляет 0,98.
|
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
Д |
|
|
|
||
|
|
|
|
А |
|
|
|
|
|||
|
С |
б |
|
|
|
|
|
|
|||
|
|

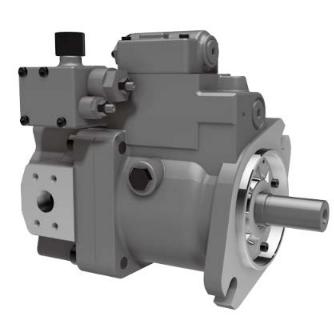

Акс ально-поршневой насос |
|
|
|||||||
|
Р с. 2.26. |
|
|
||||||||
|
исерии K3VG /38/ |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
Таблица 2.21 |
|
Основные параметры гидронасосов серии K3VG /38/ |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Модель |
Рабочий |
|
Давление, |
|
|
Скорость, об/ мин |
|
Масса, |
|||
|
объем, |
|
МПа |
|
|
|
|
|
кг |
||
|
см3 |
|
ном. |
|
пик. |
|
премьер |
максимум |
|
|
|
K3VG63 |
63 |
|
35 |
|
40 |
|
|
2600 |
3250 |
|
48 |
K3VG112 |
112 |
|
35 |
|
40 |
|
|
2200 |
2700 |
|
68 |
K3VG180 |
180 |
|
35 |
|
40 |
|
|
1850 |
2300 |
|
86 |
K3VG280 |
280 |
|
35 |
|
40 |
|
|
1600 |
2000 |
|
160 |
K3VG180DT |
180 × 2 |
|
35 |
|
40 |
|
|
1859 |
2300 |
|
160 |
K3VG280DT |
280 × 2 |
|
35 |
|
40 |
|
|
1600 |
2000 |
|
300 |
57
Аксиально-поршневые насосы серии K7VG фирмы Kawasaki разработаны для тяжелой промышленности.
На рис. 2.27 изображен внешний вид аксиально-поршневого насоса серии K7VG.
В табл. 2.22 приведены основные параметры данной серии гидронасосов.
Номинальное давление данной серии насосов достигает 35 МПа. Объемный КПД составляет 0,98.
|
|
|
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
||
|
|
|
|
|
|
А |
|
|
|
|
|||
|
|
|
б |
|
|
|
|
|
|
||||
|
|
Р с. 2.27. |
Акс ально-поршневой насос |
|
|
||||||||
|
|
С |
|
|
серии K7VG |
|
|
|
|||||
|
|
и |
|
|
|
|
|
|
|
Таблица 2.22 |
|||
|
Основные параметры гидронасосов серии K7VG /38/ |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
Модель |
|
Рабочий |
|
Давление, |
|
|
Скорость, об/ мин |
|
Масса, |
||||
|
|
объем, |
|
|
МПа |
|
|
|
|
|
кг |
||
|
|
см3 |
|
|
|
|
|
|
|
|
|
||
|
|
ном. |
|
пик. |
|
премьер |
максимум |
|
|
||||
K7VG180 |
|
180 |
|
35 |
|
40 |
|
|
1800 |
2200 |
|
154 |
|
K7VG265 |
|
270 |
|
35 |
|
40 |
|
|
1600 |
1900 |
|
220 |
|
Аксиально-поршневые двухпоточные гидронасосы серии K3V относятся к насосам высокого давления и разработаны специально для строительной промышленности /38/.
58
На рис. 2.28 показан двухпоточный аксиально-поршневой гидронасос серии K3V, в табл. 2.23 приведены его основные параметры.
Номинальное давление составляет 34 МПа. Объемный КПД насоса составляет 0,97.
|
|
|
|
|
|
|
|
И |
|
|
||
|
|
|
|
|
|
Д |
|
|
|
|||
|

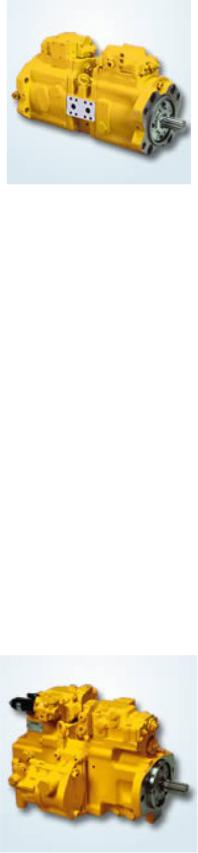

Рис. 2.28. Аксиально-поршневой насос |
|
|
|
||||||||
|
|
серии K3V/38/ |
|
|
|
|
|
|||||
|
|
|
|
А |
|
|
|
Таблица 2.23 |
||||
|
|
б |
|
|
|
|
|
|
|
|||
Основные параметры гидронасосов серии K3V / 38/ |
|
|
||||||||||
|
и |
|
|
|
|
|
|
|
|
|
|
|
Модель |
Рабочий |
Давление, |
|
|
Скорость, об/мин |
|
Масса, |
|||||
|
объем, |
|
МПа |
|
|
|
|
|
|
кг |
||
|
С |
|
|
|
|
|
|
|
|
|
|
|
|
см3 |
ном. |
пик. |
премьер |
максимум |
|
||||||
K3V63DT |
63 × 2 |
34,3 |
|
39,2 |
|
2650 |
|
3250 |
|
81 |
||
K3V112DT |
112 × 2 |
34,3 |
|
39,2 |
|
2360 |
|
2700 |
|
125 |
||
K3V140DT |
140 × 2 |
34,3 |
|
39,2 |
|
2150 |
|
2500 |
|
160 |
||
K3V180DT |
180 × 2 |
34,3 |
|
39,2 |
|
1950 |
|
2300 |
|
160 |
||
(H) |
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
K3V280DTH |
280 × 2 |
34,3 |
|
39,2 |
|
2000 |
|
2000 |
|
270 |
||
Аксиально-поршневые двухпоточные гидронасосы серии K5V относятся к насосам высокого давления и разработаны специально для мобильных машин /38/.
На рис. 2.29 показан двухпоточный аксиально-поршневой гидронасос серии K5V, в табл. 2.24 приведены его основные параметры.
Номинальное давление составляет 34 МПа. Объемный КПД насоса составляет 0,97.
59
|
|
|
Рис. 2.29. Серия K5V /38/ |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
Таблица 2.24 |
|
|
Основные параметры гидронасосов серия K5V /38/ |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
И |
|
|
|
Модель |
|
Рабочий |
|
Давление, |
|
Скорость, об/ мин |
|
Масса, |
|||
|
|
объем, |
|
МПа |
|
|
|
|
кг |
||
|
|
см3 |
|
|
|
|
|
|
|
||
|
|
|
ном. |
пик. |
премьер |
максимум |
|
|
|||
|
|
|
|
|
|
|
Д |
|
|
|
|
K5V80DT |
|
80 × 2 |
|
34,3 |
|
39,2 |
|
2460 |
3000 |
|
81 |
K5V140DT |
|
140 × 2 |
|
34,3 |
|
39,2 |
|
2160 |
2500 |
|
125 |
K5V160DT |
|
160 × 2 |
|
34,3 |
|
А |
|
2000 |
2350 |
|
160 |
|
|
|
39,2 |
|
|
||||||
K5V200DT |
|
200 × 2 |
|
34,3 |
|
39,2 |
|
1900 |
2200 |
|
160 |
(H) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б |
|
|
|
|
|
||
Аксиально-поршневые двухпоточные гидронасосы серии K7V |
|||||||||||
|
|
и |
|
|
|
|
|
|
|
||
относятся к насосам высокого давления и разработаны с укороченной |
|||||||||||
длиной для компактных маш н /38/. |
|
|
|
|
|
||||||
На рис. 2.30 показан двухпоточный аксиально-поршневой гидро- |
|||||||||||
|
|
С |
|
|
|
|
|
|
|
|
|
насос серии K7V, в табл. 2.25 приведены его основные параметры. Номинальное давление составляет 35 МПа.
Объемный КПД насоса составляет 0,98.
Рис. 2.30. Серия K7V /38/
60
