Шестеренные насосы данной фирмы имеют большой ряд моделей и обладают рядом преимуществ перед другими производителями.
Шестеренные насосы фирмы Vivoil, серии XV-1P изображены на рис. 2.18. В табл. 2.16 приведены основные технические данные, характерные для насосов фирмы Vivoil.
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
Д |
|
|
|
Рис. 2.18. Шестеренные насосы фирмы Vivoil, серия XV-1P /36/ |
||||||||
|
|
|
|
А |
|
Таблица 2.16 |
||
|
|
|
|
|
|
|
||
Общие технические данные насосов фирмы Vivoil, серий XV-1P, |
||||||||
|
|
|
XV-2P, XV-3P |
|
|
|
||
|
|
и |
|
Гидравлическое масло на минеральной осно- |
|
|||
|
|
|
|
|||||
Тип используемой (рабочей) ж дкости |
|
|
||||||
|
|
|
|
|
||||
|
С |
б |
ве HLP HV (D IN 51524), |
|
|
|||
Рабочая вязкость |
|
|
|
|
10 – 100 мм2/с |
|
|
|
Допустимая вязкость при пуске |
|
|
1500 мм2/с |
|
|
|||
Рекомендуемая вязкость |
|
|
|
20 … 100 мм2/с |
|
|
||
Температура окружающей среды |
|
|
20 …- 60 ° С |
|
|
|||
Рабочая температура жидкости |
|
|
15 … -80 °С |
|
|
|||
Для температур выше 120°С |
|
|
Требуются сальники на осно- |
|
|
|||
|
|
ве фторосодержащего эластомера |
|
|||||
|
|
|
|
|
|
|||
Фильтрация жидкости на входе |
|
|
30 – 60 микрон |
|
|
|||
Фильтрация жидкости на выходе |
|
|
10 – 25 микрон |
|
|
|||
Максимальная скорость жидкости во вход- |
0,5 – 1,5 м/с |
|
|
|||||
ном канале |
|
|
|
|
|
|
|
|
Максимальная скорость жидкости на выходе |
3,0 – 5,5 м/с |
|
|
|||||
Использование водного раствора гликоля |
Макс. число оборотов в минуту 1100 об/мин, |
|
||||||
макс. давление 17 МПа |
|
|
||||||
|
|
|
|
|
|
|
||
Минимальная скорость вращения |
|
|
700 об/мин |
|
|
|||
Объемный КПД |
|
|
|
|
0,96-0,98 /36/ |
|
|
|
51
В табл. 2.17 приведены основные технические характеристики шестеренных насосов фирмы Vivoil серии XV-1P.
|
|
|
|
|
|
|
|
|
Таблица 2.17 |
|
Основные технические характеристики насосов серии XV-1P /36/ |
||||||||||
|
|
|
|
|
|
|
|
|
||
Тип |
Рабочие |
Расход насоса, л/мин, при |
|
Макси- |
|
Макси- |
||||
насоса |
объемы, |
частоте вращения двигателя |
|
мальное |
|
мальная |
||||
|
cм3/об |
1000 |
|
1500 |
3000 |
|
давление, |
|
скорость, |
|
|
|
|
|
|
МПа |
|
об/мин |
|||
|
|
|
|
|
|
|
|
|
||
XV-1P/0.9 |
0.97 |
0,900 |
|
1,350 |
2,700 |
|
28 |
|
6000 |
|
XV-1P/1.2 |
1.17 |
1,200 |
|
1,800 |
3,600 |
|
29 |
|
6000 |
|
XV-1P/1.7 |
1.56 |
1,700 |
|
2,550 |
5,100 |
|
29 |
|
6000 |
|
XV-1P/2.2 |
2.08 |
2,200 |
|
3,300 |
6,600 |
|
29 |
|
6000 |
|
XV-1P/2.6 |
2.60 |
2,600 |
|
3,900 |
И |
|
30 |
|
6000 |
|
|
7,800 |
|
|
|||||||
XV-1P/3.2 |
3.12 |
3,200 |
|
4,800 |
9,600 |
|
30 |
|
6000 |
|
XV-1P/3.8 |
3.64 |
3,800 |
|
Д |
|
30 |
|
6000 |
||
|
5,700 |
11,400 |
|
|
||||||
XV-1P/4.3 |
4.16 |
4,300 |
|
6,450 |
12,900 |
|
30 |
|
6000 |
|
XV-1P/4.9 |
4.94 |
4,900 |
|
7,350 |
14,700 |
|
30 |
|
6000 |
|
XV-1P/5.9 |
5.85 |
5,900 |
|
8,850 |
17,700 |
|
30 |
|
5000 |
|
XV-1P/6.5 |
6.50 |
6,500 |
|
9,750 |
19,500 |
|
30 |
|
5000 |
|
|
|
|
б |
|
|
|
|
|
|
|
XV-1P/7.8 |
7.54 |
7,800 |
|
11,700 |
23,400 |
|
30 |
|
5000 |
|
XV-1P/9.8 |
9.88 |
9,800 |
|
14,700 |
29,400 |
|
23 |
|
4000 |
|
|
|
и |
|
|
|
|
|
|
||

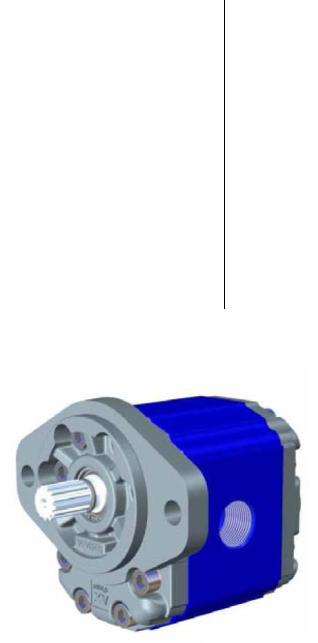

Общий вид шестеренного насосаАфирмы Vivoil серии XV-3P изо- |
||||||||||
бражен на рис. 2.19. |
|
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
|
Рис. 2.19. Шестеренные насосы фирмы
Vivoil, серия XV-3P /36/
52
В табл. 2.18 приведены основные технические характеристики шестеренных насосов фирмы Vivoil серии XV-3P.
Таблица 2.18
Основные технические характеристики насосов серии XV-3P /36/
Тип |
Рабочие |
Расход насоса, л/мин, при |
|
Макси- |
Макси- |
||||
насоса |
объемы, |
частоте вращения двигателя |
|
мальное |
мальная |
||||
|
cм3/об |
1000 |
|
1500 |
3000 |
|
давление, |
скорость, |
|
|
|
|
|
МПа |
об/мин |
||||
|
|
|
|
|
|
|
|
||
XV-3P/15 |
14,89 |
14,29 |
|
21,44 |
42,88 |
|
32 |
3000 |
|
XV-3P/18 |
17,37 |
16,68 |
|
25,01 |
50,03 |
|
32 |
3000 |
|
XV-3P/21 |
21,10 |
20,26 |
|
30,38 |
60,77 |
|
30 |
3000 |
|
XV-3P/27 |
26,97 |
25,89 |
|
38,84 |
77,67 |
|
27 |
3000 |
|
|
|
|
|
|
|
И |
|
|
|
XV-3P/32 |
32,27 |
30,98 |
|
46,47 |
92,94 |
|
27 |
3000 |
|
XV-3P/38 |
38,47 |
36,93 |
|
55,40 |
110,79 |
|
27 |
2800 |
|
XV-3P/43 |
43,44 |
41,70 |
|
62,55 |
125,11 |
|
25 |
2800 |
|
|
|
|
|
|
Д |
|
|
|
|
XV-3P/47 |
47,16 |
45,27 |
|
67,91 |
135,82 |
|
25 |
2800 |
|
XV-3P/51 |
50,88 |
48,84 |
|
73,27 |
146,53 |
|
25 |
2800 |
|
|
|
|
А |
|
|
|
|
||
XV-3P/54 |
54,60 |
52,42 |
|
78,62 |
157,25 |
|
25 |
2300 |
|
XV-3P/61 |
60,81 |
58,38 |
|
87,57 |
175,13 |
|
25 |
2300 |
|
XV-3P/64 |
64,53 |
61,95 |
|
92,92 |
185,85 |
|
22 |
2300 |
|
XV-3P/70 |
70,74 |
б |
101,87 |
203,73 |
|
22 |
2300 |
||
67,91 |
|
|
|||||||
XV-3P/74 |
74,46 |
71,48 |
|
107,22 |
214,44 |
|
19 |
2300 |
|
|
и |
|
|
|
|
|
|
|
|
XV-3P/90 |
86,87 |
83,40 |
|
125,09 |
250,19 |
|
16 |
2300 |
|
|
С |
|
|
|
|
|
|
|
|
Общий вид шестеренного насоса фирмы Vivoil серии XV-2P изображен на рис. 2.20.
Рис. 2.20. Шестеренные насосы фирмы
Vivoil, серия XV-2P /36/
53
В табл. 2.19 приведены основные технические характеристики шестеренного насоса серии XV-2P фирмы Vivoil.
Таблица 2.19
Основные технические характеристики шестеренных насосов Vivoil,
серии XV-2P /36/
Тип |
Рабочие |
|
|
Расход насоса, л/мин, при |
|
Макси- |
Макси- |
||
насоса |
объемы, |
|
|
частоте вращения двигателя |
|
мальное |
мальная |
||
|
cм3/об |
|
|
1000 |
1500 |
3000 |
|
давление, |
скорость, |
|
|
|
|
|
МПа |
об/мин |
|||
|
|
|
|
|
|
|
|
||
XV-2P/4 |
4,20 |
|
|
4,032 |
6,048 |
12,096 |
|
30 |
3500 |
XV-2P/6 |
6,00 |
|
|
5,76 |
8,64 |
17,28 |
|
30 |
3500 |
XV-2P/9 |
8,40 |
|
|
8,064 |
12,096 |
24,192 |
|
30 |
3500 |
XV-2P/11 |
10,80 |
|
|
10,368 |
15,552 |
31,104 |
|
30 |
3500 |
XV-2P/14 |
14,40 |
|
|
13,824 |
20,736 |
41,472 |
|
29 |
3500 |
XV-2P/17 |
16,80 |
|
|
16,128 |
24,192 |
48,384 |
|
27 |
3500 |
|
|
|
|
|
Д |
|
|
|
|
XV-2P/19 |
19,20 |
|
|
18,432 |
27,648 |
55,296 |
|
25 |
3000 |
XV-2P/22 |
22,80 |
|
|
21,888 |
32,832 |
65,664 |
|
24 |
3000 |
XV-2P/26 |
26,20 |
|
|
25,152 |
37,728 |
75,456 |
|
21 |
3000 |
|
|
|
|
|
|
И |
|
|
|
XV-2P/30 |
30,00 |
|
|
28,8 |
43,2 |
86,4 |
|
20 |
2500 |
XV-2P/34 |
34,20 |
|
|
32,832 |
49,248 |
98,496 |
|
19 |
2500 |
XV-2P/40 |
39,60 |
|
|
38,016 |
57,024 |
114,048 |
|
18 |
2000 |
Фирма Vivoil является производителем шестерённых многосек- |
|||||||||
|
и |
|
|
|
|
|
|||
ционных насосов, которые представляютА |
собой агрегаты, состоящие |
||||||||
из двух, трех, четырех |
|
соед ненных вместе насосов и приводимых в |
|||||||
|
С |
|
|
|
|
|
|
|
|
действие от одного пр |
водногобвала /36/. |
|
|
|
|
||||
Каждая секция меет независимый вход и выход. Возможно соединение между собой насосов различных серий XV-1P, XV-2P, XV-3P /36/.

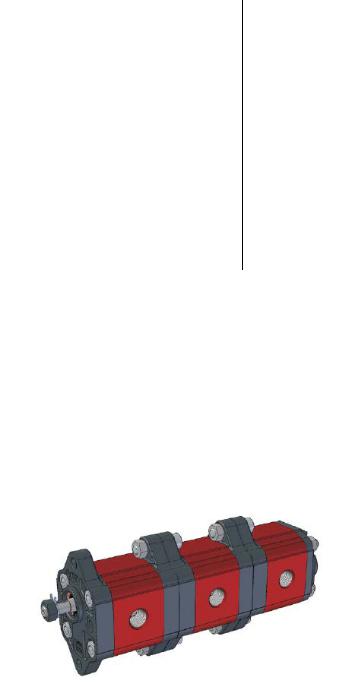

На рис. 2.21 изображен внешний вид трехсекционного шестеренного насоса.
Рис. 2.21. Трехсекционный шестеренный насос /36/
54
На рис. 2.22 приведена схема соединения трех секции гидронасо-
сов.
Рис. 2.22. Схемы соединения секций гидромашин /36/

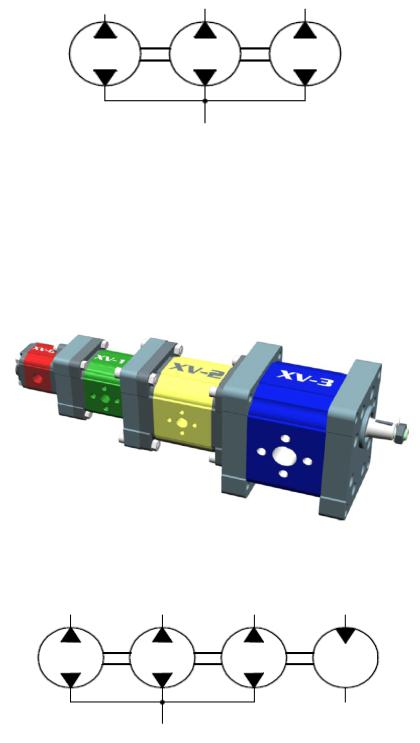

На рис. 2.23 изображен общий вид четырехсекционного шесте-
ренного насоса фирмы Vivoil. |
|
|
И |
||
|
|
|
|||
На рис. 2.24 приведена схема соединения четырех секции гидро- |
|||||
насосов. |
|
|
|
Д |
|
|
|
|
|
||
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|
|
Рис. 2.23. Четырехсекционный шестеренный насос /36/ |
||||
Рис. 2. 24. Схемы соединения секций гидромашин /36/
