Таблица 2.25

Основные параметры гидронасосов серия K7V /38/

Аксиально-поршневые гидронасосы фирмы Parker (США) имеют много модификаций и типов исполнения. Они делятся на регулируемые и нерегулируемые.

Рассмотрим нерегулируемые аксиально-поршневые насосы, которые в свою очередь делятся на однопоточные и двухпоточные.

Аксиально-поршеные насосы серии F1, ISO. ISO – означает стандарт рабочих жидкостей, с которыми работает данная серия насосов. Существует также стандарт SAE.

ет превосходную надежность. Малый размер устройств обеспечивает простой и недорогойимонтаж /35/.

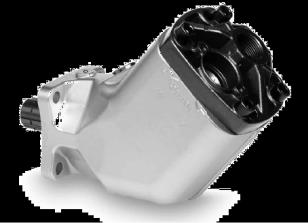

На рис. 2.31 показан о щ й вид гидронасоса F1, ISO. С

Рис. 2.31. Насос серии F1, ISO нерегулируемый для грузовых автомобилей /35/

61

Направление вращения данной серии насосов реверсивное. Рекомендуемая вязкость рабочей жидкости должна составлять от 20 до 30 сСт. Характеристики данной серии насосов соблюдаются при работе с высококачественным гидравлическим маслом на минеральной основе /35/. Возможно использование гидравлического масла типа HLP (согласно DIN 51524), а также биологически разлагаемых жидкостей /35/.

Максимальная температура рабочей жидкости составляет 75 °С . Фильтрация жидкости должна соответствовать стандарту ISO 4406. Для достижения максимального срока службы насосов с постоянным рабочим объемом рекомендуется степень чистоты масла

10 мкм /35/.

Основными достоинствами данной серии насосов являются высокая эффективность, низкий уровень шума, малые монтажные раз-

а также многослойные поршневыеАкольца, обеспечивающие низкие утечки, возможностьира оты при низких температурах и в условиях

меры, малый вес /35/.

Ломаная ось имеет угол излома 45°. В конструкции насоса ис-

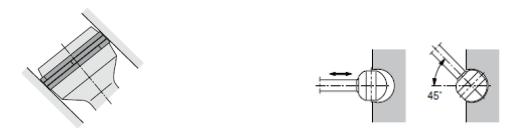

На рис. 2.32 показан поршеньбнасосов серии F1, F2, Т1, имеющий многослойные поршневые кольца, обеспечивающие низкие утечки.

пользованы сферические поршни, работающие с высокой скоростью,

мощных тепловых ударов /35/. С

На рис. 2.33 показано соединение поршня и вала, имеющее угол излома 45°.

В табл. 2.26 приведены основные параметры аксиальнопоршневых насосов серии F1-25-101, ISO.

62

Таблица 2.26

Основные параметры насосов серии F1-25-101, ISO /35/

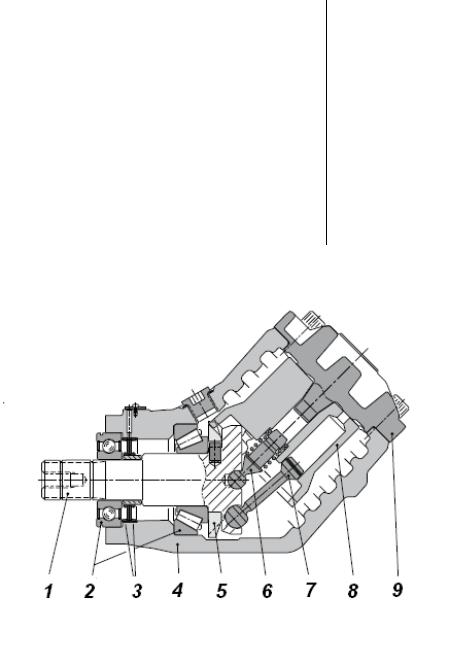

Рис. 2.34. Поперечный разрез насоса серии F1 /35/:

1 – входной вал; 2 – подшипники; 3 – уплотнение вала; 4 – корпус; 5 – распределительный механизм; 6 – опора гильзы;

7 – поршень с поршневым кольцом; 8 – гильза цилиндра ; 9 – торцевая крышка

На рис. 2.34 изображен поперечный разрез насосов серии F1ISO. Преобразование механической энергии в энергию движущейся

63

жидкости происходит при вращении входного вала 1 и возвратнопоступательного движения поршней 7.

Аксиально-поршневой насос серии F1-12 ISO имеет основные параметры, указанные в табл. 2.27.

Рис. 2.35. Насос серии F1-12 ISO /35/:

1 – торцевая крышка; 2 – гильза цилиндра; 3 – поршень с поршневым кольцом; 4 – корпус гильзы; 5 – распределительный механизм;

6 – роликовые подшипники; 7 – корпус подшипника с фланцем; 8 –уплотнение вала;

9 – входной вал
