создает препятствие для перетекания воздуха через среднюю часть вентилятора, возможного вследствие разности давлений со стороны нагнетания и всасывания.

Колеса осевых вентиляторов делают сварными, из листовой стали, литыми или штампованными. Лопасти, приклепанные или приваренные к втулкам, могут быть установлены под разным углом к плоскости вращения. При больших размерах колес лопасти могут быть пустотелыми. В последнее время колеса осевых вентиляторов выполняют

СВ осевых вент ляторах некоторых типов колеса могут выполняться с поворотными лопастями. Это упрощает регулирование, которое достигается зменен ем угла установки лопастей. Чтобы изменить

и из пластмассы.

направлен е потока воздуха, нео ходимо изменить направление вращения колеса (при реверсивных колесах) или перевернуть колесо на валу (при нереверс вных колесах).

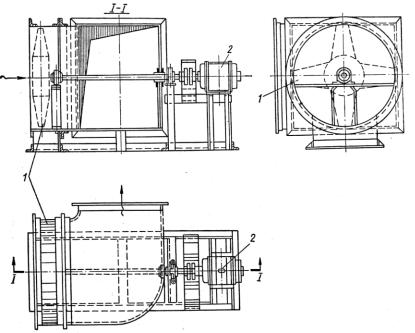

Рис. 2.18. Схема установки осевого вентилятора на удлиненном валу (электродвигатель установлен вне потока воздуха);

1 – вентилятор; 2 – электродвигатель

41

Осевые вентиляторы с лопастями симметричного профиля называются реверсивными, а с лопастями несимметричного профиля – нереверсивными. Нереверсивные вентиляторы выпускаются правого и левого вращения, с направлением вращения колеса по часовой стрелке или против нее (если смотреть на вентилятор со стороны привода).

СДо настоящего времени широкое распространение находили осевые вентиляторы серии МЦ (малонапорные с цилиндрическими лопастями), которые пр меняли в вентиляционных установках гражданских и промышленных зданий. На рис. 2.19 приведены конструктив-

ные схемы более совершенных осевых вентиляторов серии Ц3-04, максимальныйКПД которых доходит до 80%. б А

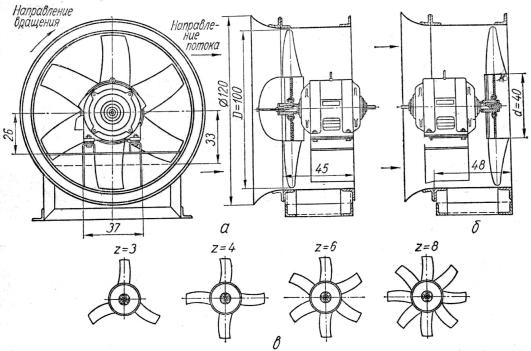

Рис. 2.19. Конструктивные схемы вентиляторовДЦИ3-04 (размеры в % от D): а – вентилятор с установкой электродвигателя за рабочим колесом;

б – то же перед рабочим колесом; в – варианты рабочих колес

Осевые вентиляторы (рис. 2.20) выполняются одноили двухступенчатыми и отличаются разнообразием схем, представляющих собой различные сочетания рабочего колеса (РК), направляющего (НА) и спрямляющего (СА) аппаратов. Входной направляющий аппарат (ВНА) первой ступени выполняют поворотным (рис. 2.20, б) для возможности регулирования подачи.

42

1 2 3

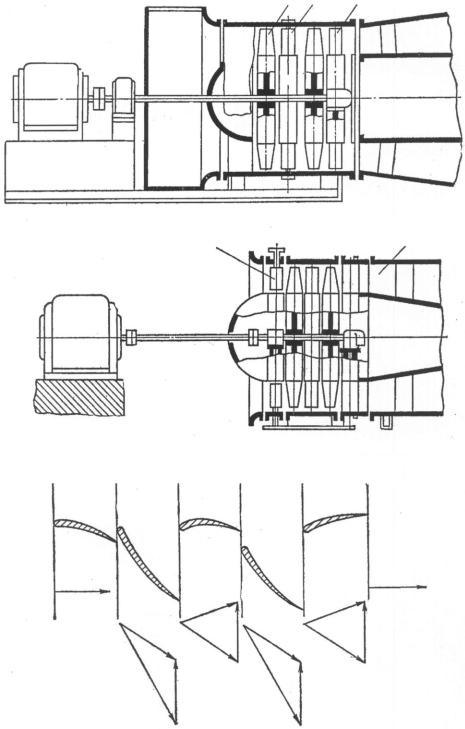

Рис. 2.20. Схемы осевых вентиляторов:

а– двухступенчатый со спрямляющим аппаратом;

б– двухступенчатый с входным направляющим аппаратом;

в– профили и треугольники скоростей осевого вентилятора по схеме б; 1 – рабочее колесо; 2 – направляющий аппарат; 3 – спрямляющий аппарат;

4 – входной поворотный направляющий аппарат; 5 – диффузор

43

Подавляющее большинство высоконапорных одно- и многоступенчатых вентиляторов выполняется по схемам ВНА + РК + СА. Во избежание появления сильного шума и повышенных напряжений в осевых вентиляторах ограничиваются окружными скоростями концов рабочих лопаток до 120 м/с.

ООО «ВЕЗА» предлагает более 300 различных вариантов осевых вентиляторов по расходу и давлению со следующими типоразмера-

ми: 040 045 050 056 063 071 080 090 100 112 123. Расход воз-

духа составляет от 500 до 120 000 м3/ч, напор до 1800 Па,

вентилятор имеет меньшее потребление энергии при равном

расходе, чем крышные вентиляторы (при напорах 50 200 Па), что позволяет в 1,5 3 раза снизить общую установочную мощность

большому числу вариантов, тем самым уменьшается запас устойчивой мощности двигателя;

вентиляторы более предпочтительно использовать постоянно работающим с напором менее 500 Па;

вентилятор имеет относительно малые габаритыИи потребляемую мощность, больший ресурс работы двигателей и меньшие нагрузки на подшипники.

В качестве примера на рис. 2.21 приведена схема осевого вентилятора ОСА® 300 с длинным и укороченным корпусами и с диаметром рабочего колеса 800 мм, а на рис. 2.22 даны его характеристики.

Аэродинамические характеристики, приведенные в каталогах

ООО «ВЕЗА», получены на аэродинамическом стенде со свободным входным и выходным сечениями вентилятора, что обеспечивает равномерное распределение параметров течения в непосредственной близости при входе в вентилятор и выходе из него. Если условие равномерного входа потока в вентилятор нарушено и имеется загромож-

44

дение потока в выходном сечении, то создаваемое вентилятором давление может снизиться на 10 30% и более.

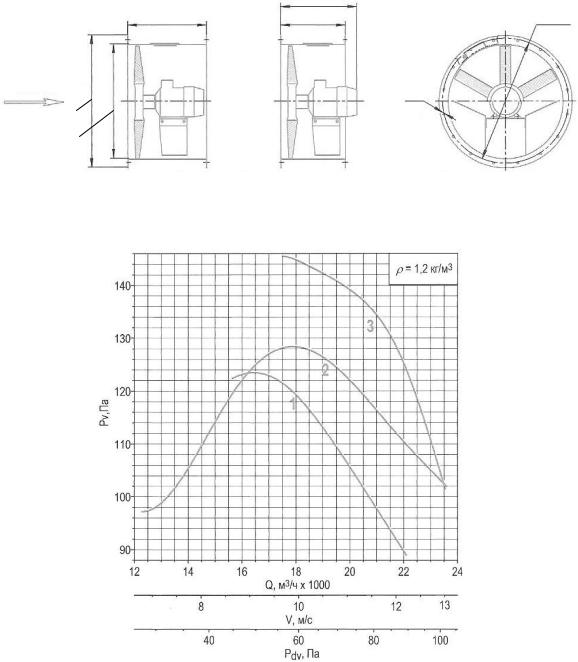

Рис. 2.22. Характеристики осевого вентилятора ОСА® 300 с диаметром рабочего колеса 800 мм и частотой вращения n = 750 об/мин:

– плотность перемещаемой среды; Q – объемный расход;

V – скорость воздуха в выходном сечении вентилятора; РdV – динамическое давление вентилятора
