вентилятором давления. Наличие гибких вставок перед и за вентилятором снижает вибрацию и шум.

Рекомендуется для соединения вентилятора и воздуховода с различными поперечными сечениями использовать диффузор с малым углом раскрытия или конфузор с малым углом сужения (рис. 2.13, б).

должен находиться в пределах Dколеса / 2 ИА Dколеса.

Величина раскрытия этого угла не должна превышать 30О.

Длина L Dколеса, длина L1 2Dколеса. иаметр воздуховода А

Не рекомендуется непосредственно перед входом в вентилятор располагать воздуховод меньшего сечения, чем входное сечение вентилятора, без плавного перехода длиной L Dколеса.

В случае ограниченных габаритов на входе и выходе из вентилятора рекомендуется устанавливать поворотные участки с большим радиусом закругления (рис. 2.13, в). Желательно использовать направляющие профили в «тесных» условиях. Не рекомендуется выпол-

36

нять повороты «сапогом» (R = 0), что приводит к снижению расхода и создаваемого давления и росту шума и вибрации.

В приложении приведены контрольные задачи по расчету и подбору вентиляторов, а каждой задаче даны варианты контрольных зада-

Осевой вент лятор представляет собой расположенное в цилинд-

из двух основных частей: осевого лопастного колеса и цилиндрического кожуха.

А

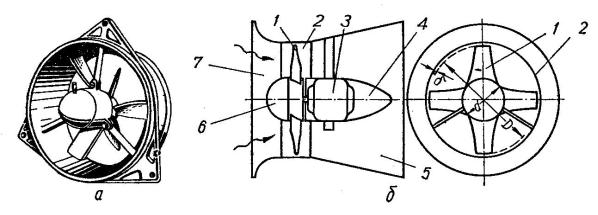

Рис. 2.14. Осевой вентиляторДпростого типаИ: а – общий вид; б – схема устройства; 1 – осевое лопастное колесо; 2 – цилиндрический кожух; 3 электродвигатель;

4 – обтекатель на выходе воздуха; 5 – диффузор; 6 обтекатель на входе воздуха; 7 – входной коллектор

При вращении колеса воздух поступает во входное отверстие, проходит между лопастями вдоль оси и выходит через выходное отверстие. Входной коллектор и обтекатели служат для уменьшения гидравлических потерь.

Осевые вентиляторы изготавливаются в соответствии с ГОСТ 114426 90 и распространяются на осевые вентиляторы общего назначения для обычных сред, одноступенчатые с горизонтально и

37

вертикально расположенной осью вращения, с рабочими колесами диаметром от 300 до 2000 мм, создающие полные напоры до 1500 Па при плотности перемещаемой газообразной среды 1,2 кг/м3.

Рис. 2.15. Схемы исполнения осевыхДвентиляторовИ: РК рабочее колесо; СА спрямляющий аппарат; ВНА входной направляющий аппарат

Конструктивные исполнения вентиляторов и их обозначения

Согласно номенклатуре вентилятору присваивается обозначение, которое должно состоять:

1)из буквы В вентилятор;

2)буквы О осевой;

38

3) стократного коэффициента полного давления на режиме максимального полного КПД, округленного до целого числа;

4) быстроходности ny на режиме максимального КПД, округленной до целого числа.

5 5а 6

Рис. 2.16. Конструктивные исполнения осевых вентиляторов и их обозначения

39

Цилиндрический кожух должен иметь диаметр, обеспечивающий вращение колеса с минимальным зазором, т. е. минимальным расстоянием между концами лопастей и внутренней поверхностью кожуха. Этот зазор не должен превышать 1,5% длины одной лопасти,

ния поля скоростей во входном сечении вентилятора, диффузор – для преобразования динамического давления в статическое.

В крупных осевых вентиляторах на входе и выходе, помимо цилиндр ческ х д ффузоров, устанавливаются спрямляющие поток аппараты, служащ е для экономичного регулирования работы вентилятора.

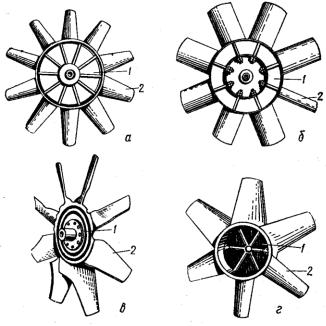

Колесо осевого вент лятора состоит из втулки, на которой закреп-
