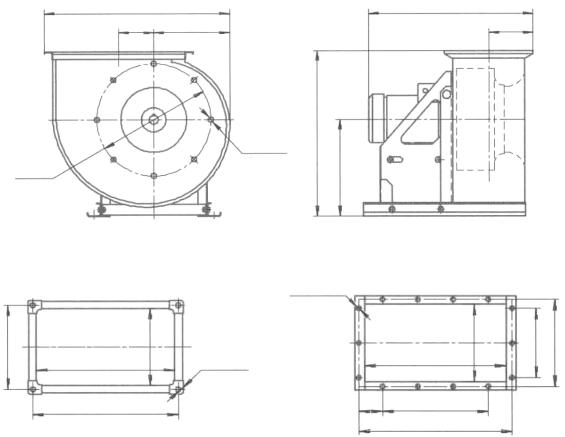

Рис. П.4. Габаритные и присоединительные размеры вентилятора ВРАН®
с диаметром рабочего колеса 250 мм: а – общий вид; б и в – выходной фланец
для вентилятора при эксплуатации соответственно в условиях умеренного
	климата и в условиях умеренного, холодного и тропического климата
					И

141

Контрольные задания

Задача 1. Построить аэродинамические индивидуальные характеристики радиального вентилятора ВЦ 4-76 по безразмерной аэродинамической характери-

	стике этого вентилятора (см. рис. 3.3).
	Диаметр D рабочего колеса и частоту вращения n1 и n2								принять по таблице
	в соответствии с вариантом. Использовать формулы для вычисления безразмер-
	ных коэффициентов и формулы пересчета (3.1) и (3.2).
	и
				Вар анты контрольных заданий
С
	Номер	Частота враще-			Диаметр		Номер	Частота враще-		Диаметр
	вар -		н я		ра очего		вари-	ния n, об/мин		рабочего
	анта	n, об/м н			колеса, м		анта			колеса, м
				б
		n1		n2	D			n1	n2	D
	1	600		1200			13	800	1100
	2	700		1300	0,5		14	900	1200	0,63
	3	800		1400			15	1000	1300
	4	900		1500			16	1100	1400
				А
	5	1000		1600			17	1200	1500
	6	1100		1700	0,4		18	1300	1600	0,5
	7	1200		1800			19	1400	1700
	8	1300		1900			20	1500	1800
	9	1400		2000			21	1600	1900
						Д
	10	1500		2100	0,32		22	1700	2000	0,4
	11	1600		2200			23	1800	2100
	12	1700		2300			24	1900	2200

Задача 2. Определить диаметры воздуховодов, рассчитать и построить характеристику простой вентиляционной сети (рис. П.5) с вентилятором ВЦ 4-76; определить номер вентилятора и построить эпюры давлений по длине воздуховодов при полностью открытой и частично закрытой заслонке, считая давление на входе в сеть и на выходе из сети равным барометрическому.

При расчете принять следующие значения коэффициентов гидравлического
сопротивления:	И
– прямолинейного участка = 0,04;
– диффузора ДИФ = 0,25;
– при внезапном сужении воздуховода (d1/d2)	СУЖ =	0,15;
– при внезапном расширении воздуховода (d2/d1) РАС		= 0,1.

142

d1								1,2d2
								1,2d2	а
									а
							d2	0,2l2
		l1			l2			0,2l2
					l2

	d1								б
									б
1,2d1							d2
							d2
0,2l1			l1		l2
С
d1									в
и								1,2d2	в
								1,2d2
					l2	d2		0,2l2
		l1			l2	d2		0,2l2
		l1
б
			0,9d2
d1									г
							d2		г
							d2
		А
		l1				l2
		l1
				1,5d2
d1			Д
			Д
								1,3d2	д
				d2
		l1					l2	2d2
		Варианты (а д)					И

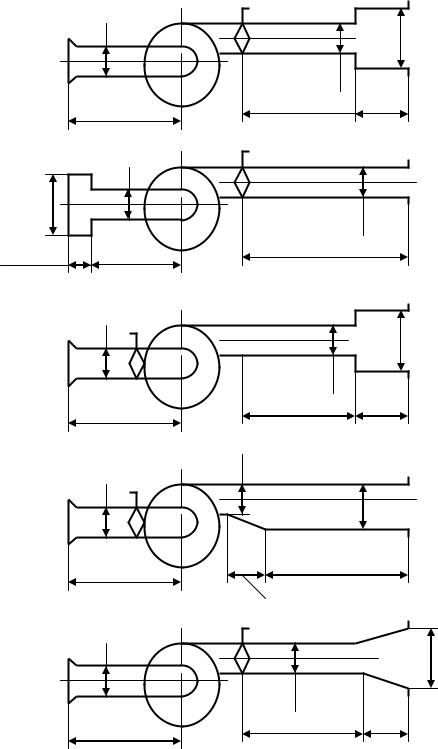

Рис. П.5.		Варианты (а д)		вентиляционной сети:
l1 = 20 м; l2 = 32 м; = 0,04; ДИФ = 0,25;
			СУЖ = 0,15; РАС = 0,10

143

Варианты контрольных заданий

	Номер	Расход	Вентиля-	Номер	Расход	Вентиля-
	варианта	воздуха Q,	ционная	варианта	воздуха Q,	ционная
		м3/ч	сеть		м3/ч	сеть
1		6000	а	16	7200	г
С
2		5800	б	17	6400	а
3		7500	г	18	6700	б
4		11000	в	19	8250	д
5		15000	д	20	5400	в
6		7000	а	21	5800	г
	и
7		12000	б	22	9200	д
8		11500	г	23	7600	а
9		8000	д	24	14000	б
10		5500	г	25	11500	г
11		6200	в	26	6900	в
12		13000		27	8100	в
13		7400	а	28	5150	г
14		6200	д	29	12400	д
15		4250	г	30	7250	б


				А
	Задача 3.бДутьевой вентилятор при частоте вращения n1 подает Q1 воздуха,
создавая давление P1. При какой частоте вращения вентилятор будет создавать
давление P2, какие при этом					удут подача и мощность, если КПД вентилятора
= 0,65?						Д
						Д
				Варианты контрольных заданий

	Но-	n1,	Q1,	P1,	P2,		Но-	n1,		Q1,	P1,	P2,
	мер	об/мин	тыс.	Па	Па		мер	об/мин		тыс.	Па	Па
	вари		м3/ч				вари			м3/ч
	анта						анта

1		800	10	700	900		12	800		16	300	600
2		900	11	1100	1400		13	900		17	400	700
3		1000	12	1200	1500		14	1000		18	500	700
4		1100	13	1400	1700		15	1100		19	600	700
									И
5		1200	14	1500	1800		16	1200	20 700 1000
6		1300	15	1600	1900		17	1300		21	800	1100
7		1400	16	1700	2000		18	1400		22	900	1200
8		1500	17	1800	2100		19	1500		23	1000	1300
9		1600	18	1200	1500		20	1600		24	1600	1900
10		1700	19	1300	1600		21	1700		25	1500	1800
11		1800	20	1400	1700		22	1800		26	1400	1700

144

Задача 4. Радиальный вентилятор при подаче Q создает давление P. Определить КПД вентилятора, если мощность на валу составляет Nе.

Варианты контрольных заданий

	Номер	Q1,			Номер	Q1,
	варианта	тыс.	P, Па	Nе, кВт	варианта	тыс.	P, Па	Nе, кВт
		м3/ч				м3/ч
	1	10	800	4,0	15	22	350	6,5
	2	9	700	4,5	16	24	400	5,5
	3	8	600	5,0	17	26	350	6,0
	4	7	500	5,5	18	28	300	6,5
	5	6	400	6,0	19	30	250	7,0
С
	6 5		300	6,5	20	15	250	7,5
	7	15	800	7,0	21	17	300	5,5
8		16	700	7,5	22	19	250	6,0
			б
9		17	600	8,0	23	21	300	6,5
10		18	500	6,0	24	23	200	7,0
	и
	11 19 400 6,5				25	25	250	8,0
12		20	300	7,0	26	27	350	7,0
13		21	800	7,5	27	16	600	7,5
			А
14		20	400	6,0

Задача 5. Какая мощность электродвигателя (с запасом 10%) необходима для вентилятора производительностью Q, работающего при давлении P, если КПД

вентилятора = 0,55. Какую					мощность		на валу	будет потреблять этот венти-
						КПД
лятор при подаче Q' при работе на ту же сеть с тем же										?
			Варианты контрольных заданий
Номер	Q,	P,	Nе,	Q', тыс.			Номер	Q,		P,	Nе,	Q', тыс.
вари-	тыс.	Па	кВт		м3/ч		вари-	тыс.		Па	кВт		м3/ч
анта	м3/ч						анта	м3/ч	И
анта	м3/ч						анта	м3/ч
1	20	200	22		18		13	18		300	20		16
2	25	250	27		22		14	7		200	8		6
3	30	300	32		28		15	10		250	11		8
4	35	350	35		33		16	13		300	14		10
5	40	400	42		38		17	16		350	17		14
6	45	450	47		42		18	19		400	21		17
7	50	500	52		47		19	22		200	23		20
8	8	100	10		7		20	25		250	27		22
9	10	140	12		8		21	28		300	30		26
10	12	180	14		10		22	31		350	33		27
11	14	220	16		12		23	34		400	35		30
12	16	260	18		14		24	10		450	11		8

145
