Рассмотрим конкретные рекомендации для наиболее распространенных вариантов установки осевых вентиляторов в вентсистемах.
При установке вентилятора в вентиляционной сети рекомендуется |
||||
перед входом в вентилятор и за ним (рис. 2.23, а) обеспечивать нали- |
||||
чие прямолинейных воздуховодов достаточной длины с площадью |
||||
С |
|
|
|
|
поперечных сечений, равной соответственно площади входного и вы- |
||||
ходного сечений вентилятора. Наличие гибких вставок перед и за |
||||
вентилятором сн жает шум и вибрацию. |
|
|||
и |
|
|||
4D |
|
2D |
|
|
D |
б |
|
||
|
|
|||
|
а |
|
|
в |

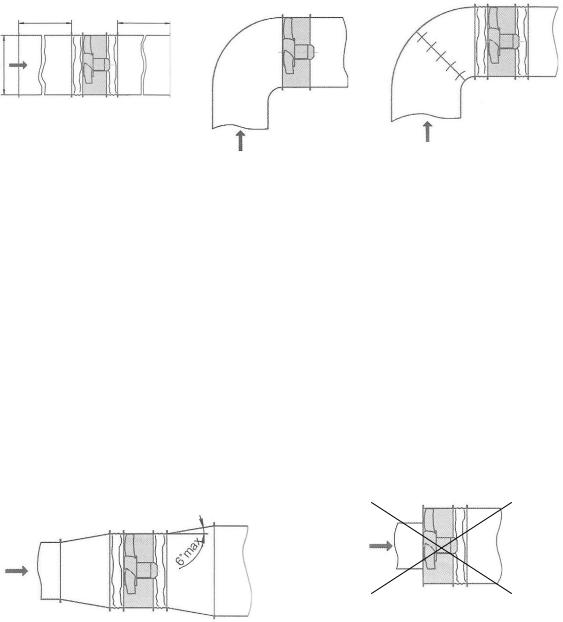

Рис. 2.23. Рекомендац |
к монтажу воздуховодов и поворотных участков, |
|||
|
|
А |
|
|
|
|
|
примыкающих к вентилятору |
|
При необходимости установки поворотных участков сети непосредственно вблизи вентилятора рекомендуется использовать составное колено или поворотный участок с большим радиусом закругления (рис. 2.23, б) или поворотный участок с расположенной в нем систе-
воздуховодом и вентилятором переходникиДв виде диффузора или конфузора (рис. 2.24, а). Не рекомендуется располагать непосредственно перед входом в вентилятор воздуховод меньшего сечения, чем сечение входа в вентилятор (рис. 2.24, б).
мой лопаток (рис. 2.23, в).
Если площадь сечения воздуховода больше или меньше площади входного сечения вентилятора, рекомендуется устанавливать между
И
а б
Рис. 2.24. Рекомендации к монтажу переходников, примыкающих к вентилятору
46
При расположении сети на стороне нагнетания и свободном входе рекомендуется перед вентилятором устанавливать входной коллектор (рис. 2.25, а, б). Не рекомендуется оставлять фланец при свободном входе потока в осевой вентилятор (рис. 2.25, в).
а |
|
|
б |
в |
С |
|
|
|
|
. 2.25. Рекомендац и к монтажу входного коллектора вентилятора |
||||
При расположен |
сети на стороне всасывания и свободном вы- |
|||
ходном сечен |
рекомендуется на выходе из вентилятора устанавли- |
|||
Рис |
|
|
||
вать д ффузор для сн жения скорости и динамического давления |
||||
вентилятора (р |
с. 2.26, а). Не рекомендуется располагать на выходе |
|||
из вентилятора конфузор, который увеличивает осевую составляю- |
||||
щую скоростиби закрутку потока, а также неиспользуемое динамиче- |
||||
ское давление (рис. 2.26, ). |
|
|
||
|
|
А |
|
|
|
а |
|
б |
|
|
|
|
Д |
|
Рис. 2.26. Рекомендации к монтажу выходного патрубка вентилятора |
||||
Для нормальной работы вентилятора в стесненномИпомещении рекомендуется соблюдать указанные на рис. 2.27 минимально допустимые расстояния от входного и выходного сечений до близко расположенных стен помещения, преград и крупногабаритного оборудования.
47
H D |
H D |
С |
D |
|
|
|
|||
|
|
|
|
H D |
|||
|
|
H D |
|
|
|
|
|
|
|
|
|
|
|
|
|
ния |
|
3 |
|
||||
|
Рис. 2.27. Рекомендац и к монтажу вентилятора в стесненных условиях |
||||||
|
|
|
2.5. Канальные вентиляторы |
||||
|
|
более |
|
|
|||
Канальные вент ляторы (рис. |
2.28) предназначены для перемеще- |
||||||
|
невзрывоопасных газовых сред с температурой не выше 60 ОС, |
||||||
содержащ х твердые примеси не |
|
0,1 г/м , не содержащих лип- |
|||||
ких веществ волокн стых материалов, с температурой окружающей |
|||||||
среды до + 40 ОС. |
А |
||||||
|
|
|
|
|
|||
|
|
|
|
|
5 |
|
|
|
|
D |
|
Д |
|||
|
|
|
|
||||
|
|
|
|
|
4 |
Рис. 2.28. Проточная часть |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
канального вентилятора: |
|
|
|
|
|
|
|
1 – входной канал; 2 – корпус; |
|
H |
|
|
|
|
|
3 – рабочее колесо; |
|
|
|
|
|
|
|
4 рассеиватель; |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
И |
||
|
|
|
|
|
|
5 – выходной канал |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
1 |
|
|
Канальные вентиляторы применяются для вентиляции жилых, коммерческих и производственных помещений, таких как: жилые ванны (душевые), туалеты, подсобные помещения и др.; коммерческие кафе, бары, офисы, рестораны и др.; промышленные местная вентиляция, охлаждение оборудования, цеха и др., а также для вентиляции помещений, где ограничено пространство и требуется установить быстро и легко общую вентиляционную систему.
48
Канальные вентиляторы выполняются по техническим условиям ТУ 4861-019-15185548 04. Они являются одними из самых распространенных вентиляторов: имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции.
Вентилятор прямоугольный канальный устанавливают в воздуховод прямоугольного сечения или в разрыв между ним. Его производительность может составлять порядка 400 7500 м3/ч. Производитель-
ность вент |
для воздуховодов круглого сечения несколько |
ниже 100 1800 м3/ч. |
|
С |
ляторы отличаются сравнительно низким уровнем |
Канальные |
|
шума, благодаря чему х часто выбирают для установки в админист- |
|
ративных, оф сных |
ж лых зданиях. |
ООО «ВЕЗА» разра отало и выпускает широкий спектр канальных |
|
вентиляторов |
|
б |
|
для ра оты в каналах как прямоугольной формы, так и
для круглой (р с. 2.29, 2.30).
|
А |
|
Д |
а |
б |

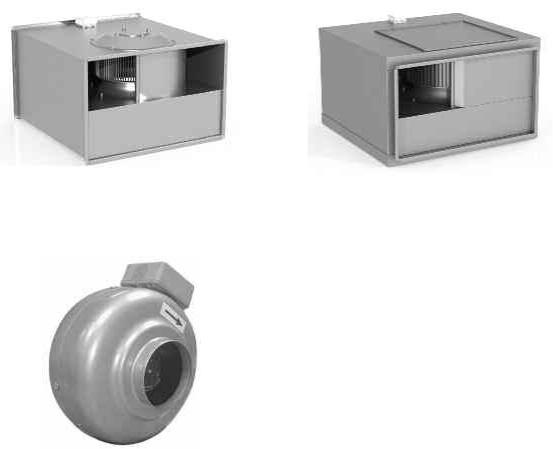

Рис. 2.29. Вентилятор канальный прямоугольный: |
|
|
И |
а – в стандартном корпусе; б – в шумоизолированном корпусе
Рис. 2.30. Вентилятор для круглых каналов
49
Корпус вентилятора выполняется из оцинкованной стали, что
обеспечивает надежную защиту от коррозии. По специальному заказу |
|
внешняя поверхность корпуса может быть выполнена с нанесением |
|
порошкового покрытия. Сервисная крышка позволяет осуществлять |
|
прямой доступ к рабочему колесу и двигателю при монтаже или об- |
|
С |
|
служивании вентилятора. |
|
Рабочие колеса канальных вентиляторов как с загнутыми вперед |
|
лопатками, так |
с загнутыми назад лопатками выполнены из оцинко- |
ванной стали |
проходят статическую и динамическую балансировку. |
Вент ляторы с загнутыми назад лопатками, в отличие от вентиля- |
|
электроэнергии |
|
торов с лопатками, загнутыми вперед, имеют больший КПД, обеспе- |
|
чивая эконом ю |
, и к тому же при работе создают |
меньш й шум, о еспеч вая олее «тихую» работу системы.
внутри в воздушномбпотоке о еспечивают эффективное охлаждение двигателя поступающимАвоздухом, что увеличивает срок службы за счет снижения термической и механической нагрузки на подшипники.
Для вент ляторов спользуются асинхронные одноили трехфаз-
ные дв гатели с внешним ротором, характеризующиеся малой по-
требляемой мощностью |
значительным ресурсом эксплуатации. |
Компактные размеры |
расположение рабочего колеса вентилятора |
Канальные вентиляторы допускается монтировать в любом пространственном положении, при условии свободного доступа к сервисной крышке вентилятора. Д
Для помещений с повышенными требованиями к уровню шума
ООО «ВЕЗА» выпускает вентиляторы в шумоизолированном корпусе (рис. 2.29, б). Корпус выполнен из оцинкованной стали и представляет собой коробчатую конструкцию. Пространство между стенками
для компактных стационарных системИприточной и вытяжной вентиляций, кондиционирования воздуха производственных, общественных и жилых зданий;
в условиях ограниченного пространства;
для перемещения воздушных сред, с допустимым содержани-
ем пыли и других твердых примесей, которые не должны превышать 0,1 г/м3.
