В 2014 году предложена новая модификация крышных вентиляторов с алюминиевыми рабочими колесами до габарита 080. Новое решение позволяет значительно увеличить ресурс подшипников элек-

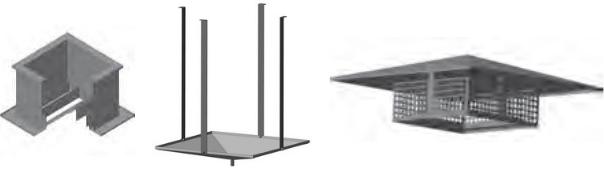

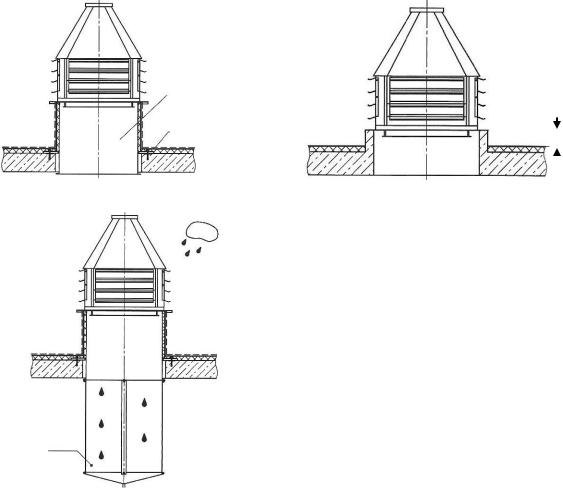

При монтаже крышных вентиляторов рекомендуется устанавливать их на монтажные стаканы СТАМ (рис. 2.35, а) для исключения протечек в местах примыкания. Монтировать вентиляторы на кровле следует с высотой Н > 400 мм из-за риска протечек от тающего снега (рис. 2.35, б).

Рекомендуется при монтаже вентиляторов для сбора и удаления

до 80 мм/ч) может проходить через защитные жалюзи и собираться в объеме ПОДа. Испарение влаги из ПОДа не требует подведения дренажа, за исключением условий морского и субтропического климата.

56

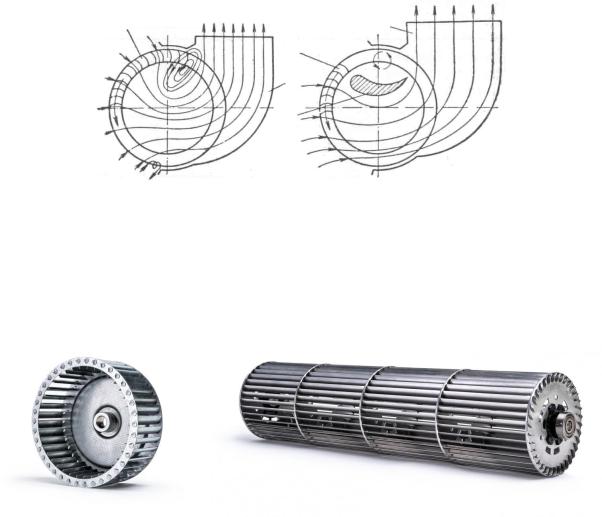

Диаметральные вентиляторы (рис. 2.36) состоят из рабочего колеса 1 барабанного типа с загнутыми вперёд лопатками и корпуса 2, имеющего патрубок на входе и диффузор на выходе. ействие диаметральных вентиляторов основано на двукратном поперечном прохождении потока воздуха через рабочее колесо.

Рабочее колесо (рис. 2.37) имеет сплошные торцевые диски, в прорезях которых закрепляются длинные рабочие лопатки по всей ширине колеса. Во всасывающем отверстии кожуха (см. рис. 2.36) рабочее колесо располагается таким образом, что наружу выступает практически половина размера колеса. По ширине колеса при его вращении лопатки во всасывающем отверстии забирают воздух и направляют его к центру, а далее воздух поступает от центра к противоположной

57

части кожуха. На выходе из лопаток рабочего колеса воздух собирается в кожухе и направляется к нагнетательному отверстию вентилятора.

Конструктивно диаметральные вентиляторы могут выполняться с направляющим аппаратом и без него. Наличие неподвижного направляющего аппарата 3 (см. рис. 2.36) позволяет улучшить организацию движения потока воздуха через рабочее колесо диаметрального вентилятора, а следовательно, и его аэродинамические характеристики. Несмотря на усложнение конструкции, в диаметральных вентиляторах с рабочим колесом диаметром более 400 мм, как правило, применяются направляющие аппараты.

Диаметральные вентиляторы характеризуются более высокими аэродинамическими параметрами по сравнению с другими типами вентиляторов, в частности, они создают плоский равномерный поток

58

воздуха большой ширины; удобством компоновки, позволяющей осуществлять поворот потока в широких пределах; компактностью установки, позволяющей существенно сокращать объём, занимаемый вентиляционной установкой.

Отличительной особенностью диаметральных вентиляторов можно назвать большой расход воздуха, низкий уровень шума и низкий создаваемый напор. Последняя особенность определяет невозможность осуществлять глубокую фильтрацию воздуха при помощи бытового

СКПД так х вент ляторов может достигать 0,7. Благодаря этим качествам д аметральные вентиляторы нашли самое широкое примене- в разл чных агрегатированных установках вентиляции и конди-

кондиц онера.

ние В основномбд аметральные вентиляторы выполняются с рабочими

ционирован я воздуха: в фанкойлах, внутренних блоках сплитсистем, воздушных завесах, системах охлаждения электронного оборудован я т. д.

колесами д аметром от 60 до 120 мм и длиной до 1200 мм.

В техн ческой л тературе часто диаметральные вентиляторы на-

зываются тангенциальными вентиляторами.

2.8. Бытовые вентиляторы

кондиционирования и вентиляции, а также для осуществления прямой подачи воздуха в помещения либо отсоса из помещения и создающее необходимый для этого перепад давлений (на входе и выходе вентилятора).

Бытовые вентиляторы характеризуются следующими техническими показателями:

диаметр выходного патрубка влияет на пропускную способность вентилятора, т. е. при большем диаметре через вентилятор проходит больший объем воздуха;

59

вентиляторы предназначены для подключения к сети переменного тока соответствующего напряжения (в зависимости от модели вентилятора);

скорость вращения характеризует количество оборотов в минуту с учетом потребляемого тока;

Спроизводительность вентилятора означает объем прокачиваемого воздуха за единицу времени;

давлен е вент лятора – величина расчетная. Полное давление вентилятора равно разности полных давлений потока за вентилятором бочийи перед н м. Давлен е зависит от мощности, производительности, КПД, электродв гателя;

мощность вент лятора (мощность двигателя вентилятора) – ратерм н, означающий величину напора (сумму расхода воздуха и давлен я),бсоздаваемого вентилятором. Скорость создаваемого воз-

душного потока напрямую зависит от мощности вентилятора. Чем больше мощность, тем выше скорость вращения лопастей и тем эффективнее вент лятор справляется со своей задачей (при прочих равных услов ях);

коэффициент полезного действия вентилятора, учитывающий механические потери мощности на различные виды трения в рабочих органах вентилятора, о ъемные потери в результате утечек через уплотнения и аэродинамические потери в проточной части вентилятора;

каждый вентилятор приводится во вращение электродвигателем,

работа которого сопровождается аэродинамическим и механическим шумом. Первый проникает в помещения, распространяясь по возду-А

ховодам, а второй в результатеДвибрации элементов конструкций (стенок защитного кожуха вентилятора, самих воздуховодов и др.);

уровень шума (звукового давления) измеряетсяИпри работе вентилятора в номинальном режиме в помещении с установленной площадью поглощения на расстоянии 3 м.

Существует большое многообразие типов вентиляторов, однако в вентиляционных системах используется всего несколько из них. От выбора типа вентилятора и соответствия поставленной задаче зависят его габариты, потребляемая мощность, технические характеристики, а также шум и некоторые другие свойства вентиляционной системы.

Остановимся на выборе вентилятора для современной квартиры. В связи с установкой в современных квартирах стеклопакетов и герметичных входных дверей эффективность работы естественной вентиляции существенно снизилась и обычными настенными вытяжными
