Не допускается наличие липких, волокнистых и абразивных компонентов, а также взрывоопасных примесей. Температурный диапазон перемещаемой среды варьируется от –30 до +40 ОС.
Главная особенность монтажа канального вентилятора – установка с обеспечением нормального ввода и подачи воздуха через воздуховод точно требуемой длины. Это необходимо для подавления турбулентности во время движения воздушных масс.
Длина воздуховода со стороны входа воздуха должна быть не
меньше одного д аметра воздуховода (рис. 2.31), а со стороны выхода |
|
– не меньше трех д аметров. При этом воздуховоды должны оста- |
|
ваться открытыми, поэтому не рекомендуется оснащать их дополни- |
|
С |
|
элементами (демпферы, ответвления и т. д.). |
|
Рис. 2.31. Схема монтажа |
|
тельными |
|
канального вент лятора |
|
б |
|
Если канал имеет квадратную или прямоугольную форму, то длина |
|
воздуховода рассчитывается по формуле |
|
D |
4HB/ , |
А |
|
Д |
|
где Н и В – высота и ширина воздуховода. |
|
Необходимо обратить особое внимание на качество соединения |
|
воздуховодов. Так, например, в случае некачественного соединения |
|
|
И |
воздуховода на входе в вентилятор возможна турбулизация потока, что приведет к неравномерности скорости потока на входе, а следовательно, к снижению КПД вентилятора.
Со стороны выброса воздуха воздуховод может быть постоянного сечения, конфузорным с углом сужения не более 15% от поперечного сечения воздуховода или диффузорным с углом расширения не более 7%.
51
2.6. Крышные вентиляторы
В последнее время для вентиляции промышленных зданий нашли применение вентиляторы, расположенные непосредственно на кровле (рис. 2.32). Такие вентиляторы получили название крышных. Они предназначены для вытяжных систем вентиляции. Крышный вентиляторный агрегат состоит из вентилятора, электродвигателя и устройств автомат ческого регулирования, виброизолирующих прокла-
док, |
заключенных в ед ном корпусе. Колеса крышных вентиляторов |
|||||
(радиальных осевых), вращающихся в горизонтальной плоскости, |
||||||
приводятся в действ е от электродвигателя, установленного на одном |
||||||
С |
|
|
|
|||
валу |
при помощи ременной передачи. |
|
||||
или |
|
|
|
|||
|
б |
|
||||
|
|
|
А |
|
||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
||
|
|
|
|
Д |
||
|
|
|
а |
|
|
б |

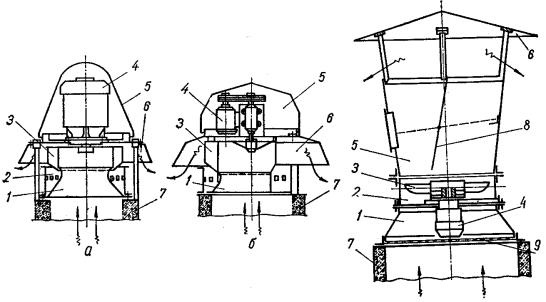

Рис. 2.32. Схемы крышных вентиляторов: а – радиальные; |
б – осевые; |
|||||
|
|
|
|
|
И |
|
|
1 – входной патрубок; 2 – защитный цилиндр; 3 – рабочее колесо; |
|||||
4 – электродвигатель; 5 – съемный колпак; 6 – кожух; 7 – основание; 8 – дроссель-клапан; 9 решетка
Крышные вентиляторы имеют выступающие над кровлей кожухи (колпаки), служащие защитой от атмосферных осадков и преобразующие часть динамического давления в статическое. Эти вентиляторы имеют ряд существенных преимуществ перед другими типами: отпадает необходимость в сетях воздуховодов, уменьшается потребляемая мощность, помещение не загромождается вентиляторными установками.
52
Радиальные крышные вентиляторы изготавливаются двух типов: вентиляторы, у которых колесо посажено непосредственно на вал электродвигателя, и вентиляторы, привод которых осуществляется через клиноременную передачу [3]. При необходимости в кожухе вентилятора устанавливают самооткрывающийся клапан, располагае-
Смый эксцентрично. Клапан открывается потоком воздуха и закрывается при выключении электродвигателя вентилятора.
Общество с ограниченной ответственностью ООО «ВЕЗА» с 2008 года выпускает крышные вентиляторы, предназначенные для вытяжных вент ляц онных систем, устанавливаемых на кровлях жи- щищенныелых, общественных производственных зданий. Общее количество предлагаемых т поразмеров вентиляторов превышает 200 различных вариантов.
Вент ляторы про зводятся в следующем исполнении: общепромышленные, корроз онно-стойкие, взрывозащищенные, взрывоза-
корроз онно-стойкие.
Крышные вент ляторы предназначены для работы в системах
вентиляц |
с температурой перемещаемой среды tСР до 80 ОС, в сани- |
|
А |
тарно-технических и производственных установках с tСР до 200 ОС и |
|
системах |
противодымнойбвентиляции с tСР до 400 и 600 ОС |
(время работы 120 мин). |
|
Вентиляторы модификации 2014 года имеют новое улучшенное |
|
рабочее колесо с загнутыми назад лопатками, тороидальный входной
Вентиляторы комплектуются высококачественнымиДтрехфазными асинхронными односкоростными двигателями. Возможно применение частотного регулирования скорости вращения.
патрубок с большим диаметром входа. Модификация 2014 года – это новые жалюзийные решетки, новая опорная плита и новое рабочее колесо с повышенным КПД (до 75%).
Рабочее колесо установлено непосредственно на валу двигателя. И
Вентиляторы изготавливаются на жесткой опоре или виброопоре. Крышные вентиляторы имеют улучшенную защиту от дождевых
осадков и протечек.
Вентиляторы могут эксплуатироваться в условиях умеренного
климата (температура окружающей среды tОС = –45… +40 ОС), умеренного и холодного климата (tОС = –60… +40 ОС) и тропического климата (tОС = –10… +50 ОС).
53
Названия крышных вентиляторов являются защищенными товарными знаками «ВЕЗА»: КРОС®, УКРОС®, КРОВ®, УКРОВ®
(рис. 2.33).
С |
|
|
и |
|
|
б |
б |
|
а |
|
|
|
А |
|
|
Д |
|
в |
|
г |

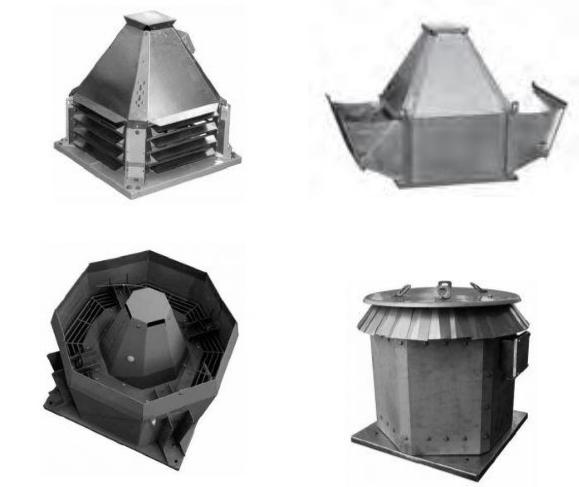

Рис. 2.33. Крышные вентиляторы «ВЕЗА»: а – КРОС®; б – УКРОС®; |
||
|
И |
|
|
в – КРОВ®; г – УКРОВ® |
|
КРОС®– крышные вентиляторы (рис. 2.33, а), обеспечивающие вы- |
||
ход воздуха в стороны, являются собственной |
разработкой «ВЕ- |
|
ЗА». Номенклатура выпускаемых вентиляторов обеспечивает широкую область режимов по производительности от 800 до 100 000 м3/ч и по статическому давлению до 1200 Па, при постоянном режиме работы и до 2000 Па при работе не более 120 мин. Используются три модификации рабочих колес с шестью и девятью лопатками с густым рядом R20 значений диаметров. Вентиляторы создают большой расход, имеют минимальное динамическое давление, потребляют с уве-
54
личением расхода мощность, не перегружающую двигатель. Рабочее колесо установлено непосредственно на валу двигателя. Все основные элементы вентилятора выполнены из стали с лакокрасочным покрытием, корпус из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам. Также выпускаются вентиляторы специального исполнения с колесами из нержавеющей стали и алюминия.
Вент ляторы КРОС® выполнены с квадратным или шестигранным поперечным сечен ем корпуса. В выходном сечении корпуса установлены жалюзи, защ щающие вентилятор от атмосферных воздействий.
С |
® |
|
|
Модель УКРОС (р . 2.33, ) с улучшенной защитой от осадков |
|
предложена в 2013 году, отличается дополнительными откидными карманами, полностью закрывающими вентилятор от дождя при ветре любой с лы. Пруж ны закрывают карманы при выключении вентиля-
тора. В открытом |
поток направлен вверх, что выгодно при |
состоянии |
|
размещен на кровле рядом с другими системами. УКРОС® расши- |
|
ряет выбор моделей крышных вентиляторов, улучшая свойства и |
|
внешний вид. |
|
Аэродинамическиебпараметры УКРОС® и КРОС® идентичны. |
|
Крышные вентиляторы КРОВ® (рис. 2.33, в) имеют корпус «боч- |
|
кообразной» формы со сво одным выходом воздуха вверх, неболь- |
|
|
А |
шую высоту и массу, предусмотрена специальная защита помещения |
|
от попадания атмосферных осадков.
Модель УКРОВ® (рис. 2.33, г) изготавливают полностью из нержавеющей стали. Она применяется на объектах с экстремальными требованиями по ресурсу и количеству снеговых осадков. Отдельно
Также идентичны параметры расход давление для УКРОВ® и КРОВ®.
предусмотрено исполнение до 60 |
ОС со специальными электродвига- |
|
телями. |
Д |
|
|
И |
|
|
|
|
Крышные вентиляторы для режима дымоудаления выпускаются в сериях КРОС®, УКРОС®, КРОВ®, УКРОВ® и доступны для применения с давлением свыше 1200 Па не более 120 мин. Возможность работы с очень высокими давлениями (до 2000 Па) достигается за счет повышенных скоростей вращения рабочих колес, что требует дополнительной прочности и балансировки. «ВЕЗА» предлагает использовать с крышными вентиляторами частотно-регулируемый привод только в режиме дымоудаления.
