Вентиляторы, используемые для перемещения дымовых газов, на-

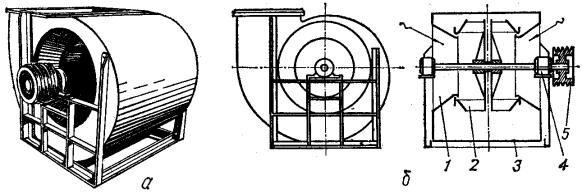

Рис. 2.8. Радиальный вентилятор двухстороннего всасывания: а – общий вид; б – вид сбоку и разрез; 1 – вход воздуха; 2 – рабочее колесо; 3 – кожух;

4 – подшипник; 5 – шкив вентилятора

Вентиляторы двухстороннего всасывания предназначены для перемещения воздуха и других неагрессивных газов с температурой до 55 0С и воздуха (газа) с содержанием пыли и других механических примесей не более 100 мг/м3. Для размещения этих вентиляторов требуется меньшая высота помещения по сравнению с вентиляторами

31

одностороннего всасывания той же производительности. КПД вентилятора достигает 84%, производительность – до 350 тыс. м3/ч и давление – до 2500 Па.

Вентиляторы ВРАН® – радиальные с загнутыми назад лопатками колеса с КПД до 85% и низким уровнем шума. Вентиляторы ВРАВ –

радиальные с загнутыми вперед лопатками колеса, с высоконагруженными колесами, обеспечивают компактностьИвентиляторной установки. Все вентиляторы производятся на современном, высокотехнологичном оборудовании. Раскрой лопаток, дисков колеса, стенок корпуса и других элементов осуществляется с помощью лазера и коорди- натно-вырубного пресса. Формирование конусных и тороидальных деталей вентилятора производится на управляемом ЧПУ выкатном стане. Сварка колес производится с использованием робота-сварщика. Корпусы всех вентиляторов стандартно изготавливаются из оцинкованной стали по закатной технологии. Производство вентиляторов на высокоточном оборудовании с высокой степенью унификации обеспечивает полное соответствие характеристик серийной продукции

32

эталонным характеристикам, полученным на стенде, и гарантирует постоянное высокое качество вентиляторов.

Вентиляторы ВРАН® изготавливают 16 типоразмеров и обеспечивают широкую область режимов по производительности от 300 до 120 000 м3/ч и по давлению до 2600 Па. Их применяют в системах, где требуется высокий КПД, низкий уровень шума и в системах с параллельной работой нескольких вентиляторов. По своим техническим параметрам эти вент ляторы соответствуют лучшим европейским образцам.

Вент ляторы предназначены для работы в системах вентиля-

системах Вент ляторыбвыпускают с двумя модификациями рабочих колес

ВРАН6 ВРАН9, отл чающимися числом лопаток, они выполнены с густым т поразмерным рядом R20 диаметром колес: 020-025-031- -035-040-050-056-063А-071-080-090-100-112-125. Это позволяет выби-

рать оптимальный вентилятор практически на любой заданный режим с минимальными запасами до 5%.

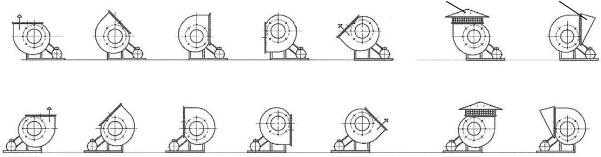

Предусмотрено исполнение вентиляторов по 1-й и 5-й конструктивной схеме (рис. 2.9–2.11). ДляДвентиляторов по 1-й схеме исполне-

ния возможна комплектация двигателями, позволяющими частотное регулирование скорости вращения.

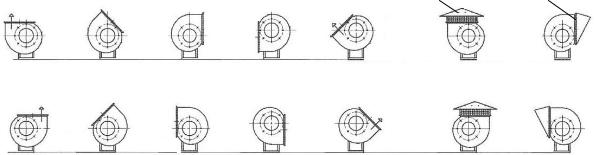

Рис. 2.10. Положение корпуса радиальных вентиляторов

ООО «ВЕЗА» (исполнение 1)

33

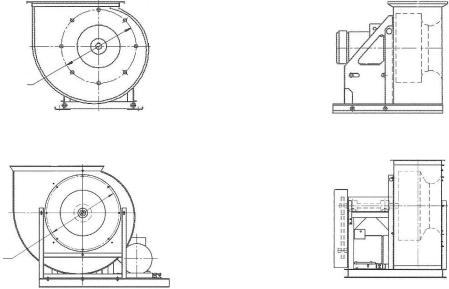

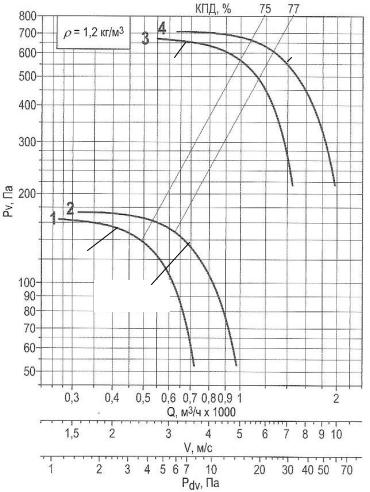

На р с. 2.12 пр ведены характеристики вентилятора ВРАН® с диаметром рабочего колеса 250 мм, а на рис. П.4 – его габаритные и при-

соедин тельные размеры.

рабочего Вентиляторы ВРАВА® изготавливают 12 типоразмеров и обеспечи-

На р с. П.1–П.3 пр ведены характеристики вентилятора ВРАН® с

диаметром колеса 280, 400, 560, 800, 1120 и 1400 мм.

вают широкую о ласть режимов по производительности от 300 до 150 000 м3/ч и по давлению до 2600 Па. Вентиляторы ВРАВ применяют преимущественно в нагнетательных установках и системах, где введены жесткие ограничения на габаритные размеры.

Характеристики вентиляторов ВР Н® и ВРАВ подтверждены на аэродинамическом стенде, прошедшем государственную аккредитацию. Вентиляторы имеют множество исполнений: общепромышлен-

Аэродинамические характеристики, приведенные в каталогах ООО

«ВЕЗА», получены на аэродинамическом стенде со свободным входным и выходным сечениями вентилятора. При установке вентиляторов в вентиляционную систему необходимо соблюдать определенные условия, чтобы обеспечить равномерное распределение параметров течения в непосредственной близости при входе в вентилятор и выходе из него. Ниже приводятся некоторые рекомендации по установке радиальных вентиляторов в вентсистемах для наиболее распростра-

34

ненных вариантов компоновки. Если эти рекомендации нарушены, то снижение кривой давления может достигать 30% и более. Для оценки этого снижения в каждом конкретном случае необходимо пользоваться специальной литературой.

– плотность перемещаемой среды; Q – Иобъемный расход;

V – скорость воздуха в выходном сечении вентилятора; РdV – динамическое давление вентилятора

При монтаже вентиляционной установки рекомендуется перед входным сечением вентилятора и за ним устанавливать прямолинейные участки воздуховодов достаточной длины с площадью поперечных сечений, равной соответственно площади входного и выходного сечений вентилятора (рис. 2.13, а). Уменьшение длины примыкающих к вентилятору прямых участков приводит к снижению создаваемого
