ного и статического S КПД от производительности Q при определенной плотности газа перед входом в вентилятор и постоянной частоте вращения n его рабочего колеса. На графиках указываются размерности аэродинамических параметров.

Допускается построение аэродинамических характеристик при Счастоте вращения, изменяющейся в зависимости от производительно-

сти, с указанием зависимости n (Q) на графике. Вместо кривой РSV (Q)

на граф ке может указываться кривая динамического давления

РdV (Q) вент лятора.

фическаяГО Т 10616 90 допускает при построении аэродинамической ха-

рактер ст ки кр вые РSV (Q), РdV (Q) и S (Q) не указывать.

Аэрод нам ческ е характеристики вентилятора должны строить-

ся по данным аэрод намических испытаний, проведенных в соответствии ГОСТб10921.

В общем случае характеристика вентилятора (рис. 2.1) – это гразав с мость полного давления РV, мощности на валу N и КПД от подачи Q при постоянной скорости вращения рабочего ко-

1)индивидуальныеА, определяющие РV, N, вентилятора данного типа определенного размера при Дчисле оборотов ротора вентилятора n

взависимости от расхода Q;

2)безразмерные, характеризующие вентиляторы одной аэродинамической схемы, но разных размеров и с различной частотой враще-

ния рабочего колеса.

Эти характеристики необходимы при проектированииИи испытании вентиляторов. Характеристики строят в безразмерных парамет-Q 2N

где – плотность; u – окружная скорость РК; D – диаметр РК.

21

Си б

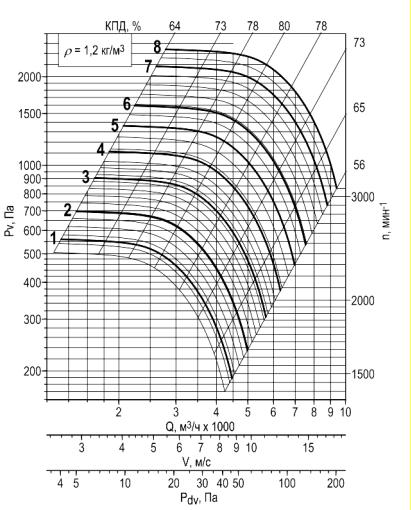

Рис. 2.1. ИндивидуальныеАДаэродинамические характеристики радиального вентилятора: Q – объемный расход;

РV – полное давление; V – скорость воздуха в выходном

сечении вентилятора; Р – динамическое давление вентилятора;

n – число оборотов; – плотность перемещаемой среды

dV И

2.3. Радиальные вентиляторы

В радиальном вентиляторе воздух поступает через входное отверстие, которое всегда имеет круглую форму, и выходит через выходное отверстие, имеющее квадратную или прямоугольную форму.

Радиальные вентиляторы изготавливаются в соответствии с ГОСТ 5976 90 и распространяются на вентиляторы общего назначения для обычных сред, одноступенчатые, с горизонтально расположенной осью вращения, со спиральными корпусами, с рабочими колесами

22

диаметром от 200 до 3150 мм, создающие полные напоры до 12 000 Па при плотности перемещаемой газообразной среды 1,2 кг/м3.

тандарт не распространяется на вентиляторы специального исполнения (пылевые, взрывозащищенные, коррозионно-стойкие и др.) и вентиляторы, встроенные в агрегаты и машины, в том числе конди-

Сционеры.

Радиальные вентиляторы классифицируются [6] следующим образом.

По создаваемому давлению:

н зкого давлен я, до 1000 Па; ляциисреднего давлен , от 1000 до 3000 Па;

высокого давлен , свыше 3000 Па.

ледует отмет ть, что вентиляторы низкого давления при увели-

среднего давлен й. Вентиляторы высокого давления используются в технолог ческ х установках, а также в вентиляционных системах при значительной протяженности воздуховодов и большом гидравличе-

диционирования воздуха и вентиляции, воздушного отопления и для производственных целей;

б) для технологических нужд – для перемещения агрессивных сред используют коррозионно-стойкие вентиляторы, выполненные из титана, нержавеющей стали, алюминия, винипласта, полипропилена, углеродистой стали с антикоррозионным покрытием; для перемещения воздуха с температурой выше 80 С используют термостойкие вентиляторы; для перемещения взрывоопасных сред (по специальным условиям) взрывозащищенные вентиляторы; для перемещения воздуха, засоренного механическими примесями, и пневматического транспортирования материалов с содержанием пыли более 100 мг/м3

23

используют пылевые вентиляторы с повышенными требованиями в отношении износоустойчивости;

в) дымососы – для перемещения дымовых газов (применяются в тяговых установках котельных).

По направлению вращения рабочего колеса:

правого вращения – если колесо вращается по часовой стрелке (со стороны станины);

левого вращен я, если колесо вращается против часовой стрелки. По классу в зав с мости от величины окружной скорости колеса u:к первому классу относятся вентиляторы с загнутыми вперед ло-

припри u > 50 м/с.

ко второму классу относятся вентиляторы с загнутыми вперед лопатками при u > 30 м/с и вентиляторы с загнутыми назад лопатками

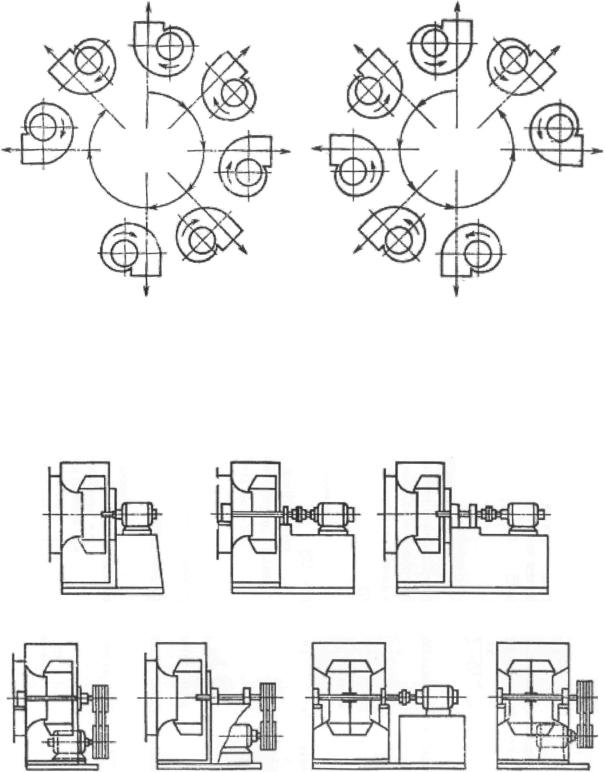

По расположен ю выходного отверстия: верхнее; правое; левое;

нижнее. Возможны промежуточные положения выходного отверстия (под углом к гор зонтали в 450).

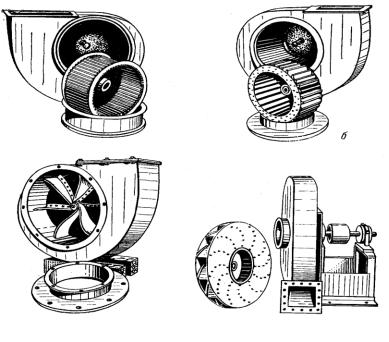

лом лопастей 12 или 24; в пылевого с 6 лопастями;

г высокого давления
