Дробь поднимается в верхний бункер с помощью пневмотранспорта от специальной воздуходувки. Тяга в котле обеспечивается дымососом, а подача воздуха – двумя вентиляторами.

Трубная система котла опирается на рамку каркаса. Облегченная обмуровка котла общей толщиной 110 мм крепится непосредственно к экранным трубам. КПД котла 91 % при работе на газе и 88 % при работе на мазуте. Циркуляционная схема котла приведена на рис. 12.

Задний экран конвективной части

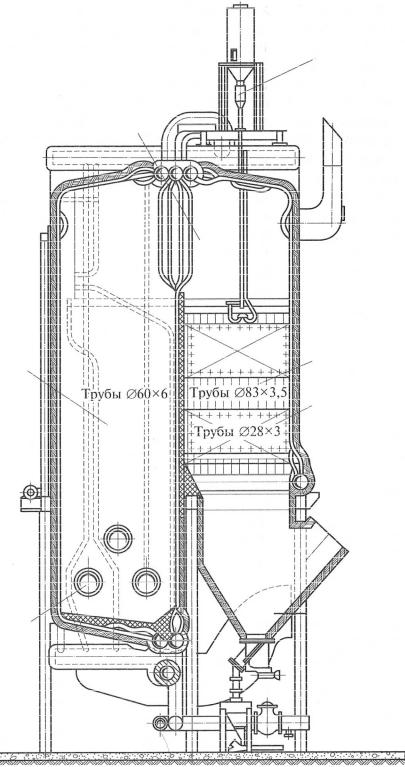

Рис. 12. Циркуляционная схема водогрейного котла ПТВМ-30

Водогрейные котлы ПТВМ-50 и -100. Котлы ПТВМ-50 и -100 (рис. 13) имеют башенную компоновку и выполнены в виде прямоугольной шахты, в нижней части которой находится полностью экранированная топочная камера 3. Экранная поверхность изготовлена из труб 60 3 мм и состоит из двух боковых, фронтального и

36

заднего экранов. Сверху (над топочной камерой) размещаются конвективные поверхности нагрева 2, выполненные в виде змеевиковых пакетов из труб 28 3 мм. Трубы змеевиков приварены к вертикальным коллекторам.

1

2

3

4

5

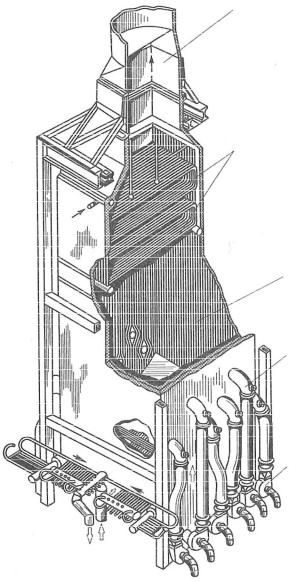

Рис. 13. Водогрейные котлы ПТВМ-50 и -100: 1 – дымовая труба; 2 – конвективные поверхности нагрева; 3 – топочная камера; 4 – газовая горелка; 5 – вентилятор

Топка котла ПТВМ-50 оборудована двенадцатью газомазутными горелками 4 с индивидуальными дутьевыми вентиляторами 5. Горелки расположены на боковых стенках (по шесть штук на каждой

37

стороне) в два яруса по высоте. Котел ПТВМ-100 имеет шестнадцать газомазутных горелок с индивидуальными вентиляторами.

Над каждым котлом установлена дымовая труба 1, обеспечивающая естественную тягу. Труба опирается на каркас. Котлы устанавливаются полуоткрыто, поэтому в помещении размещается лишь нижняя его часть (горелки, арматура, вентиляторы и т.д.), а все остальные элементы котла расположены на открытом воздухе.

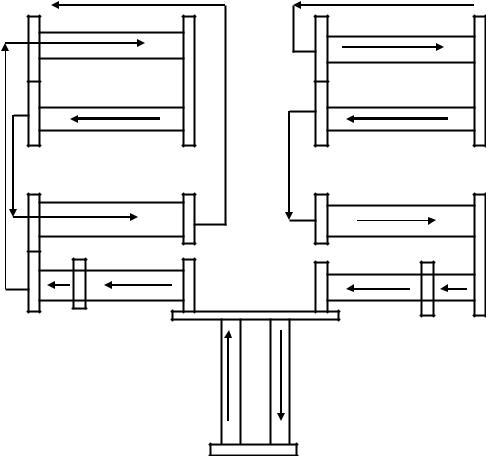

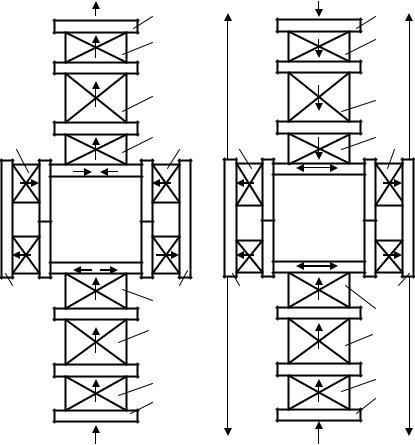

Рис. 14. Схема движения воды в котле ПТВМ-50: а – основной режим; б – пиковый режим: 1 – подводящие и отводящие коллекторы; 2 – соединительные трубы; 3 – фронтальный экран; 4 – конвективный пучок; 5, 6 – левый и правый боковые экраны; 7 – задний экран; 8 – коллекторы контуров

38

Вода в котле циркулирует с помощью насосов. Расход воды зависит от режима работы котла: в зимний период применяется четырехходовая схема циркуляции воды и режим работы принят как основной (рис. 14, а), а в летний период – двухходовая и режим работы – пико-

вый (рис. 14, б).

При четырехходовой схеме циркуляции вода из теплосети подводится в один нижний коллектор и последовательно проходит через все элементы поверхности нагрева котла, совершая подъемноопускное движение. После чего также через нижний коллектор отводится в тепловую сеть. При двухходовой схеме вода поступает одновременно в два нижних коллектора и, перемещаясь по поверхности нагрева (как показано стрелками на рис. 14, б), нагревается и затем направляется в тепловую сеть.

При двухходовой схеме циркуляции через котел пропускается почти в два раза больше воды. Это объясняется тем, что при этом режиме работы котла нагревается большее количество воды (чем в зимний период) и она поступает в котел с более высокой температурой

(110 вместо 70 ОС).

Водогрейные котлы серии КВ-ГМ. Стальные прямоточные кот-

лы КВ-ГМ конструктивно подразделяются на четыре унифицированные серии в зависимости от теплопроизводительности: 4 и 6,5; 10; 20 и 30; 50 и 100; 180 Гкал/ч. Котлы не имеют несущего каркаса. Обмуровка у них облегченная трехслойная (шамотобетон, минераловатные плиты и магнезиальная обмазка), крепится к трубам топки и конвективной части. Котлы КВ-ГМ-4 и -6,5 имеют единый профиль, как и котлы теплопроизводительностью 10, 20 и 30 Гкал/ч, и различаются глубиной топочной камеры и конвективной части.

Котлы КВ-ГМ-50 и -100 по конструкции сходны с ними и отличаются только размерами.

Водогрейные котлы КВ-ГМ-4 и -6,5. На рис. 15 приведены водогрейные котлы КВ-ГМ-4 и -6,5, которые имеют топочную камеру 6 и конвективную часть 5 поверхности котла. Топка полностью экранирована трубами 60 3 мм. Боковые экраны, свод и под топочной камеры образованы Г-образными трубами. На фронтальной стене котла установлены газомазутная ротационная горелка 1 и взрывной предохранительный клапан 2. Неэкранированные поверхности фронта закрыты огнеупорной кладкой, примыкающей к воздушному коробу горелки.
