Материал: 2455
1
А
А |
Б – Б |
|
|
Б |
|
А – А |
|
|
|
|
|
|
|
|
|
2 |
|
||
|
|
|
|
3
4
5
5
6
8
7
Б

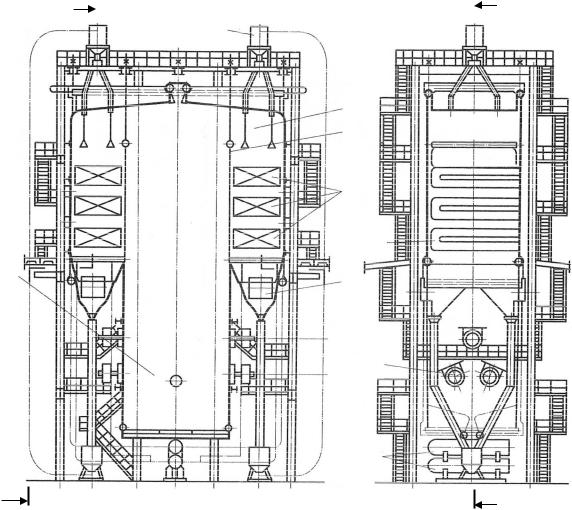

Рис. 18. Водогрейный котел КВ-ГМ-180: 1 – топочная камера; 2 – устройство дробеочистки; 3 – поворотный газоход; 4 – разделительный экран; 5 – конвективная поверхность нагрева; 6 – газоход уходящих газов; 7 – нижние коллекторы; 8 – газомазутная горелка
На боковых стенках топки под конвективными шахтами установлены по три-четыре газомазутные горелки 8, имеющие встречное расположение факелов. Для более глубокого регулирования теплопроизводительности котла без отключения отдельных горелок последние снабжаются паромеханическими форсунками с широким диапазоном регулирования. Продукты горения проходят топку, два поворотных газохода 3 и далее направляются в конвективные шахты. Топка отделена от конвективных шахт с помощью распределительных экранов 4. Для очистки поверхностей нагрева конвективных шахт котлы оборудованы установками 2 дробеочистки.
45
Библиографический список
1.Бузников Е. Ф. Производственные и отопительные котельные/ Е. Ф. Бузников, К. Ф. Роддатис, Э. Я. Берзиныш. – М.: Энергостройиздат, 1984. – 240 с.
2.Эстеркин Р. И. Промышленные котельные установки/ Р. И. Эстеркин. – Л.: Энергоатомиздат, 1985. – 400 с.
3.Делягин Г. Н. Теплогенерирующие установки/ Г. Н. Делягин, В.И. Лебедев, Б. А. Пермяков. – М.: Стройиздат, 1986. – 559 с.
4.Соловьев Ю. П. Проектирование теплоснабжающих установок для промышленных предприятий/ Ю.П. Соловьев. – М.: Энергия, 1978. – 192 с.
5.Роддатис К.Ф. Справочник по котельным установкам малой производительности/ К.Ф. Роддатис, А.Н. Полтарецкий. – М.: Энергоатомиздат, 1989. – 488 с.
6.Соколов Б.А. Котельные установки и их эксплуатация/ Б.А. Соколов. – М.: Издательский центр «Академия», 2008. – 432 с.
7.Роддатис К.Ф. Котельные установки/ К.Ф. Роддатис. – М.: Энергия, 1977.
–414 с.
8.Сидельковский Л.Н. Парогенераторы промышленных предприятий/ Л.Н. Сидельковский, В.Н. Юренев. – М.: Энергия, 1978. – 336 с.
9.Сидельковский Л.Н. Котельные установки промышленных предприятий/ Л.Н. Сидельковский, В.Н. Юренев. – М.: Энергоатомиздат, 1988. – 528 с.
10.Эстеркин Р.И. Котельные установки. Курсовое и дипломное проектирования/ Р.И. Эстеркин. – Л.: Энергоатомиздат, 1989. – 280 с.
46
ОГЛАВЛЕНИЕ
Введение………………………………………………………………………. 3
1.СХЕМА КОТЕЛЬНОЙ УСТАНОВКИ………………………............... 7
2.ПАРОВЫЕ КОТЕЛЬНЫЕ АГРЕГАТЫ ТЕПЛОГЕНЕРИРУЮ-
ЩИХ УСТАНОВОК………………………............................................... 13
2.1.Паровые котлы …………………………………………………..…… 15
2.2. Водогрейные котлы ………………………………………………….. 32
Библиографический список……………………………………………….. 46
47
Учебное издание
Галдин Владимир Дмитриевич
ПАРОВЫЕ И ВОДОГРЕЙНЫЕ КОТЛЫ
Учебное пособие
* * *
Редактор Н.И. Косенкова
* * *
Подписано к печати 12.2010 Формат 60 х 90 1/16. Бумага писчая Оперативный способ печати Гарнитура Таймс
Усл. п.л. 3,0, уч.-изд. л.2,18
Тираж 75 экз. Заказ Цена договорная
** *
Издательство СибАДИ 644099, Омск, ул. П. Некрасова, 10
-----------------------------------------------------
Отпечатано в подразделении ОП издательства СибАДИ
