Министерство образования и науки РФ ГОУ ВПО «Сибирская государственная автомобильно-дорожная

академия (СибАДИ)»

В. Д. Галдин

ПАРОВЫЕ И ВОДОГРЕЙНЫЕ КОТЛЫ

Учебное пособие

Омск

СибАДИ

2011

1

УДК 697.34 ББК 31.38 Г15

Рецензенты:

канд. техн. наук, доц. А.Д. Ваняшев (ОмГТУ); д-р техн. наук, проф. П.А. Лисин (ОмГАУ)

Работа одобрена редакционно-издательским советом академии в качестве учебного пособия для специальности 290107 "Теплогазоснабжение и вентиляция".

Галдин В.Д.

Г15. Паровые и водогрейные котлы: учебное пособие/ В.Д. Галдин.

Омск: СибАДИ, 2011. 47 с.

Рассмотрены принципы работы котельных установок тепловых электрических станций и промышленных предприятий. Приведены схемы и дано описание конструкций паровых и водогрейных котлов.

Пособие предназначено для выполнения практических и лабораторных работ, курсового и дипломного проектирования по дисциплине «Теплогенерирующие установки» для студентов специальности 270109 «Теплогазоснабжение и вентиляция».

Табл. 4. Ил. 18. Библиогр.: 10 назв.

ГОУ «СибАДИ», 2011

2

ВВЕДЕНИЕ

Примерно 85 % электрической энергии в нашей стране производится на тепловых электрических станциях, на которых электрическая энергия вырабатывается с использованием химической энергии сжигаемого органического топлива.

Конденсационные электрические станции (КЭС) предназначены только для выработки электрической энергии. Теплоэлектроцентрали (ТЭЦ) вырабатывают как электрическую, так и тепловую энергию.

Основными тепловыми агрегатами тепловой электрической станции являются паровой котел и паровая турбина. Паровой котел – это устройство для выработки пара с давлением выше атмосферного за счет сжигания топлива.

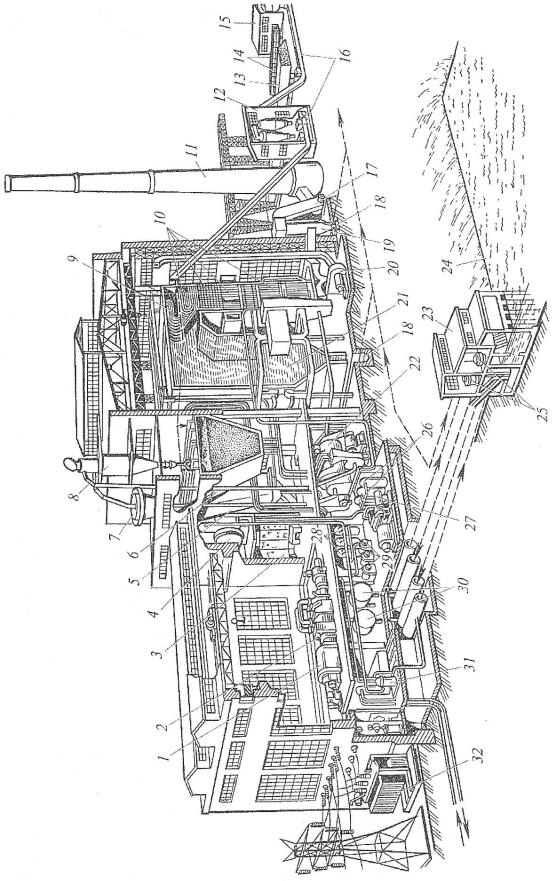

Последовательность получения и использования пара и преобразования одних видов энергии в другие можно проследить на примере электрической станции, работающей на твердом топливе (рис. 1), описание технологической схемы которой приведено в разд. 1. На рис. 2 показаны тепловые схемы подобных паротурбинных электрических станций.

В тепловой схеме конденсационной электрической станции (рис. 2, а) вырабатываемый в котельном агрегате пар поступает в турбину 2, которая приводит в действие генератор 3, вырабатывающий электрический ток. Отработанный пар поступает в конденсатор 5, откуда конденсатным насосом 6 направляется в подогреватель 7 низкого давления и далее в деаэратор 8, где из воды удаляются растворенные в ней газы – О2, СО2 и др.

Из деаэратора вода питательным насосом 9 подается в подогреватель 11 высокого давления. Деаэратор 8, подогреватели низкого 7 и высокого 11 давлений обогреваются паром регенеративных отборов от турбины 2. Для восполнения потерь конденсата используется вода, очищенная в установке 10 химической очистки воды.

Тепловая схема теплоэлектроцентрали (рис. 2, б) отличается от схемы конденсационной электрической станции наличием отводящих паропроводов к промышленным и тепловым потребителям пара и специальных подогревателей 13 сетевой воды – бойлеров, использующих отборы пара из турбины, насосов 14 сетевой воды, подающих горячую воду потребителям теплоты 12. Подпитка тепловой сети осуществляется с помощью подпиточного насоса 15.

3
