Си б Рис. 2.7. Га аритныеАразмеры концевого выключателя КУ-703
Д И

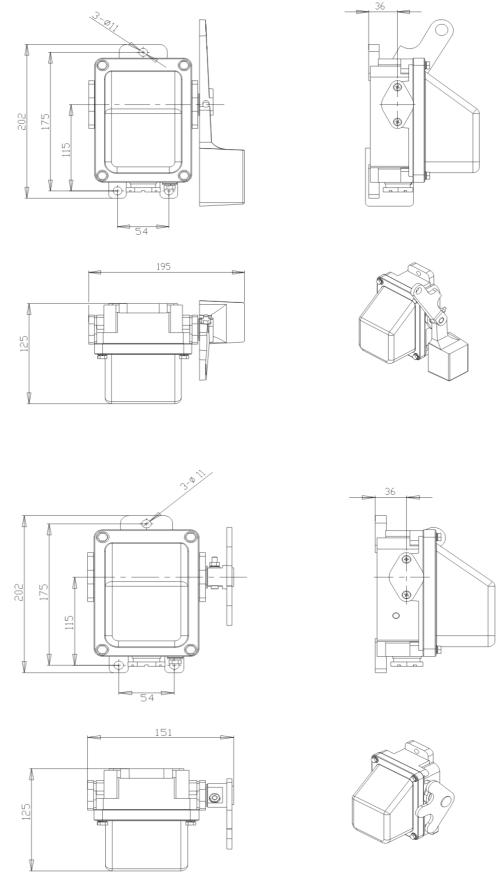

Рис. 2.8. Габаритные размеры концевого выключателя КУ-704 26
2.3. Концевые выключатели серии ВМ
В современных отечественных кранах для ограничений высоты подъёма крюковой подвески применяются концевые выключатели серии ВМ ООО НПП «Резонанс», г. Челябинск (рис. 2.9), ограничивающие перемещение крюка или стрелы перед подходом к оголовку
стрелы или упору [39]. |
|
|
|
С |
|
|
|
и |
|
|
|
б |
|
||

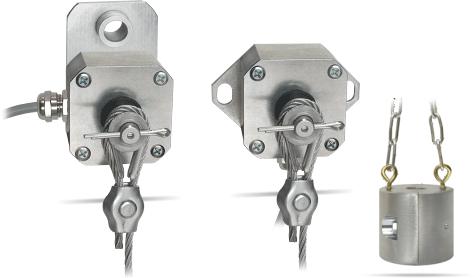

Рис. 2.9. Внешний вид концевого выключателя ВМ |
|||
Основные особенности и технические характеристики ВМ [39]: |
|||
А |
|||
• наличие бесконтактного электронного коммутатора внешней |
|||
цепи на основе полупроводниковых транзисторов; |
|||
• срабатывание при любом направлении приложения усилия к |
|||
рычагу выключателя; |
|
|
|
• герметичная конструкция; |
|
||
|
Д |
||
• широкий диапазон рабочих температур; |
|||
• светодиодный индикатор состояния выхода; |
|||
• защита от неправильной полярности питающего напряжения |
|||
и коротких замыканий; |
|
И |
|
• усилие срабатывания – 20 Н; |
|||
|
|||
• работа в бортовых сетях с напряжением 12 и 24 В;
• максимальный ток коммутации – 400 мА;
• падение напряжения на открытом ключе – не более 2,2 В;
• напряжение питания – 10 – 32 В постоянного тока;
• потребляемый ток – не более 16 мА.
27
Габаритные и присоединительные размеры концевых выключателей серии ВМ приведены на рис. 2.10 [39].
Си б А Д И

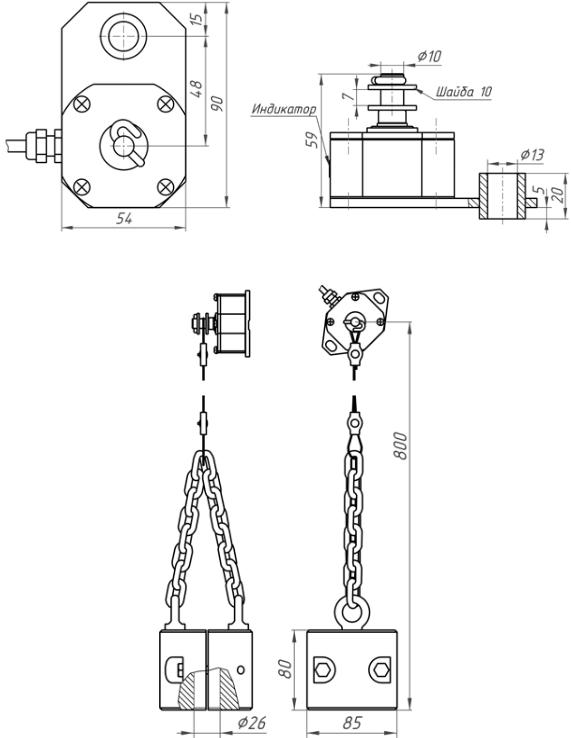

Рис. 2.10. Габаритные размеры концевого выключателя ВМ
Наличие бесконтактного электронного коммутатора внешней цепи является преимуществом концевых выключателей серии ВМ.
28
2.4. Ограничитель подъёма крюка ОПКМ-5.0
Ограничитель подъёма крюка ОПКМ-5.0 ЗАО «Инженернотехнический центр «КРОС», г. Ивантеевка (рис. 2.10) предназначен для контроля положения крюка и автоматического отключения привода лебёдки при приближении крюка к верхнему крайнему положению. ОПКМ-5.0 может применяться на кранах-манипуляторах, электроталях и кран-балках. Конструктивно ОПКМ-5.0 представляет собой однополюсный двухпозиционный концевой включатель механического т па, размещённый внутри металлического корпуса ориги-
нальной конструкц [40]. |
|
|
С |
|
|
и |
|
|
|
б |
|
|
А |
|
|

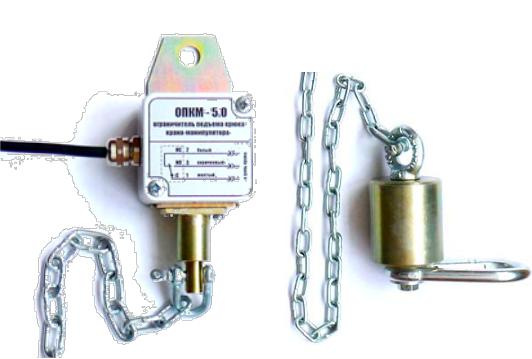

Рис. 2.10. Внешний вид ограничителя подъёма крюка ОПКМ-5.0 |
|
|
Д |
|
Основные особенности и технические характеристики ограни- |
||
чителя подъёма крюка ОПКМ-5.0 [40]: |
|
|
• |
герметичная конструкция; |
|
• |
наличие электромеханического коммутатора; |
|
• |
рабочий ход коммутатора – 3 мм; |
И |
|
||
• |
диапазон рабочих температур – от –40 до +40 °C; |
|
• |
степень защиты от внешних воздействующих факторов – IP54; |
|
• |
напряжение коммутируемой цепи – 24 В постоянного тока |
|
или 220 В переменного тока; |
|
|
• |
максимальный ток коммутации – 5 А. |
|
|
29 |
|
|
Контрольные вопросы и задания |
||
1. |
Что называется концевым выключателем? |
||
2. |
Назовите назначение и область применения концевых выклю- |
||
чателей. |
|
|
|
3. |
Назовите два основных типа концевых выключателей. В чем |
||
их различие в плане применения и функций? |
|||
4. |
Чем отличаются рычажные и шпиндельные путевые выклю- |
||
чатели? |
|
|
|
5. |
Объясн те пр нцип работы ограничителя подъёма крюка. |
||
конструкцию |
|
||
6. |
На каком расстоянии от оголовка стрелы крана ограничитель |
||
Сподъёма крюка должен обе печить остановку грузозахватного органа? |
|||
7. |
Какой концевой выключатель серии КУ может работать путе- |
||
вым выключателем? |
|
||
8. |
б |
||
Оп ш те |
|
концевого выключателя КУ-703. |
|
9. |
Какой з пр веденных выше ограничителей имеет наиболь- |
||
ший ток |
коммутац |
? |
|
10. |
Как е осо енности имеют концевые выключатели серии ВМ? |
||
11. |
|
А |
|
Опишите конструкцию концевого выключателя ОПКМ-5.0. |
|||
|
|
|
Д |
|
|
|
И |
