4 группа – указатель угла наклона крана 3. Указатель угла наклона имеет шесть светодиодов, соответствующих углам наклона 0, 3, 6, 9, 12, 15 градусов, которые загораются в соответствии с фактическим углом наклона крана. В промежуточных положениях могут го-

Норм ровщ к Н4 (см. рис. 3.50, г) предназначен для контроля настройки ограничителяА. Контроль настройки производится в служебном режиме, вход в который происходит при включении питания при нажатой кнопке 0%. Кнопкой «ВЫБОР АТЧИКА» выбирается номер датчика, загорается соответствующий светодиод. Контроль настройки для всех датчиков производитсяДпо показаниям АЦП на цифровом табло ограничителя [30].

Прибор считывания ПСИ-03 предназначен для обеспечения связи блока микропроцессорного и персонального компьютера при внесении служебной информации и считывании информации из регист-

1.Каковы назначение, область примененияИ, устройство и принцип работы прибора безопасности ПБТ-1?

2.Что используется в приборе безопасности ПБТ-1 для обработки, хранения информации и выработки управляющих сигналов?

3.Какие концевые выключатели имеются в приборе ПБТ-1?

4.Каким образом измеряется фактическая нагрузка в приборе безопасности ПБТ-1?

171

5. Какие индикаторы и органы управления расположены на передней панели блока обработки данных прибора безопасности ПБТ-1?

6. Сколько исполнительных реле имеет блок обработки данных прибора безопасности ПБТ-1?

7. Каковы назначение, область применения, устройство и принцип работы прибора безопасности АЗК110?

8. Перечислите функции прибора безопасности АЗК110.

9. Каковы функции контроллера CБУК СМ5 прибора АЗК110?

опускание груза?

172

6. ПРИБОРЫ ЗАЩИТЫ ОТ ОПАСНОГО ПРИБЛИЖЕНИЯ К ЛИНИЯМ ЭЛЕКТРОПЕРЕДАЧИ

В соответствии с правилами ПБ 10-382-00 стреловые краны должны быть оборудованы ограничителями рабочих движений для автоматического отключения механизмов подъёма, поворота и выдвижения стрелы на безопасном расстоянии от крана до проводов ЛЭП [12].

овременные пр боры защиты от ЛЭП определяют приближе-

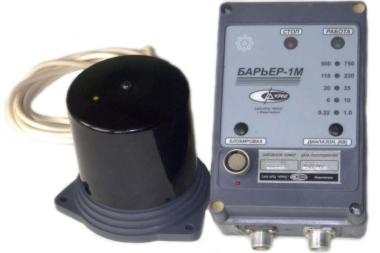

Рис. 6.1. Внешний вид устройства «Барьер-1М»

173

Устройство «Барьер-1М» позволяет [31]:

• обнаружить ЛЭП;

• уточнить границы опасной зоны;

• произвести остановку всех механизмов крана при вхождении головки стрелы в опасную зону;

• обеспечить возможность обратного движения (возможность выхода из опасной зоны);

• исключить возможность ошибочного выбора диапазона и сознательного зан жен я чувствительности.

2. Электропитание устройства осуществляется от бортовой сети крановой установки напряжением постоянного тока 24 В с колебаниями номинального значения от –4 до +6 В.

3. Ток, потребляемый устройством, – не более 0,3 А.

4. Величина тока, протекающего через контакты выходного реле, должна быть не более 10 А при напряжении постоянного тока до 30 В и не более 5 А при напряжении переменного тока до 250 В.

Состав устройства «Барьер-1М»:

•блок обработки сигнала БОС;

•антенный блок АБ;

•кабель для подключения к бортовой сети крана.

174

АБ представляет собой закрепленный на изолирующем основании стальной колпак, внутри которого размещена печатная плата. АБ крепится на оголовке стрелы.

БОС устанавливается в кабине крановщика и имеет пластмассовый корпус, внутри которого размещена печатная плата. На передней БОСпанели расположены кнопки «ДИАПАЗОН», «БЛОКИРОВКА», светодиодные индикаторы «РАБОТА», «СТОП», а также пять инд и- каторов диапазонов напряжения ЛЭП: «0,22 – 1,0»; «6 – 10»;

«20 – 35»; «110 – 450»; «500 – 750».

ным барабаном 12 ли 24 м и преобразователем напряжения 12/24 В.

Устройство «Барьер-1М» может быть дополнено комплектом трическойдополн тельных устройств для монтажа АБ и БОС, а также кабель-

Пр нц п действ я устройства основан на выделении АБ элексоставляющей электромагнитного поля ЛЭП, преобразовании её в частотный с гнал и на передаче её по линиям связи в БОС.

БОС вырабатывает с гналы на предупреждение крановщика и отключение всех основных крановых движений при заданных порогах

срабатыван я [31].

б ФункциональнаяАсхема устройства «Барьер-1М» представлена

на рис. 6.2. По линии связи КВ поступает напряжение питания в АБ. По линии связи АБ частотный сигнал передается в БОС, который вырабатывает сигналы на предупреждение крановщика и отключение механизмов крана при заданных Дпорогах срабатывания. Сигнал, наведенный на металлическом колпаке Б, поступает на антенный усилитель 1, с выхода которого подается на блок 2 преобразования напряжения в частоту. С выхода блока 2, а также блока питания 3 сигналы передаются в БОС на фильтр частотного сигнала 4. В фильтре 4 происходит отделение частотного сигнала от постояннойИсоставляющей. В микроконтроллере 5 происходит обработка информации, поступающей с фильтра частотного сигнала 4 и блока управления 7. Чем ближе находится АБ к проводам ЛЭП, тем выше уровень наведенного в АБ сигнала и тем выше частота сигнала на выходе блока 2 [6, 31].

Если частотный сигнал, поступающий на вход БОС, меньше порогового значения предупредительной сигнализации первого диапазона (0,22 – 1,0 кВ), микроконтроллер 5 удерживает транзистор Т, работающий в ключевом режиме, в открытом состоянии. При этом протекает ток через обмотку исполнительного реле 10, которое своими контактами замыкает цепь питания исполнительных механизмов крана, на передней панели БОС высвечивается светодиод «РАБОТА».

175
