4. ОГРАНИЧИТЕЛИ ГРУЗОПОДЪЁМНОСТИ ПОДЪЁМНИКОВ,КРАНОВ-МАНИПУЛЯТОРОВ И ЛЕСТНИЦ
4.1. Ограничитель предельного груза ОПГ-2000М
С |
|
|
|
Ограничитель предельного груза ОПГ-2000М, производимый |
|||
ЗАО Научно-производственное объединение «Техкранэнерго», г. Вла- |
|||
димир, предназначен для установки на автоподъёмники (вышки) и |
|||
краны-ман пуляторы |
служит для предупреждения их разрушения |
||
и/или опрок дыван я (для защиты их от перегрузок) при подъёме гру- |
|||
за, а также для световой сигнализации о перегрузке подъёмника. |
|||
В состав устройства ОПГ-2000М (рис. 4.1) входят [51]: |
|||
• |
блок управлен я контроля БУ – 1; |
||
|
б |
2; |
|
• |
тензометр |
датчик усилия – |
|
• |
монтажные элементы; |
|
|
ческий• комплект соед нительных кабелей. |
|
||
|
А |
||
|
|
2 |
1 |
|
|
Д |
|
возможность настройки порога срабатыванияИнепосредственно на подъёмнике;
индикация нормального режима работы;
индикация запрещенного режима работы;
два силовых реле для формирования сигналов блокирования механизмов подъёмника и звуковой сигнализации;
включение внешнего звукового сигнала;
отключение подъёмного механизма через 2 с при загрузке свыше 110%.
133
Технические характеристики ОПГ-2000М [51]:
диапазон измерения массы поднимаемого груза – от 200 до
1000 кг;
диапазон установки порога срабатывания – от 200 до 1000 кг; |
|
погрешность включения индикатора «СТОП» – 5 %. |
|
С |
|
|
два силовых выхода, ток коммутации – до 1,5 А. |
|
напряжение питания – от 9 до 30 В. |
потребляемая мощность – не более 5 ВА;
д апазон рабочих температур – от –40 до +50 °C;
степень защ ты от внешних воздействующих факторов – IP54. Пр нц п действ я ограничителя основан на приеме и преобра-
зованиина 10% БУ выра атывает прерывистый сигнал на включение исполнительного реле, прерывистого звукового сигнала подъёмника и ми-
аналогового с гнала с датчика первичной информации (преобразователя ус л я), последующим его усилении и сравнении с пре-
дельно допуст мым значением для данного типа подъёмника [51].
При достижениибпредельной грузоподъёмности (при загрузке свыше 110%) ограничитель сра атывает: БУ вырабатывает сигнал на выключение реле защиты, загорается красный индикатор на лицевой
При превышен номинальной грузоподъёмности не более чем
гание нд катора «СТОП» на крышке БУ.
панели БУ и звучит прерывистый звуковой сигнал подъёмника. Ограничитель ОПГ-2000М подключается к системе управления
подъёмника, цепям питания автомашины, цепям управления исполни- |
|
|
А |
тельными механизмами подъёмника и цепям управления звуковым |
|
сигналом. |
Д |
|
|
4.2. Ограничитель предельной грузоподъёмности ОПГ11
Ограничитель предельной грузоподъёмностиИОПГ11, производимый ООО НПП «Резонанс», г. Челябинск, предназначен для установки на подъёмники (вышки) и краны-манипуляторы. Устройство ОПГ11 при перегрузке подъёмника автоматически формирует электрические сигналы блокировки грузоподъёмных механизмов и включение световой и звуковой сигнализации [52].
ОПГ11 состоит из набора унифицированных датчиков и блока управления. Выпускается в различных модификациях ОПГ11-0х и исполнениях для различных типов и моделей подъёмников (с одной люлькой типа АГП-18, АГП-22, двумя люльками типа ПБСКМ-1 и ВС-22, кранов-манипуляторов и универсального исполнения).
134
Ограничитель ОПГ-11 соответствует требованиям правил ПБ 10-611–03 «Правила устройства и безопасной эксплуатации подъёмников (вышек)» и ПБ 10-257–98 «Правила устройства и безопасной эксплуатации кранов-манипуляторов».
Функциональные особенности ограничителя ОПГ11 [26]: С возможность настройки порога срабатывания непосредст-
венно на подъёмнике; два силовых выхода («сухие контакты») для формирования
сигналов блок рован я механизмов подъёмника и звуковой сигнализации;
ц фровой нтерфейс для интеграции в систему управления;
включен е звукового и светового сигналов подъёмника при его загрузке в д апазоне 100 – 110% относительно установленного порога срабатыван я (номинальной грузоподъёмности);
отключен е г дроподъёмного механизма через 2 с при загрузке свыше 110%.
Огран ч тель ОПГ-11 подключается к системе датчиков с помощью ц фрового нтерфейса RBus, к цепям питания автомашины,
цепям управления исполнительными механизмами подъёмника и цепям управления звуковым сигналом (рис. 4.2).иб
А Д И

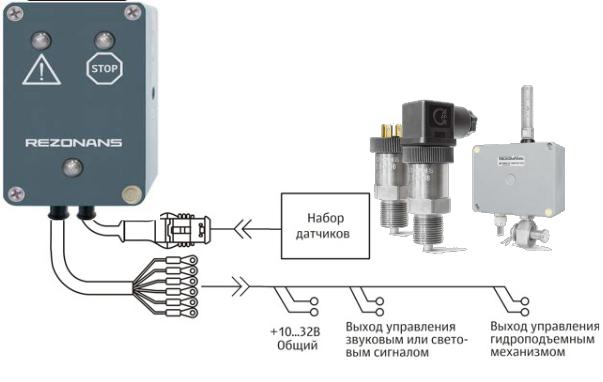

Рис. 4.2. Схема ограничителя ОПГ11
