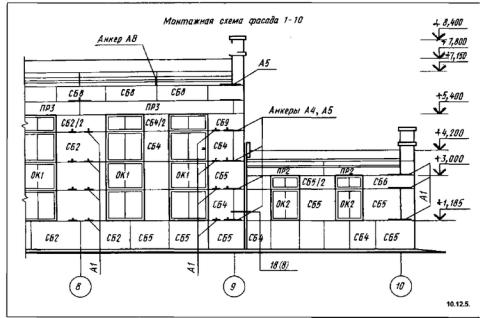

На чертеже фасада наносят отметки и размерыИ, а также привязку проемов и отверстий, не указанных на планах и разрезах. Кроме того, указывают вид отделки участков стен, отличающихся от остальных (преобладающих); наружные пожарные и эвакуационные лестницы, примыкающие галереи. В крупноблочных и панельных зданиях показывают разрезку стен на блоки и панели.
86
С |
|
|
|
|
ями |
проекций |
здания, строится на |
||
Чертеж фасада, |
являющийся одной из |
|||
|
б |
|
|
|
основании чертежей плана разреза. Все предварительные построения выполняют |
||||
тонкими л н |
. |
|
|
|

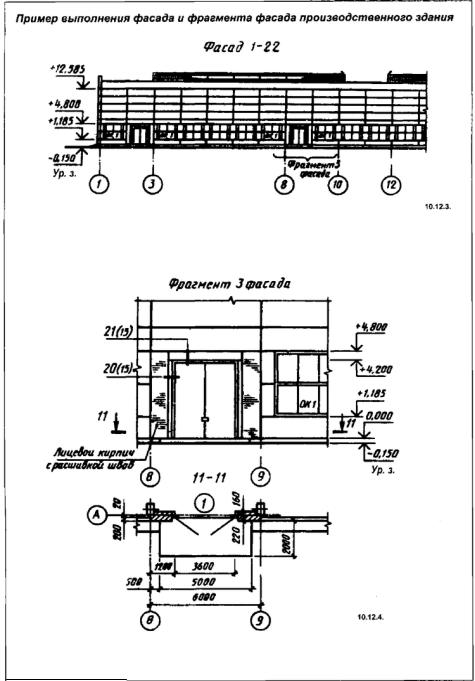

Чертеж фасада здан я вычерчивают в нижеследующей последовательности: |
||||
|
|
А |
|
|
Сначала проводят горизонтальную прямую линию толщиной, принятой для |
||||
обводки фасада. Ее выводят за контур примерно на 30 мм. Эта линия служит |
||||
основанием, на котором строят фасад здания (рис, 10.12.7). |
|
|||
Затем проводят |
вторую горизонтальную |
линию на |
расстоянии полтора |
|
|
|
Д |
||
миллиметра от первой — линия отмостки. |
|
|
||
Тонкими линиями проводят горизонтальные контуры цоколя, низа и верха проемов (оконных и дверных), карниза, конька и других элементов здания,
Далее проводят вертикальные линии координационныхИосей, стен, оконных и дверных проемов и т.п.
Вычерчивают ограждения балконов, дымовые и вентиляционные трубы и другие архитектурные детали фасада,
Наносят ссылочные кружки, обозначают элементы фасада, изображаемые на фрагментах, кружки координационных осей, выносные линии и знаки высотных отметок, а если необходимо, то и размерные линии.
Проставляют высотные отметки, марки осей, размеры, если это необходимо, выполняют все требуемые надписи. Для изображения фасада может применяться и другой порядок построения.
87
С |
|
||
и |
|
||
|
б |
|
|
|
А |
||
|
Контрольные вопросы к лабораторной работе №20-21 |
||
1. |
Что такое чертеж фасада промышленного здания? |
||
2. |
Д |
||
Для чего нужны чертежи фасадов промышленных зданий? |
|||
3. |
Какие элементы вычерчиваются на фасадах промышленных зданий? |
||
4. |
Какой фасад называют главным? |
И |
|
5. |
Какой фасад называют дворовым? |
||
|
|||
6. |
Какой фасад называют боковым? |
|
|
7. |
Какой фасад называют торцовым? |
|
|
8. |
Какие высотные отметки показываются на чертежах фасадов |
||
промышленных зданий? |
|
||
9. |
Размеры каких элементов показывают на чертежах фасадов промышленных |
||
зданий?
10.Какие оси вычерчивают на чертежах фасадов промышленных зданий?
88
Тема: Разработкачертежатиповогоузламеталлическойфермы
Лабораторнаяработа: Разработкачертежатиповогоузламеталлическойфермы
1. Цель – освоить виды металлических ферм, их конструктивные решения, методику черчения их узлов.
С |
|
2. Задание: начертить в пространстве «Модель» масштабе 1:1 геометрическую |
|
схему металлической фермы покрытия и один из ее узлов. |
|
3. Исходные данные |
|
и |

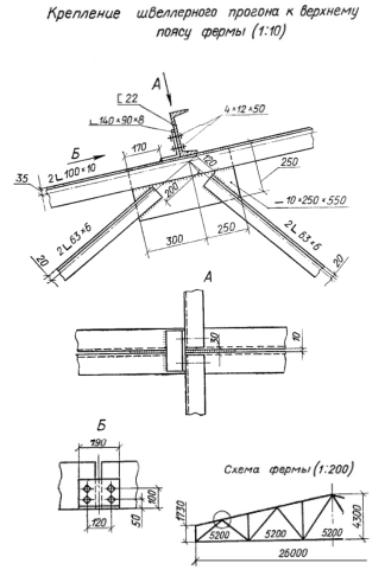

Вариант 1 |
|
|
б |
|
А |
|
|
Д |
|
И |
89

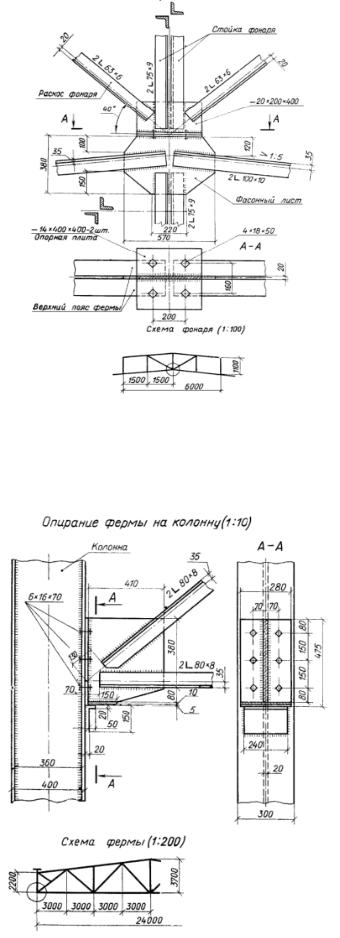

Вариант 2
Си б АВариант 3
Д И
