Материал: 2432

9. Какая высотная отметка обозначается «Ур. г. р.»?

10. Как расшифровать ссылку на узел ?

Тема: Разработка чертежей фасада жилого здания

СЛабораторная работа: Разработка чертежа фасада жилого здания

1. Цель– осво ть понятие фасада, последовательность разработки его чертежа.

положения2. Задан е: начерт ть фасад здания, приведенного в исходных данных к лабораторной работе №10-11.

3. Исходныеданныесм. исходные данные к лабораторной работе № 10-11.

4. Теоретбческ

На чертежах фасадов здания выявляется его внешняя композиция, показывается расположениеАокон, дверей, балконов, крылец, архитектурных и декоративных элементов, вентиляционных труб, входных и пожарных лестниц, водосточных труб. Рисунок оконных и дверных переплётов показывается на фасадах, выполненных в масштабе 1:100Ди крупнее; для окон приводятся условные обозначения направления их открывания, штриховкой, как правило, ограниченного контура выделяются участки стен, выполненные из материала, отличающегося от основного материала стен. Видимые контуры на чертежах фасадов выполняются сплошной тонкой линией, линия земли – сплошнойИосновной утолщённой линией (2S/3), выходящей за пределы фасада. Чертёж фасада строится на основании чертежей планов и разреза в следующей последовательности: − наносятся координационные оси и их марки; − проводятся горизонтальные линии земли, отмостки, цоколя, низа и верха проёмов, карниза, конька крыши и других элементов здания; − проводятся вертикальные линии стен, оконных и дверных проёмов, выступов и т.п.; − вычерчиваются переплёты окон и дверей, ограждения балконов, вентиляционные трубы, крыльцо входа, архитектурные детали фасада; − проставляются высотные отметки, выполняются надписи.

81

На чертежах фасадов должны быть указаны: крайние координационные оси; отметки уровня земли, цоколя, низа и верха проёмов, площадки входной лестницы, козырька, архитектурных элементов, карниза, верха стен, конька крыши, вентиляционных труб. Размеры на фасадах не проставляются. Пример оформления чертежа фасада жилого дома приведён в прил. 5.

10. Какие высотные отметки должны быть указаны на чертежах фасадов зданий?

82

Тема: Разработка чертежей фасада промышленного здания

Лабораторная работа: Разработка чертежа фасада промышленного здания

1. Цель – освоить методику разработки чертежей фасадов промышленных зданий.

2. Задание: начертить поперечный разрез здания, приведенного в исходных данных к лабораторной работе №12-13.

3. Исходные данные см. исходные данные к лабораторной работе №12-13

Главным фасадом называется вид здания со стороны улицы или площади. Определение других фасадов вытекает из их наименования. В проекте обычно дают фасады всех сторон здания. При его сложной конфигурации (Г- и Ш-образной и т.п.), фасады, находящиеся в разных плоскостях, допускается изображать на

А отдельных чертежах. На одинаковые фасадыДделают один чертеж.

Наименование фасада определяется крайними координационными осями,

между которыми располагают участок здания, изображенный на чертеже, или

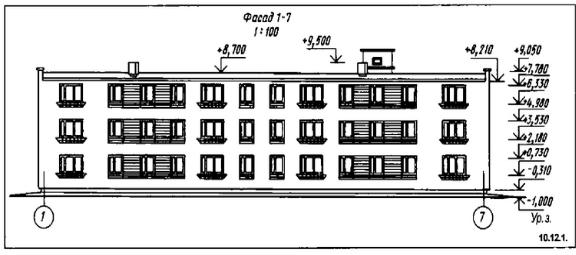

маркой оси, расположенной в фасадной стене, например, «Фасад 1—7», «Фасад А— В», «Монтажная схема фасада 1—13» и т.д. НаименованиеИфасада надписывают над

изображением с минимальным разрывом (рис. 10.12. Г).

Масштаб фасада должен быть минимальным, но достаточным для показа рельефа стены, проемов, отверстий в стенах и т.п.

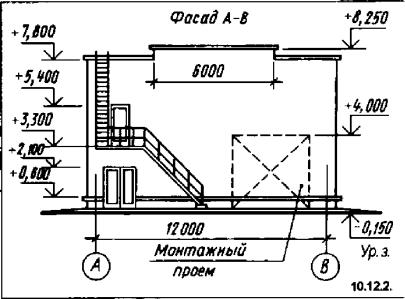

На чертежах фасадов желательно указывать деформационные швы, пожарные лестницы, трубы наружного водостока, пандусы у ворот, жалюзийные решетки, в том числе установленные вместо оконных переплетов, и т.п. Штриховкой выделяют участки стен, выполняемые из материала, отличающегося от материала всего здания. Штриховыми линиями показывают закладываемые монтажные проемы (рис. 10.12.2).

83

В зданиях промышленного типа при большой протяженности фасада с ритмичным расположением окон допускается рисунок оконных переплетов показывать только в крайних двуx-трех проемах с обоих концов здания; на

номера л ста, на котором они помещены. Чаще всего это фигурная

скобка, под которой указан номер листа (рис. 10.12.3). На рис. 10.12.3 показан фасад промышленного здан я, на котором выделен фрагмент, изображенный на рис. 10.12.4. Над фрагментомАделают надпись по типу: «Фрагмент фасада».

Д

В зданиях из сборных конструкций (крупныхИблоков, панелей и т.п.) фрагменты фасада не вычерчивают, а заменяют их ссылками на схемы расположения стен или фасадов (рис. 10.12.5). На фрагментах фасада подробно показывают все детали и наносят необходимые отметки и надписи.

84

СРазмеры, меющ еся на плане и разрезе, дают возможность вычертить фасад

б каждого проема ворот. А

Размеры на чертежах фасада, как правило, не проставляют, за исключением

размеров привязки элементов, не выявленных на планах, разрезах и фрагментах

(рис, 10.12.2 и 10.12.6). Д

На чертежах фасадов указывают отметки уровня земли, верха стен, входных площадок и элементов фасадов, расположенных в разных уровнях. На чертежах фасадов промышленных зданий проставляют также отметки верха стен, низа и верха проемов. Полочку отметки желательно развернуть Ив сторону от изображения.

На фасадах в ссылочных кружках маркируют детали, имеющиеся в проекте, если они не показаны на деталях планов и разрезов. При наличии фрагментов фасадов маркировку следует проводить только на фрагментах. На фасадах маркируют оконные блоки по типу ОК-1, ОК-2 и т.д. или схемы заполнения оконных проемов, если они не приведены на планах.

Марку типа заполнения проема проставляют на фасаде внутри контура оконного проема, а при малых размерах проемов — под ним или на выносной линии. Если все оконные проемы здания имеют однотипное заполнение, его на фасаде не маркируют.

85
