форсунок можно обеспечить равную подачу топлива всеми секциями на одном скоростном режиме путем изменения активного хода плунжеров насоса. Но на других режимах подача топлива отдельными форсунками будет различной, что приведет к повышенному расходу топлива и образованию дыма (сажи) в отработавших газах.

На установке (см. рис. 1.22) возможно также определить µF распылителя при различных подъемах иглы. Это необходимо для выполнения расчета топливной аппаратуры. Изменение эффективного (эквивалентного) проходного сечения в распылителе форсунки в за-

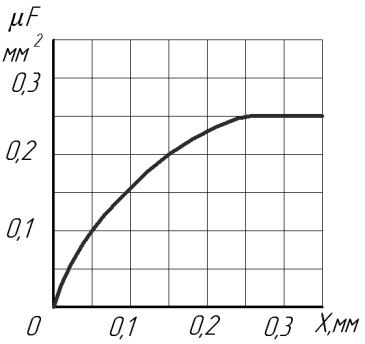

Рис. 1.23. Зависимость эффективного сечения распылителя µF от подъема (хода) иглы Х

Из анализа рис. 1.23 следует, что при подъеме иглы более чем на 0,25 мм значение µF остается неизменным. Значит, максимальный ход иглы должен быть равен 0,25 – 0,30 мм. При ходе иглы более 0,30 мм увеличиваются силы инерции и ударные нагрузки в зоне упора иглы и в зоне поса дочного конуса. Это приводит к деформации

41

опорной поверхности корпуса форсунки или «проставки» и посадочного конуса корпуса распылителя. При деформации конуса нарушается герметичность распылителя, приводящая к повышенному расходу топлива, увеличению токсичности отработавших газов и образованию кокса в сопловых отверстиях.

1.8. Конструкции насосов-форсунок для впрыска топлива

1.8.1. Насос-форсунка с механическим управлением

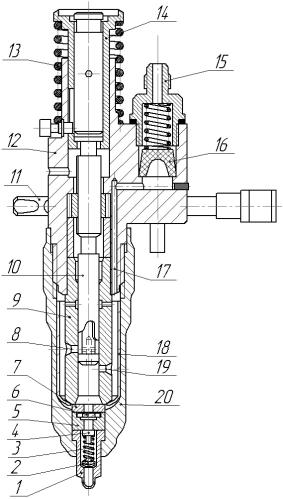

Для повышения давления впрыскиваемого топлива (до 100 МПа и более) применяют насосы-форсунки, в которых насос высокого давления и форсунка объединены в один агрегат (рис. 1.24). Между насосом и форсункой нет трубопровода, что позволяет повысить жесткость системы и создать высокое давление впрыска топлива.

42

При движении плунжера 10 вниз, под действием кулачка вала, и закрытии впускного окна 19 топливо под плунжером сжимается [35]. При открытом отсечном окне 8 сжатое топливо перетекает из пространства над плунжером через вертикальное и радиальное отверстия в линию низкого давления, не повышая давление. При закрытии косой кромкой плунжера отсечного отверстия 8 давление топлива повышается. При давлении более 15 МПа клапан 4 открывается, сжимая пружину 3, и топливо через отверстия соплового наконечника 1 в распыленном виде подается в камеру сгорания. Количество топлива изменяется движением рейки 11 и поворотом косой кромки плунжера относительно отверстия 8.

Пластинчатый обратный клапан 6 предотвращает заброс газов

большой объем соплового наконечника, что приводит к вытеканию топлива из распылителя и повышенному расходу топлива.

Главным недостатком насосов-форсунок с механическим управлением является неспособность управлять характеристикой впрыска

На рис. 1.25 приведен разрез насоса-форсунки, в которой применен электромагнит 1 (соленоид) с дозирующим клапаном 2, при помощи которого регулируется цикловая подача и угол опережения впрыскивания.

Топливо под давлением 0,2 – 0,3 МПа подается к входному отверстию 3. Когда клапан 2 открыт, топливо поступает в камеру нагнетания 5. Под действием кулачкового механизма толкатель 14 воздействует на плунжер 12. Если клапан 2 открыт, то совершается вытеснение топлива из камеры 5 через отверстие 3 в линию низкого давления. При закрытии клапана 2 плунжер 12 сжимает топливо, повышая давление в камере нагнетания 5. Под действием высокого давления игла 10, преодолевая усилие пружины 7, поднимается, открывая путь

43

топлива к сопловым отверстиям. Топливо в распыленном виде поступает в камеру сгорания двигателя. Топливо подается до тех пор, пока не откроется клапан 2. Количество подаваемого топлива и начало впрыска регулируется продолжительностью и началом закрытия клапана 2.

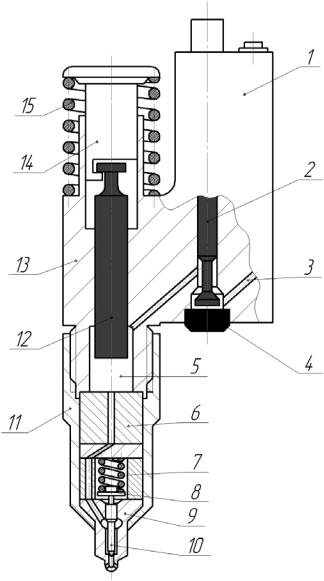

Рис. 1.25. Насос-форсунка с механическим приводом и электронным управлением:

1 – электромагнит; 2 – дозирующий клапан; 3 – отверстие для подвода топлива; 4 – заглушка;

5 – камера нагнетания; 6 – «проставка»; 7 – пружина распылителя; 8 – штанга;

9 – корпус распылителя; 10 – игла распылителя; 11 – гайка стяжная; 12 – плунжер; 13 – корпус форсунки; 14 – толкатель; 15 – пружина

44

1.8.3. Насос-форсунка с пьезоэлектрическим управлением

На рис. 1.26 показана насос-форсунка с пьезоэлектрическим управлением хода иглы распылителя [45]. Привод плунжера насоса высокого давления механический (от кулачкового вала). Дозирование топлива происходит с использованием клапана, который управляется при помощи пьезопривода (расчет пьезопривода приведен в гл. 7). За время подачи топлива в камеру сгорания игла распылителя может совершить несколько подъемов и осуществить многофазный впрыск.

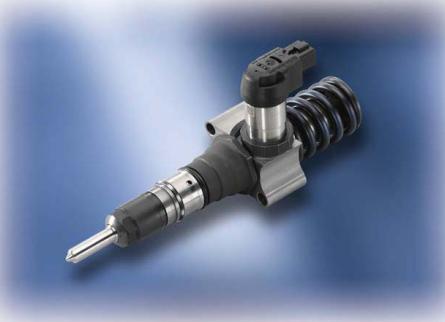

Рис.С1.26. Насос-форсунка с пьезоэлектрическим управлением

1.8.3.1. Процесс впуска топлива

После окончания впрыска топлива плунжер 4 (рис. 1.27) поднимается вверх. Подъем плунжера происходит под действием его пружины 3 вслед за поворотом кулачка и роликового коромысла насосафорсунки. Кулачок 1 имеет несимметричную форму, которая обеспечивает перемещение плунжера вверх с пониженной скоростью. При этом полость высокого давления 8 под плунжером заполняется топливом, поступающим через открытый пьезоэлектрический клапан (клапан управления) 5 из магистрали его подвода через наполнительное окно 12, расположенного в головке цилиндров.
