Vф форсунки 7. Когда давление в полости форсунки будет больше давления открытия иглы 8 (например, 20 МПа), игла поднимается, топливо под давлением Рc поступает к сопловым отверстиям и подается в распыленном виде в камеру сгорания.

Давление открытия иглы 8 зависит от усилия пружины 9, которое изменяется регулировочным винтом или толщиной прокладок. Подача топлива продолжается до тех пор, пока не откроется отсечное окно 10 (оно расположено ниже впускного окна). При отсечке винтовая канавка своей кромкой 11 открывает окно 10 и сжатое топливо из объема над плунжером перетекает по сообщающимся вертикальному 12 и горизонтальному 13 каналам в линию всасывания. Давление топ-

пояска идет разгрузка линии высокого давления на величину 60 – 100 мм3. Это снижает амплитуду повторной прямой волны давления и возможное появление дополнительных впрысков топлива. Дозирование топлива происходит путем поворота плунжера 1. При повороте

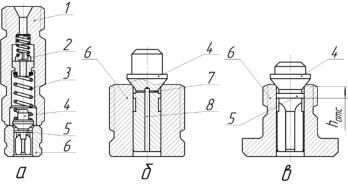

Рис. 1.2. Нагнетательные клапаны:

а – клапан с обратным дросселем; б – клапан с корректирующим отверстием; в – клапан перьевой; 1 – корпус штуцера; 2 – обратный дроссель (отверстие диаметром 0,6 мм); 3 – пружина; 4 – клапан нагнетательный; 5 – поясок

разгрузочный; 6 – корпус клапана; 7 – корректирующее отверстие; 8 – подводящее отверстие

6

Особенностью клапана насоса фирмы Bosch (рис. 1.2, а) является то, что в прямом направлении потока топлива он открывает обратный дроссель 2 и не оказывает сопротивление при подаче топлива. После отсечки подаваемого топлива поясок 5 нагнетательного клапана 6 производит разгрузку только полости штуцера. Отраженная волна давления, двигаясь от форсунки к насосу, проходит через малое отверстие в дросселе и гасится. Отсутствие отраженных волн стабилизирует подачу топлива, особенно на режиме холостого хода.

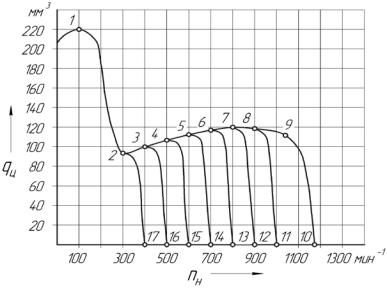

При помощи клапана с корректирующим отверстием изменяют внешний вид скоростной характеристики насоса высокого давления (рис. 1.3). Например, от точки 7 до точки 2 можно получить постоянное значение цикловой подачи, ее рост или снижение. Для этого из-

Рис. 1.3. Скоростная характеристика насоса (внешняя и регуляторная): (1-10) – точки внешней скоростной характеристики насоса при положении рейки на упоре; 1 – подача топлива на режиме пуска; 7 – цикловая подача на режиме максимального крутящего момента; 9 – цикловая подача на номинальном режиме; 10 – полное выключение подачи топлива при помощи всережимного регу-

лятора; 8-11, 7-12, 6-13, 5-14, 4-15, 3-16, 2-17 – регуляторные характеристики,

полученные при различных натяжениях главной пружины регулятора

В настоящее время вместо неуправляемых нагнетательных клапанов механического типа стали применять управляемые электромагнитные клапаны. Это связано с необходимостью повышения топливной экономичности и снижения токсичности отработавших газов ди-

7

зелей. Однако такие системы управления пока еще не нашли широкого применения в отечественных двигателях. Основным элементом этой системы является электроуправляющий дозирующий клапан, размещенный в полости над плунжером топливного насоса высокого давления [57].

На рис. 1.4 показана упрощенная схема электромагнитного клапана, позволяющего изменять начало и конец подачи топлива и дозировать его величину. Конструктивное исполнение электромагнитного клапана может быть различного вида.

Применение электромагн тного клапана значительно упрощает конструкцию плунжерной пары насоса высокого давления. Плунжер не имеет винтовой канавки для регулирования подачи топлива, представляет собой гладкий цилиндрический стержень, задачей которого является только подавать топливо в линию высокого давления. Величина давления топлива в линии нагнетания зависит от давления открытия иглы форсунки и проходного сечения распылителя. Движение плунжера во втулке осуществляется при помощи кулачка. Во втулке плунжерной пары отсутствует отверстие для отсечки топлива.

При подаче напряжения из блока управления на катушку 5 создается магнитодвижущая сила и якорь 4 перемещает иглу 3, прижимая ее к седлу 1. При закрытии клапана слив топлива прекращается и давление в линии нагнетания (в трубопроводе и полости форсунки) резко повышается. Когда давление станет больше давления начала открытия иглы форсунки, игла откроется и начнется впрыск топлива в

8

камеру сгорания. Впрыск топлива продолжается до тех пор, пока на катушку 5 подается напряжение. При отсутствии напряжения магнитное поле катушки 5 исчезает и под действием пружины игла 3 возвращается в исходное положение. Между седлом клапана 1 запорной частью иглы 3 образуется зазор, через который сливается топливо из линии нагнетания. Давление топлива снижается, впрыск топлива прекращается. При помощи электромагнитного клапана осуществляется также изменение начала впрыска топлива и угол опережения впрыска относительно верхней мёртвой точки (ВМТ).

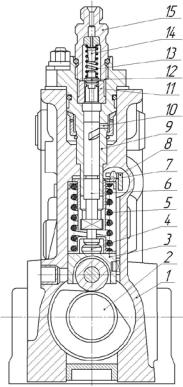

На рис. 1.5 приведена конструкция насоса высокого давления фирмы Bosch (Германия) с жестким корпусом. Рассмотрим принцип действия рядного насоса плунжерного типа, который применяется для

Рис. 1.5. Насос высокого давления фирмы Bosch: 1 – корпус насоса; 2 – вал кулачковый специальной

формы; 3 – толкатель; 4 – пята толкателя; 5 – пружина толкателя; 6 – плунжер; 7 – поворотная втулка; 8 – рейка насоса; 9 – втулка плунжера; 10 – окно впускное;

11 – седло клапана; 12 – нагнетательный клапан; 13 – пружина нагнетательного клапана;

14 – вытеснитель; 15 – штуцер

9

При движении плунжера вниз топливо через впускное окно 9 заполняет пространство над плунжером. Топливо подается в головку насоса при помощи подкачивающего насоса под малым давлением 0,2 – 0,3 МПа. При движении плунжера вверх, когда верхняя кромка плунжера 6 закроет окно 10, происходит сжатие топлива и повышение давления.

Топливо под высоким давлением перемещается к форсунке. Давление действует на площадь иглы, открывая ее. Давление открытия зависит от способа смесеобразования и лежит в пределах 12 – 30 МПа. Отсечка происходит в момент, когда верхняя кромка паза плунжера 6 достигнет кромки окна 10. Паз плунжера (винтовая кромка) 6 соединяется отверстием с полостью нагнетания.

Количество топлива, поданного за цикл, регулируется изменением активного хода плунжера путем поворотаИплунжера. Этот спо-

соб регулирования количества топлива, поданного насосом, называет-

ся отсечкой в конце подачи. При поворотеДплунжера 6 изменяется положение винтовой (косой) кромки наклонного паза относительно

отверстия 10. Изменяется величина активного хода плунжера и подача топлива. А

Поворот плунжера происходит при помощи рейки, соединенной рычагом с всережимным регуляторомб . Рейка соединяется при помощи втулки 7 с плунжером 6. На некоторых насосах рейка выполняется с нанесением зубьев. иПоворот плунжера осуществляется зубчатым сектором с втулкой, меющей паз, в который входит плунжер.

Процесс Сподачи топл ва имеет волновой характер. После прекращения подачи топл ва закрытия иглы распылителя форсунки волна давления движется в обратном направлении от форсунки к насосу. Отразившись от клапана, волна давления движется обратно к форсунке. Если давление отраженной волны будет больше давления начала открытия иглы, то игла откроется и начнется дополнительный впрыск топлива. Данное явление называют «подвпрыском», топливо плохо распыливается и сгорает с образованием сажи. При этом расход топлива резко увеличивается, в каналах распылителей возможно образование кокса. Для устранения «подвпрысков» топлива применяют разгрузку линии высокого давления при помощи особой конструкции нагнетательных клапанов.

На рис. 1.6 показана форсунка фирмы Bosch с укороченной штангой 5. Масса штанги уменьшена для снижения сил инерции и контактных напряжений в зоне посадочного конуса распылителя.
