В рамном каркасе основные несущие функции выполняет система колонн и ригелей, расположенных в двух направлениях. Ригели жестко соединены с колоннами и образуют пространственную систему, состоящую из плоских рам. Рамы воспринимают всю совокупность действующих на здание вертикальных и горизонтальных нагрузок с передачей х на фундаменты. Усилия в плоскости дисков перекрытий

внешних горизонтальных нагрузок, перекрытия воспринимают усилия,

При выборе материала для элементов каркаса учитывают: размеры пролетов и шага колонн, высоту здания, величину и характер нагрузок, действующих на каркас, параметры и агрессивность воздушной среды производства, район строительства, требования огнестойкости и долговечности и технико-экономические факторы.

Железобетонные конструкции отличаются высокой долговечностью, несгораемостью и незначительной деформативностью. Применение их позволяет экономить сталь и для содержания требуются небольшие эксплуатационные затраты. Недостатки железобетонных конструкций: большая масса, значительная трудоемкость стыковых соединений, затруднительность устройства монолитных конструкций зимой, сложность работ по усилению, перестройке и разборке конструкций.

21

Стальные конструкции, по сравнению с железобетонными, обладают относительно малой массой, большей несущей способностью, меньшими габаритами, высокой индустриальностью, лучшей транспортабельностью и малой трудоемкостью монтажа. Сталь отличается большим постоянством свойств, однородностью и надежностью. Усиление стальных конструкций производится с меньшими затратами.

К недостаткам стальных конструкций относятся: подверженность корроз сн жен е несущей способности под воздействием высокой

кий коэфф ц ент температурного расширения, невысокая жаропрочность трудоемкость разования соединений.

при низк х температурах, не о разует искр при ударе по нему твердыми предметамижелезобетонных. Отр цательные свойства алюминиевых конструкций высошевле и стальных конструкций, менее трудоемки в

Деревянные конструкции имеют малую массу, незначительный коэфф ц ент температурного расширения, высокую стойкость в различных химических средах и хорошую транспортабельность. Они де-

Существенные недостаткиАдеревянных конструкций: подверженность загниванию, возгораемостьД, значительная деформативность под воздействием нагрузок и вследствие усушки или разбухания древесины.

изготовлении.

Каменные конструкции в качестве несущих элементов применяют редко, главным образом в мелкопролетных зданиях без мостовых кра-

К преимуществам каменных конструкций относятся долговечность, огнестойкость и большие залежи природного камня, к недостаткам большая трудоемкость обработки и сложность возведения в зимнее время.

Несущие конструкции из пластмасс - применяют в основном в ограждениях зданий. Отличительные качества этих конструкций: легкость, индустриальность, коррозионная стойкость, но не высокая огнестойкость, повышенная деформативность и быстрое старение.

Несущие конструкции промышленных зданий массового строительства, как правило, монтируют из сборного железобетона.

Применять сталь в одноэтажных зданиях допускается в следующих случаях для стропильных и подстропильных конструкций в отапливаемых зданиях с пролетами 30 м. и более; в не отапливаемых зданиях с ас-

22

боцементной кровлей (с пролетами до 12 м. включительно при грузоподъемности подвесных кранов более 2 т. и пролетом 18 м. при грузоподъемности подвесных кранов более 3,2 т.) и в зданиях с пролетами 24 м и более.

тальные конструкции можно применять: в не отапливаемых зданиях с рулонной кровлей с пролетами 30 м и более;. в многопролетных зданиях с пролетами ≥ 18 м; в зданиях с подвесными кран-балками (монорельсами) грузоподъемностью более 5 т; в зданиях строящихся в особых услов ях сейсм ки просадочных грунтов и др.; в зданиях с развитой

тельных колодцевб, печные и разливочные пролеты и т. п.); в тех случаях, когда колонны зданийАприняты стальные.

Стальные колонны можно предусматривать в зданиях, возводимых в труднодоступных районах (если отсутствует база производства железобетонных конструкций); в других случаях при высоте от пола до низа ферм 6олее 18 м; при наличии мостовых кранов грузоподъемостью 50 т и более независимо от высоты колонн, а так же меньшей грузоподъемности кранов при весьма тяжелом режиме работы; когда шаг колонн превышает 12 м; при двухъярусном расположении мостовых кранов.

промышленного здания состоит из поперечногоИсвязевого каркаса, объединенного в пространственную систему плитами или прогонами покрытия, связями и другими элементами. Под поперечными рамами в данном случае понимают жестко защемленные в фундаменты колонны и шар- нирно-опирающиеся на них стропильные конструкции – балки и фермы

(рис. 6).

23

Си

Рис. 6. Конструктивныебэлементы одноэтажного здания с железобетонным каркасом

1 – фундамент; 2 – колонна; 3 – подстропильная ферма; 4 – стропильная ферма; 5 – светоаэрационный фонарь; 6 – плита покрытия; 7 – пароизоляция; 8 – утеплитель; 9 – выравнивающий слой; 10 – кровельный ковер; 11 – воронка внутреннего водостока; 12 – ендова средняя; 13 – то же, пристенная; 14 – стеновая панель; 15 – оконная панель; 16 – подкрано-

бетонный каркас одноэтажного здания входят фундаментные балки, подкрановые (при наличии мостовых кранов) и обвязочные (при стенах из мелких элементов), а также под стропильные Иконструкции, если шаг колонн больше шага стропильных контрукций.

Фундаменты и фундаментные балки.

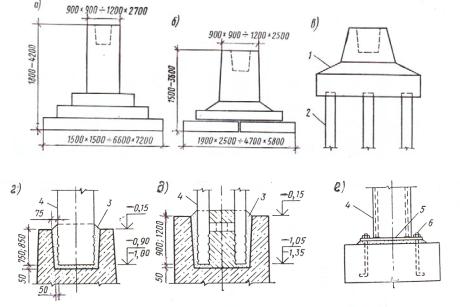

Колонны каркаса, как правило, опирают на отдельные железобетонные фундаменты с подколонниками стаканного типа, а стены - на фундаментные балки (рис. 7). Ленточные фундаменты под ряды колонн или сплошные под здания (за исключением фундаментных плит в универсальных зданиях) устраивают редко - на слабых или просадочных грунтах и при больших ударных воздействиях на грунт технологических агрегатов.

24

По способу возведения фундаменты могут быть монолитными, сборными, свайными и т.п.

В целях сокращения числа типоразмеров колонн, верх фундаментов, как правило, располагают на отметке -0,15 м., причем независимо от их глубины заложения. Это позволяет монтировать колонны при засыпанных котлованах и «пазух» после устройства подготовки под полы и прокладки подземных коммуникаций.

тены каркасных зданий опирают на железобетонные фундаментные балки, укладываемые между подколонниками фундаментов на бе-
