Помещения для сушки. обеспыливания. химической чистки спецоде-

жды размещаются при гардеробных спецодежды площадью 0,15xB1,2, в соответствии с [1, табл.3], но не менее 4 м2. Необходимость устройства данного помещения см. [1, табл.2]. Стирка и химчистка производятся в

централизованных прачечных-химчистках.

СПри гардеробных необходимо также предусматривать: инвентаряУборные с кол чеством приборов, принимаемых из расчета В2 /60 и В1 /100 [1, табл.3]. При этом площадь тамбура при уборной определя-

Места для чистки обуви, бритья, сушки волос располагают при гар-

деробной уличной или домашней одежды. Площадь помещения опреде-

ляется по [1, табл.3] как 0,01×В1,2, но не менее 4 м2.

ется в соответств с [1, та л.3, прим.3], размеры, а следовательно, и

площадь каб н санузла - по [1, та л.1].

Помещентамбуря для дежурного персонала с местом для уборочного

площадью 0,02×B1,2 [1, табл.3], но не менее 4 м2.

Уборные. Общее количество приборов (унитазов и писсуаров) N1, N2 принимается равным В1/18 в мужской уборной, количество унитазов в

0,4×N2 соответственноА, но не менее 2м2 в соответствии с [1, табл.3, прим.3] размещают умывальники по одному на четыре сантехнических приборов и электрополотенца по одномуДна два умывальника.

женской В2/12 в соответствии с [1, табл.3]. Размер кабин и ширина прохода между рядами ка ин, писсуаров назначаются в соответствии с [1,

табл.1]. Вход в у орную через . В тамбуре площадью 0,4×N1,

Курильные размещают отдельно от уборных площадью 0,02×В1 в соответствии с [1, табл.3], но не менее 6 м2.

Помещения для обогрева или охлаждения предусматривают при не-

благоприятных воздействиях (тепловое облучение или охлаждение) на работающих (группа производственных процессовИ2а, 2б, 1в). Площадь помещений назначается в соответствии с [1, табл.3] из расчета 0,l×В (учитывая только работающих, подверженных данным воздействиям). Минимальная площадь помещений 12 м2 .

Места для размещения полудушей предусматривают при производ-

ственных процессах, связанных со значительным тепловым облучением работающих. Количество полудушей принимают равным В/15, но не менее одного, принимая во внимание только тех работающих, которые подвергаются интенсивному тепловому облучению [1, табл.3].

Респираторные необходимо предусматривать при производственных процессах, связанных с выделением вредных для организма человека веществ, витающих в воздухе. Площадь помещения определяется по [1, табл.3] как 0,07×В, но не менее 4 м2, учитывая только работающих,

подверженных вредному аэрозольному воздействию.

16

Помещения здравоохранения. Медпункт необходимо предусмотреть на предприятиях с 50≤А≤300 человек [1], при A≥300 человек в здании должен быть предусмотрен здравпункт. Площадь медпункта 12 м2 при 50<А<150 или 18 м2 при 151≤A≤300 человек. Медпункт размещают на первом этаже АБК и проектируют с естественным освещением. Мед-

СПомещен я для л чной гигиены женщин размещают смежно с жен-

пункт необходимо оборудовать умывальником.

скими уборными со входом из тамбура уборной. Помещение оборудуется биде со смес телем горячей и холодной воды, скамьей для раздевания, тумбочкой для хранен я гигиенических материалов. Количество кабин в помещен ях для л чной гигиены принимается из расчета В2/75 [1]. Размер каб ны, а следовательно, и площадь принимать по [1, табл.1].

сматриватьпри про зводственных процессах, связанных с работой стоя или с в брац ей, передающейся на ноги. Ножные ванны размещают в

Ножные ванны (установки гидромассажа ног) необходимо преду-

Помещениярабочееи места отдыха в время и помещения психоло-

данными помещениямиА.

гической разгрузки размещают, как правило, при гардеробных домашней

одежды и здравпунктах. Площадь помещений принимается по [1, табл. 6]

Инголяторий следует предусматривать при производственных процессах, связанных с выделением пыли или газа раздражающего действия.

Площадь помещения определяется по [1, табл. 6] как 1,8хВ, учитывая только тех работающих, которые пользуются данным помещением.

из расчета 0,9хВ, учитывая только тех работающих, которые пользуются Д

обогрева или охлаждения, полудущи, устройства питьевого водоснабжения необходимо размещать как можно ближе к переходу в производственный цех.

В соответствии с п.5.19 [1] уборные, курильныеИ, помещения для

Помещения общественного питания. При численности работающих в смену В более 200 человек следует предусматривать столовую, работающую на полуфабрикатах, до 200 человек столовую-раздаточную (буфет) с ограниченным набором производственно-подсобных помещений. Столовые желательно размещать на первом этаже. Количество посадочных мест n в столовой принимать из расчета В/4. Площадь столовойдоготовочной принимать из расчета 4,2хn. Площадь столовойраздаточной принимается из расчета 2,8хn. Площадь зала для посетителей в составе общей площади столовой - 2хn. Количество умывальников

17

в столовую принимать из расчета n/15. При столовой необходимо предусматривать санузел. Количество унитазов в женской уборной при столовой принимать из расчета В2/60. Количество унитазов и писсуаров в

принимается в зависимости от числа работающих в цехе в смену площа-

С24 м2. ибАДИ При входе в здания АБК нео ходимо предусмотреть тамбур. Если

дью 24 м2 при 50≤B≤100 или 36 м2 при l00<B≤200.

Адм н страт вные помещения. Площадь кабинетов (руководителя

предпр ят я, технолога и мастеров) принимается по заданию на проек-

тирован е. Общая площадь кабинетов для ИТР и служащих определяется по задан ю на проект рование, исходя из количества ИТР и служащих и расчетной площади помещения на одного человека.

При каб нетах для ИТР и служащих необходимо предусмотреть туалет мужской женск й, имеющий по одному санитарно-техническому

прибору. Размеры ка н и там ура при уборной см. [1, табл.1,3].

Помещен я о щественных организаций. В соответствии с [1, табл.9]

температура наиболее холодной пятидневки (обеспеченностью 0,92) ниже, чем -300С - двойной там ур. Устройство тамбура в VI климатическом районе не требуется.

В здании АБК необходимо предусмотреть вестибюль площадью 0,2хВ, а для зданий, расположенных в северной строительноклиматической зоне, площадью - 0,25хВ, но не менее 18 м2. На каждом этаже здания должны находиться помещения для хранения, очистки и сушки уборочного инвентаря, оборудованные системой горячего и холодного водоснабжения площадью не менее 4м2 [1.п. 4.8].

Суммируя площади всех перечисленных ранее помещений учитывая то, что на площадь, коридоров и проходов приходится 10 - 15 % от общей площади помещений АБК, и то, что в здании необходимо расположить две лестничные клетки, занимающие ячейку 3х6 м первого второго этажа, можно получить общую площадь АБК.

АБК по отношению к производственному корпусу может быть пристроенным, встроенным или отдельно стоящим зданием. Пристроенный АБК примыкает к производственному корпусу продольной стороной или торцом. Пристройки располагаются со стороны наиболее многолюдных и наименее пожаро-взрывоопасныx производств. В относительно широкой пристройке (6, 9 м) планировку санитарно-бытовых помещений решают в

18

виде последовательно расположенных гардеробных блоков и других помещений, которые соединены магистральными коридорами или боковым проходом, расположенным у наружной или вдоль смежной с цехом стены, а также в виде последовательно расположенных залов, занимающих всю ширину пристройки.

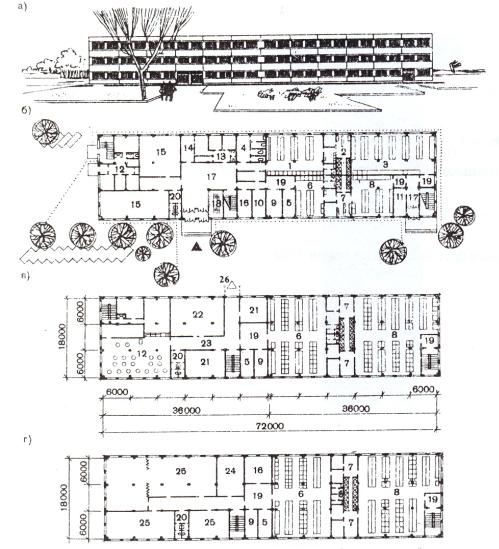

СибАДИРис. 5. Административно-бытовой корпус для предприятий алюминиевой промышленности:

а - фасад; б - план первого этажа; в – план второго этажа; г – план третьего этажа; 1 – женская гардеробная рабочей одежды; 2 – душевая; 3 – женская гардеробная домашней одежды; 4 – помещение личной гигиены женщин; 5 – помещение сушки одежды; 6 – мужская гардеробная

рабочей одежды; 7 – душевая; 8 – мужская гардеробная домашней одежды; 9 – помещение обеспыливания; 10 – ремонт обуви; 11 – раздаточная молока; 12 – столовая на 75 мест; 13 – здравпункт; 14 – ингаляторий; 15 – техническое помещение; 16 – вентиляционная камера; 17

– вестибюль и коридоры; 18 – гардеробная верхней одежды; 19 – тамбуры гардеробных; 20 – санитарный узел; 21 – помещение общественных организаций; 22 – красный уголок; 23 – проход в цех и коридор; 24 – контора; 25 – лаборатории; 26 – переход в производственный корпус.

19

Планировка в пристройке шириной 12, 15, 18 м может быть решена в виде залов, занимающих всю ширину пристройки, или таким образом, чтобы конторские помещения располагались вдоль наружных стен, а са-

В данном курсовом проекте согласно заданию разрабатывается проектное решение одноэтажного производственного здания (цеха или корпуса) и административно-бытового корпуса. Для этих зданий могут быть использованы конструктивные каркасные системы – рамная, связевая, рамно-связевая и смешанная. В статическом отношении они отличаются

способом восприятия внешних нагрузок и в конструктивном решении основных узлов.
