а

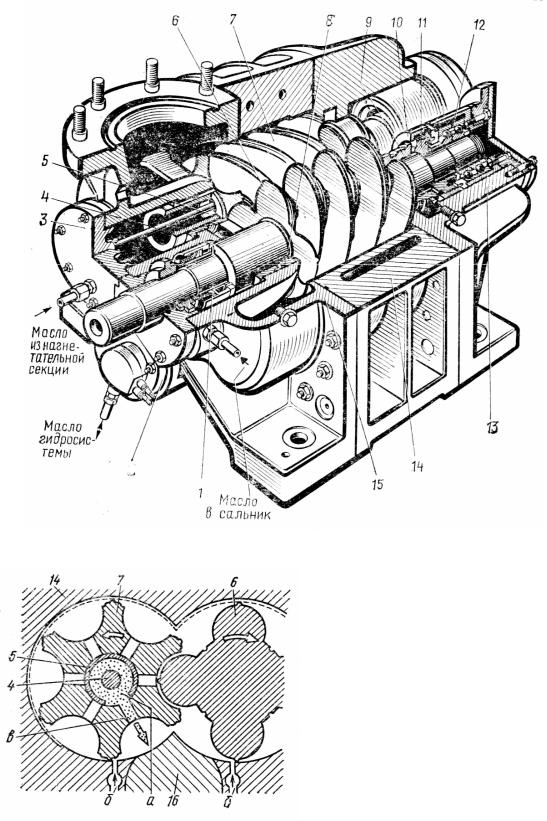

Рис. 47. Винтовой компрессор: а – общий вид; б – профиль винтов; 1 – сальник; 2 – механизм регулирования производительности; 3 – крышка; 4, 5

– разгрузочные поршни; 6 – винт ведущий; 7 – винт ведомый; 8, 10-12 – подшипники; 9 – корпус; 13 – секция нагнетания; 14 – секция винтовая; 15 – секция всасывающая

б

65

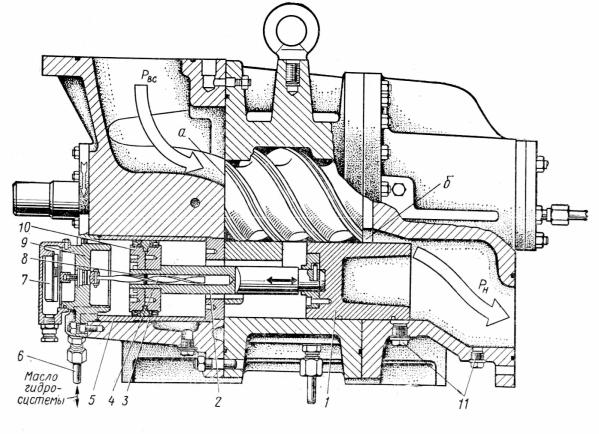

Рис. 48. Механизм регулирования производительности компрессора: 1 – золотник; 2 – шток; 3 – уплотнитель; 4 – стержень; 5 – цилиндр; 6 – штуцер; 7 – потенциометр; 8 – штифт; 9 – крышка; 10 – сервопоршень; 11 – сливная пробка

В маслозаполненных компрессорах охлаждение газа происходит за счет впрыскивания в рабочие полости роторов масла или другой жидкости. Впрыск масла позволил получить отношение давлений до 10 15 в одноступенчатой машине против 4 5 в компрессоре сухого сжатия. Зазоры в маслозаполненном компрессоре в 2 раза меньше, чем в компрессоре сухого сжатия, в связи с менее напряженным температурным режимом. Кроме того, масло, заполняя зазоры, способствует уменьшению внутренних перетечек.

В результате подачи масла в рабочую полость винтового компрессора:

повышается производительность (за счет уменьшения внутренних перетечек);

упрощается конструкция компрессора, возможно непосредственное соприкосновение зубьев роторов, отпадает необходимость в синхронизирующих шестернях;

66

увеличивается отношение давлений в ступенях;

повышается энергетическая эффективность, надежность и долговечность.

Маслозаполненные винтовые компрессоры не нуждаются в глушителях из-за снижения уровня шума благодаря низким окружным скоростям, поглощения звуковых волн маслом, а также потому, что роль глушителя на нагнетании выполняют маслоотделитель и маслосборник. Снижение температурного перепада уменьшает тепловые деформации его деталей.

Следует отметить, что маслосистема увеличивает габариты компрессорной установки и ее стоимость и усложняет эксплуатацию. Масляная смазка положительно влияет на эксплуатационные качества винтовых компрессоров. Однако использование минеральных масел приводит к загрязнению газа парами масел. Поэтому промышленностью разработаны водозаполненные компрессоры, в которых роль смазки и уплотнителя зазоров играет чистая, не содержащая агрессивных примесей вода.

На рис. 49 представлен винтовой маслозаполненный холодильный компрессор ВХ-350.

67

68

2.3.Компрессоры динамического действия

Вкомпрессорах динамического действия процессы сжатия проходят непрерывно в потоке движущегося вещества. Рабочими органами таких компрессоров являются колеса с расположенными на них рабочими лопатками. От вращающихся лопаток механическая энергия непрерывно передается движущемуся веществу. При этом в рабочем колесе обычно увеличивается кинетическая и потенциальная энергии вещества, т.е. его скорость и давление возрастают. В расположенных за колесом неподвижных лопаточных аппаратах уже без подвода энергии извне происходит преобразование кинетической энергии в потенциальную. Процессы сжатия в компрессорах динамического действия совершаются при больших скоростях и главным образом за счет использования сил инерции. К этому классу относятся центробежные, осевые и вихревые компрессоры.

Компрессоры динамического действия имеют следующие преимущества перед объемными поршневыми.

1. Значительно меньшие габаритные размеры и массу по сравнению с объемными компрессорами той же производительности. Это обусловлено непрерывностью потока вещества и высокими скоростями движения.

2. Надежность в работе вследствие малого износа при сжатии незагрязненных веществ. Единственными узлами, где имеются механические трения, являются подшипники.

3. Практически полная уравновешенность вращающегося ротора, что позволяет устанавливать компрессоры на легких фундаментах.

4. Равномерность подачи сжатого вещества.

5. Отсутствие загрязнения вещества смазочным маслом.

6. Возможность получения значительно большей производительности.

7. Возможность непосредственного соединения с высокооборотным приводом двигателем – паровой или газовой турбиной, высокочастотным электродвигателем. Это позволяет повысить КПД агрегата за счет уменьшения механических потерь и сделать его более компактным.

Основными недостатками компрессоров динамического действия являются следующие.

1. Трудность выполнения их для получения малой производительности, так как это сопряжено с необходимостью иметь очень высокую
