В. Д. Г а л д и н

ВЕНТИЛЯТОРЫ И КОМПРЕССОРЫ

Учебное пособие

Омск - 2007

0

Федеральное агентство по образованию Сибирская государственная автомобильно-дорожная академия

(СибАДИ)

В. Д. Г а л д и н

ВЕНТИЛЯТОРЫ И КОМПРЕССОРЫ

Учебное пособие

Омск Издательство СибАДИ

2007

1

УДК 621.51 ББК 31.39 Г 15

Рецензенты:

д-р техн. наук, проф. В.И. Гриценко (ОмГТУ), канд. техн. наук, доц. П.А. Лисин (ОмГАУ)

Работа одобрена редакционно-издательским советом академии в качестве учебного пособия для специальности 290107 "Теплогазоснабжение и вентиляция".

Г.15. Галдин В.Д. Вентиляторы и компрессоры: Учебное пособие. Омск:

Изд-во СибАДИ, 2007. 105 с.

ISBN 978-5-93204-351-6

Рассмотрены принцип работы и конструкции осевых и центробежных вентиляторов. Приведены примеры построения аэродинамических характеристик вентилятора и сети. Описана совместная работа вентиляторов в сети. Рассмотрены конструктивные особенности компрессоров объемного и динамического действия. Выполнен термодинамический анализ процессов сжатия.

Пособие предназначено для студентов специальности 290700 "Теплогазоснабжение и вентиляция", а также специалистов, работающих в области создания установок газоснабжения.

Табл. 6. Ил. 61. Библиогр.: 19 назв.

2

ОГЛАВЛЕНИЕ

Введение………………………………………………...………………………….. 4

1.Вентиляторы ………...……………………………………………………….….. 7

1.1.Радиальные вентиляторы………………… ………………….……………. 8

1.2.Осевые вентиляторы ………………………………………………………. 16

1.3.Сравнение осевых и радиальных вентиляторов …………..…...…………. 22

1.4.Звуко- и шумоизоляция……………... …………………………………..... 22

1.5.Крышные вентиляторы…………………....…………………………….…. 23

1.6.Аэродинамические характеристики вентиляторов……………...………. 24

1.7.Совместная работа вентиляторов в сети…………………………………....26

1.8.Примеры построения характеристик вентилятора и сети……………….. 29

2.Компрессоры…………………………………………………………………… 38

2.1.Поршневые компрессоры…...……………………………………….…….. 38

2.2.Роторные компрессоры..………………………………………………….. 60

2.3.Компрессоры динамического действия ..………………………………... 69

2.3.1.Центробежные компрессоры……………………………………..…...70

2.3.2.Нагнетатели природного газа……………………………………..…..79

2.3.3.Осевые компрессоры………………………………………..…………86

Приложения ……………………………………………………………………….. 91 Библиографический список …………………………………………………….105

3

ВВЕДЕНИЕ

Классификация газодувных машин. Вентиляторами и компрес-

сорами называют газодувные машины для перемещения воздуха и газа. Они потребляют энергию от привода (например, электродвигателя) и сообщают ее рабочему веществу – воздуху (газу). Эта энергия вызывает движение газа в трубопроводах, причем полный запас энергии газа после газодувной машины больше, чем до нее. Давление газа за газодувной машиной больше, чем перед ней.

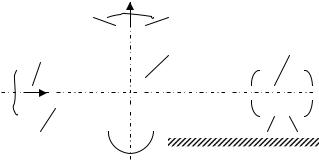

Принципиальная схема газодувной установки представлена на рис. 1. Двигатель 1 приводит в движение рабочий орган газодувной машины 2. Газ поступает в машину через всасывающий трубопровод 3 с давлением рН и скоростью сН . В газодувной машине газу сообщается энергия, и в напорном трубопроводе 4 давление рК больше начального.

разно газодувные машины разделять на две группы:

вентиляторы, характеризующиеся отношением давления К < 1,1;

компрессоры, у которых К > 1,1.

Поскольку в вентиляторах можно пренебречь изменением плотности газа, теория вентиляторов и насосов должна быть единой.

Следует сказать, что вентиляторы для перемещения дымовых газов называются дымососами, а компрессоры, создающие разряжения, –

вакуум-насосами.

По принципу действия газодувные машины можно разделить на три группы: поршневые, лопастные, ротационные.

Поршневые машины. Схема поршневого компрессора показана на рис. 2. При движении поршня 1 из крайнего левого положения вправо
