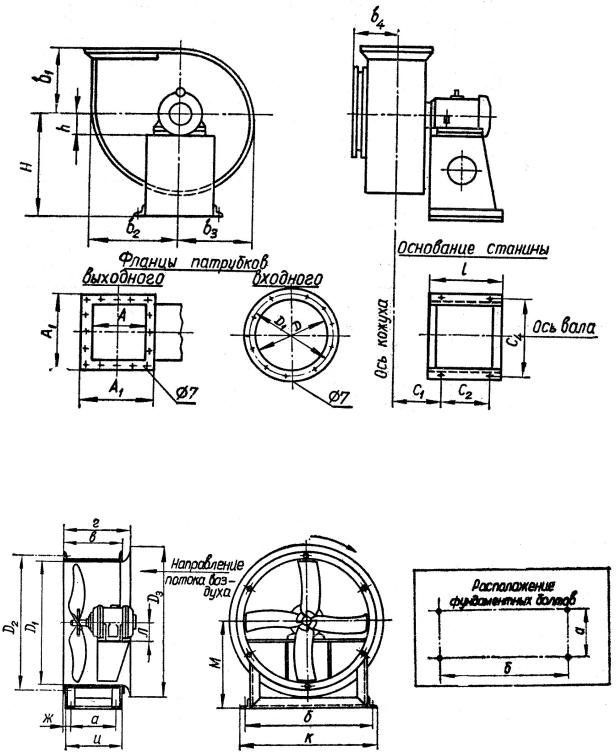

Радиальные вентиляторы общего назначения типа Ц4-70

Осевые вентиляторы ЦАГИ серии МЦ

95

96

Приложение 2

Контрольные задания

Задача 1. Построить аэродинамические индивидуальные характеристики радиального вентилятора Ц4-76 по безразмерной аэродинамической характеристике этого вентилятора (см. рис. 21).

Диаметр D рабочего колеса и частоту вращения n1 и n2 принять по табл. П.2.1 в соответствии с вариантом. Использовать формулы для вычисления безразмерных коэффициентов и формулы пересчета (1) и (2).

Таблица П.2.1

Варианты контрольных заданий

Задача 2. Определить диаметры воздуховодов, рассчитать и построить характеристику простой вентиляционной сети (рис. П.2.1) с вентилятором Ц4-76; определить номер вентилятора и построить эпюры давлений по длине воздуховодов при полностью открытой и частично закрытой заслонке, считая давление на входе в сеть и на выходе из сети равным барометрическому.

При расчете принять следующие значения коэффициентов гидравлического сопротивления:

d1

1,2d2 а

l1 l2

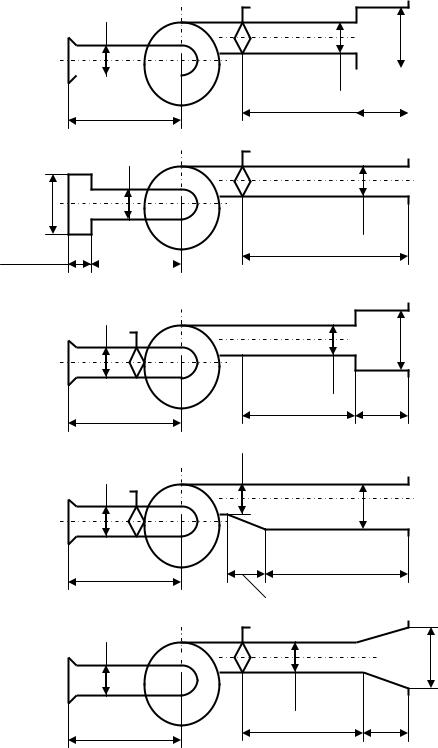

Рис. П.2.1. Варианты вентиляционной сети: l1 = 20 м; l2 = 32 м; = 0,04; ДИФ = 0,25; СУЖ = 0,15; РАС = 0,10

98

Задача 3. Дутьевой вентилятор при частоте вращения n1 подает V1 воздуха, создавая давление р1. При какой частоте вращения вентилятор будет создавать давление р2, какие при этом будут подача и мощность, если КПД вентилятора= 0,65.

Таблица П.2.3

Варианты контрольных заданий

Окончание табл. П.2.3

99
