2.2. Роторные компрессоры

Роторные компрессоры, действующие по принципу передачи энергии сжимаемому газу, относятся к классу объемных компрессоров. В них, как и у поршневых компрессоров, сжатие газа происходит в замкнутом пространстве при уменьшении его объема. В отличие от поршневых двигателей, у роторных компрессоров нет поршня, совершающего возвратно-поступательное движение.

К роторным компрессорам относятся пластинчатые, винтовые, жидкостно-кольцевые и компрессоры типа «Рутс».

Пластинчатый компрессор. На рис. 43 приведен пластинчатый компрессор. В корпусе 1 компрессора вращается эксцентрично установленный ротор 2. В роторе расположены пазы 3, в которые вставлены рабочие пластины 4, способные свободно перемещаться в радиальном направлении. При вращении ротора под действием центробежной силы пластины выдвигаются из ротора и прижимаются к кор-







пусу, образуя при этом







замкнутые камеры 5

в







серповидном

простран-







стве между корпусом и







ротором.

Объем

этих







камер, начиная от вса-







сывающего патрубка

7







в направлении

враще-







ния

ротора

(указано







стрелкой), вначале уве-







личивается,

а

потом







уменьшается.



Мини-







мальный

объем

имеет







камера нагнетательного







патрубка 6.

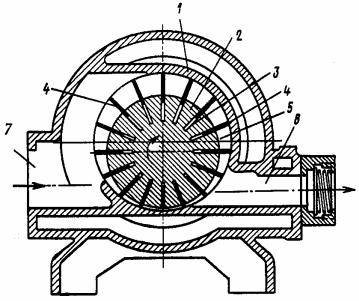

Рис. 43. Ротационный

пластинчатый

ком-

При

вращении

ро-

тора

газ, попавший

в

прессор: 1 – цилиндр; 2 – ротор; 3 – пластины;

камеры

у

всасываю-

4 – рубашка для охлаждения цилиндра;

5

нагнетательный патрубок;

6 – напорный патру-

щего патрубка,

сжима-

бок; 7 – всасывающий патрубок



ется

и

нагнетается

в







патрубок 6.









60

61

Для предотвращения прорыва сжатого газа из зоны нагнетания в зоны всасывания ротор плотно прижимается к поверхностям нижней части корпуса. Корпус компрессора имеет водяную рубашку для охлаждения.

На рис. 44 представлен ротационный пластинчатый холодильный компрессор Р-90.

Пластинчатые компрессоры выпускаются одно- и двухступенчатые с конечным давлением до 0,7 МПа.

Преимуществом пластинчатых компрессоров является плавная подача сжатого газа. Эти компрессоры можно использовать для создания вакуума.

Жидкостно-кольцевой компрессор. Жидкостно-кольцевые ком-

прессоры (рис. 45) используются обычно только для откачки воздуха и создания вакуума. Компрессор состоит из цилиндрического корпуса 1, в котором эксцентрично расположен ротор 2. Ротор компрессора имеет связанные с ним профилированные лопатки. В корпус залита вода, которая при вращении ротора отбрасывается к стенкам и образует жидкостное кольцо. В центральной зоне корпуса из-за эксцентриситета ротора образуется рабочее пространство серповидной формы, разделенное на камеры переменного объема. Принцип работы жидкостно-кольцевого компрессора аналогичен пластинчатому. Для уплотнения лопаток рабочего колеса предназначено кольцо вращающейся жидкости. Всасывание воздуха в жидкостно-кольцевом компрессоре происходит через окно 5, а нагнетание – через окно 6.

Рис. 45. Жидкостно-кольцевой компрессор: 1 – корпус; 2 – рабочее колесо; 3 – водяное колесо; 4 – всасывающий штуцер; 5 – всасывающее окно; 6 – нагнетательное окно; 7 – напорный штуцер

62

Винтовые компрессоры. К преимуществам винтовых компрессоров относится простота их конструкции. На рис. 46 изображен винтовой компрессор, который состоит из корпуса 3, ведущего 4 и ведомого 5 роторов, редуктора 1 с кожухом 2, присоединительной муфты 8 и подшипников 6 и 7.

Роторы винтовых компрессоров представляют собой крупномодульные винтовые колеса с зубьями специального профиля. Зоны всасывания и нагнетания расположены у торцов роторов (рис. 46, 47).

При вращении роторов, начиная от зоны всасывания, зубья выходят из зацепления, открывая между собой полости, в которых давление ниже, чем во всасывающем трубопроводе, и в которые засасывается газ. При дальнейшем вращении происходит отсекание объема всасанного газа от окна в стенке корпуса и его сжатие.

Полость между роторами уменьшается при вращении роторов, и процесс сжатия газа продолжается до тех пор, пока сжимаемый объем газа не подойдет к противоположным торцам роторов и не переместится в зону нагнетания, расположенную в стенке корпуса.

В нижней части корпуса компрессора (см. рис. 47) находится механизм регулирования производительности 2, перемещающийся параллельно осям винтов. Производительность регулируется золотником 1 (рис. 48), который штоком 2 связан с сервопоршнем 10 гидроцилиндра 5. В направлении нагнетательной секции для уменьшения производительности механизм перемещается под давлением масла, подаваемого в левую полость гидроцилиндра 5 по трубке 6. В обратном направлении для увеличения производительности компрессора он перемещается вследствие разности давлений нагнетания и всасывания.

Винтовые компрессоры выпускают одно- и двухступенчатыми с максимальным давлением нагнетания соответственно 0,4 и 1,15 МПа.

Винтовые компрессоры по способу охлаждения бывают маслозаполненными и сухого сжатия.

Винтовые компрессоры сухого сжатия подают сухой газ, не содержащий масло. Винты вращаются в корпусе без контактов, отсутствует и взаимный контакт роторов, что обеспечивается парой зубчатых колес, синхронизирующих вращение роторов. Охлаждение таких машин осуществляется через водяные рубашки в отливке корпуса.
