Как при двухстороннем, так и одностороннем уширении существующая обочина обрезается, а грунт земляного полотна на полосе уширения отсыпается послойно до низа дорожной одежды.

В случае, если уширение земляного полотна производится на ширину, не обеспечивающую проход дорожных машин, при заложении откосов 1:3 и более возможно производство работ с послойной отсыпкой грунта не горизонтальными слоями, как показано на рис. 4 при продольной относительно оси дороги схемой работы дорожных машин, а наклонными с поперечной схемой (рис. 5).

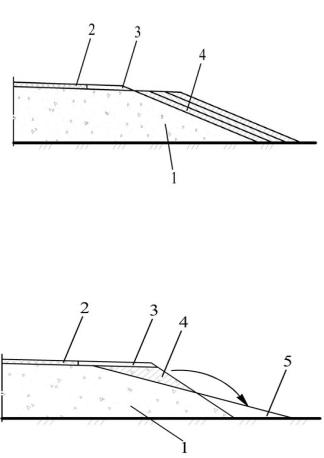

Рис. 5. Порядок послойной отсыпки грунта наклонными слоями:

1 – существующее земляное полотно;

2 – существующая дорожная одежда;

3 – обочина; 4 – отсыпаемые слои земляного полотна

Подобная схема уширения приемлема и при крутизне откосов до 1:3, если произвести предварительное уполаживание откосов до заложения 1:3 и более (рис. 6).

Рис. 6. Уполаживание откосов при уширении земляного полотна на насыпях с крутизной откосов до 1:3: 1 – существующее земляное полотно; 2 – существующая дорожная одежда; 3 – обочина; 4 – срезанный грунт;

5 – отсыпанный грунт

До послойной отсыпки грунта необходимо уплотнение откоса до коэффициента уплотнения не менее Ку = 1.

Схема работы дорожных машин при горизонтальной отсыпке грунта на полосах уширения представлена на рис. 7.

Вышележащие слои грунта отсыпаются по аналогичной схеме работы дорожных машин.

Схема работы дорожных машин при наклонной отсыпке грунта на уширяемой части земляного полотна представлена на рис. 8.

21

Транспортирование грунта для отсыпки первого слоя автосамосвалами

Разравнивание грунта первого слоя бульдозером

Уплотнение грунта первого слоя пневмокатком

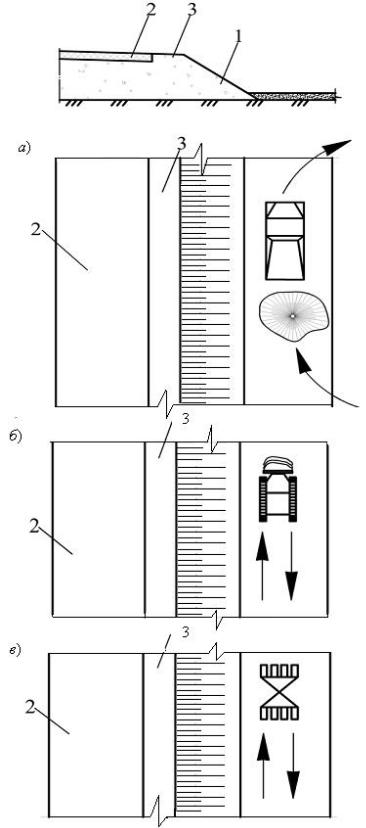

Рис. 7. Схема работы дорожных машин при горизонтальной отсыпке грунта на полосе уширения: 1 – существующее земляное полотно; 2 – дорожная одежда; 3 – обочина, подлежащая срезке до начала выполнения работ

22

Транспортирование грунта для отсыпки первого слоя

Разравнивание грунта первого слоя

Уплотнение грунта первого слоя

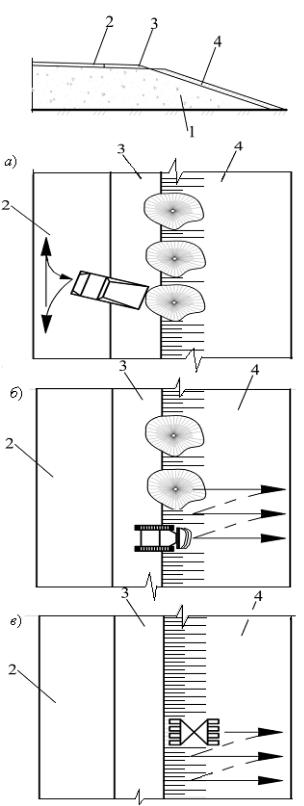

Рис. 8. Схема работы дорожных машин при наклонной отсыпке грунта на полосе уширения: 1 – существующее земляное полотно; 2 – дорожная одежда;

3 – обочина, подлежащая срезке до начала уширения земляного полотна; 4 – отсыпаемый слой грунта

23

При уширении земляного полотна необходимо уплотнять грунт до коэффициента уплотнения не менее 1,0, что позволяет избежать просадок.

При уширении выемок разработка грунта производится после снятия растительного слоя и засыпки боковых кюветов. Боковые кюветы или лотки засыпаются послойно до низа дорожной о0дежды с уплотнением.

В выемках глубиной более 1 м рекомендуется устраивать укрепленные лотки, предназначенные только для отвода поверхностной воды.

Разработка грунта на уширяемой части откоса производится экскаваторами «обратная лопата», или экскаватором-драглайном, при этом они располагаются у верхней бровки выемки (рис. 9). Возможно применение экскаватора «прямая лопата», при этом он располагается внизу (рис. 10).

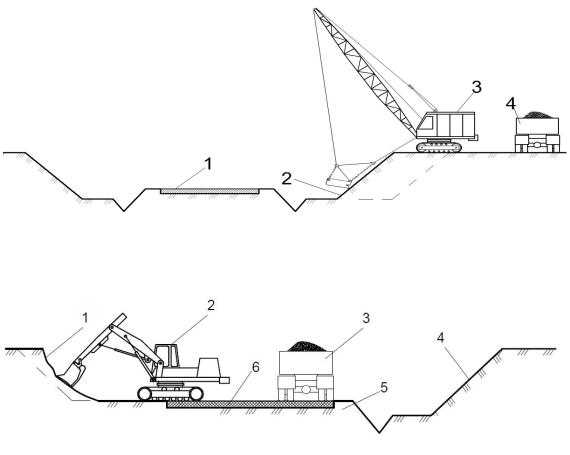

Рис. 9. Уширение выемки экскаватором-драглайном: 1 – существующая дорожная одежда; 2 – снимаемый слой грунта; 3 – экскаватор драглайн; 4 - автосамосвал

Рис. 10. Уширение выемки экскаватором «прямая лопата»: 1 – снимаемый слой грунта; 2 – экскаватор «прямая лопата»; 3 – автосамосвал; 4 – откос выемки;

5 – грунтовое основание

Разработанный грунт перемещается в насыпь с использованием автосамосвалов. В неглубоких выемках с крутизной откосов более 1:3 разработка грунта может осуществляться бульдозерами с перемещением грунта в отвал за верхней бровкой выемки, собиранием его в кучи, с последующей погрузкой экскаватором в автосамосвалы и транспортированием в насыпь (рис. 11).

24

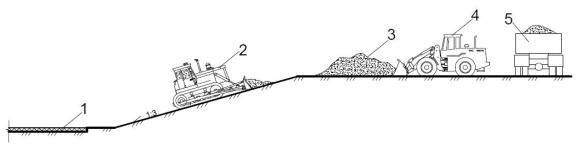

Рис. 11. Уширение выемки бульдозером: 1 – выемка; 2 – бульдозер на разработке и перемещении грунта; 3 – грунт, собранный в кучи; 4 – экскаватор или фронтальный погрузчик; 5 – автосамосвал

Технология производства работ по уширению выемок выбирается исходя из её глубины, ширины уширения, заложения откосов, типа грунта и т.д.

2.3. Исправление продольного профиля

При реконструкции автомобильных дорог исправление продольного профиля производится путем увеличения высоты насыпи и глубины выемки.

Увеличение высоты насыпи производится на снегозаносимых участках с целью поднятия бровки земляного полотна до отметки снегонезаносимой насыпи; на пучинистых участках с высоким уровнем грунтовых или стоячих поверхностных вод до отметки, превышающей капиллярное поднятие воды, и на участках смягчения продольного уклона. Существующие насыпи высотой более 3 м повышаются в исключительных случаях.

Увеличение глубины выемки обычно связано с необходимостью смягчения продольного уклона для увеличения видимости в продольном профиле с целью обеспечения безопасности движения, а также при строительстве путепроводов над существующей дорогой.

При увеличении высоты насыпи неизбежно её уширение по подошве, в том числе и за счет уменьшения крутизны откосов (рис. 12).

На автомобильных дорогах, находящихся в эксплуатации, заложение откосов насыпей до 3 м составляет 1:1, 1:1,5. Согласно СНиП 2.05.02-85 крутизна откосов насыпей до 3 м на дорогах I–III технических категорий из условий безопасности движения должна быть не круче 1:4, для дорог IV и V технических категорий – не круче 1:3. На ценных землях, на болотах, поймах рек и т.д. допускается увеличение крутизны откосов с разработкой мероприятий по обеспечению безопасности движения и укреплению откосов, на основе технико-экономического обоснования.
