6.Построить точку на оси болта с координатами (1; 0) . Рисовать

Точка На объекте ().

7.Из базы данных стандартных элементов вставить в чертёж

шайбу. Рисовать Блок Вставить из базы данных(). В окне «Параметрическая модель» выбрать: Стандарты ГОСТ Крепёжные элементы Шайбы Для пальцев (ГОСТ 9649-78), затем в правой верхней части этого же диалогового окна указать нужное обозначение шайбы. (ШайбаМ16 ГОСТ 9649-78.) После чего действовать, как описано в п. 3. С помощью указателя мыши присоединить штрихпунктирную модель шайбы к построенной перед этим точке.

8. Разбить шайбу на отдельные элементы. Модификация Рас-

членение блока (). (см. п. 4.)

9. Построить горизонтальную линию, показывающую внутренний

диаметр шайбы. Рисовать Линия Параллельно линии ().

При построении прямой координаты первой точки (0; 8,5) указать в диалоговом окне, а вторую точку можно показать, если указатель мыши навести на любую точку, лежащую на одной прямой со второй точкой.

Примечание. В данном примере включена привязка к пересекающимся объектам, что позволяет значительно быстрее указать точки для построения требуемых прямых.

10. Построить вертикальную осевую линию и горизонтальную ось, показывающую расположение зубьев звездочки. Сделать активным слой «Осевые линии», построить отрезки с координатами концов

(21; 60), (21; -60) и (10; 43), (40; 43).

Примечание. Для создания любых горизонтальных или вертикальных прямых можно использовать инструмент, строящий линию, параллельную или перпендикулярную данной линии (отрезку) или проходящую через две точки.

Рисовать Линия Перпендикулярно линии (). Так как построение осевых линий больше не потребуется, то необходимо сделать активным слой «Основной».

11. Построить горизонтальные отрезки. Рисовать Линия

Перпендикулярно линии (). Координаты первых точек ввести в диалоговом окне (2; 11) и (2; 14), а конечные точки указать на вертикальной оси звездочки с помощью курсора мыши.

61

Перпендикулярно линии (). Построить первый отрезок с помощью курсора мыши, соединив начальную точку (2; 14) c любой точкой, находящейся на нижележащей горизонтальной линии (созданной в п. 11). Второй отрезок построить операцией «Копирование». Модифика-

ция Копирование (). Указать начальную точку перемещения (3; 14), а вторую точку задать в диалоговом окне, введя длину (2 мм)

и угол (0 ) (рис. 67).

Рис.67

13. Переместить начало координат в точку (2; 14). (Точка 2 на

рис.67.) Инструменты ПСК Сдвиг начала координат ().

14. Построить вертикальный отрезок. Рисовать Линия

Параллельно линии (). Первая точка линии – начало координат, а вторая точка – (0; 7).

15. Создать наклонную линию. Рисовать Линия Через

две точки (). Первая точка линии – (0;7). При создании второй точки в диалоговом окне нужно указать длину линии (15 мм) и угол

(5 ).

Примечание. Длину данного отрезка можно указать произвольно (больше 15 мм) так как в дальнейшем этот отрезок будет участвовать в операции «Скругление», после которой он примет нужную длину.

62

Перпендикулярно линии (). Первую точку первого отрезка задать координатами (10; 5), а вторую точку указать на горизонтальной оси звездочки, показывающей положение зубьев, с помощью курсора мыши. Второй отрезок построить операцией «Копирование». Моди-

фикация Копирование (). Указать первую точку перемещения – (10; 5), а вторую точку перемещения задать в диалоговом окне, показав длину перемещения (5 мм) и угол (0 ).

17.Построить точку на вертикальной прямой. Рисовать Точка

На объекте (). При создании точки на вертикальной прямой, построенной операцией «Копирование», в окне «Параметры точки» нужно указать расстояние от начала линии (8 мм).

две точки (). Первую точку линии (конец отрезка, построенного в п. 17) указать с помощью курсора мыши, а при задании второй точки в диалоговом окне указать угол наклона 175 и длину линии 10 мм.

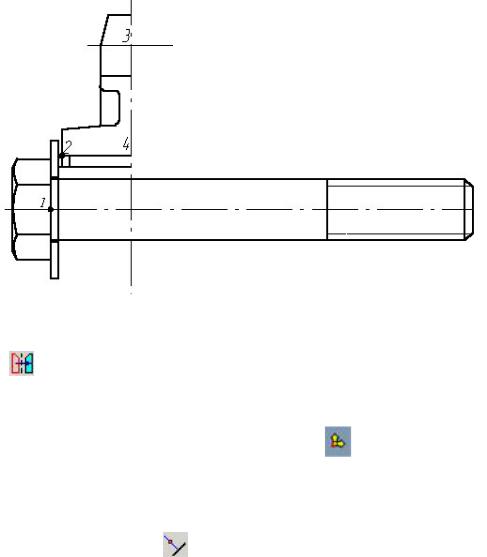

Рис. 68 19. Создать скругление. Модификация Скругление к двум

объектам (). Скруглить линии, построенные в пп. 15, 16 и 18 радиусом 1 мм.

20. Построить вертикальную линию. Рисовать Линия

Через две точки (). Так как после скругления была удалена часть линии, построенной в п. 16, то необходимо достроить её с помощью курсора мыши.

63

21. Переместить начало координат (точка 3 на рис. 68.) Инстру-

менты ПСК Сдвиг начала координат (). Поместить начало координат в точку пересечения вертикальной и горизонтальной осей звездочки.

22. Создать горизонтальные линии. Рисовать Линия Па-

раллельно линии (). Первые точки отрезков задать координатами (- 10; -8) и (-6; 8), а вторые точки указать курсором мыши на вертикальной оси звездочки.

23. Построить наклонную линию. Рисовать Линия Через

две точки (). С помощью курсора мыши соединить начальные точки отрезков, построенных в п. 22 (рис. 69).

64

Примечание. При задании конечной точки отрезка в данном примере для более чёткого построения необходимо ввести длину линии больше требуемой на чертеже, но затем выполнить операцию

«Усечь объект».

Второй и третий отрезки построить по координатам (13; 0), (13; 5) и (20; 0), (20; 5).

27.Соединить построенные вертикальные отрезки. Рисовать

Линия Через две точки (). С помощью курсора мыши соединить конечные точки второго и третьего отрезков, построенных в п. 26 (рис.69).

Рис. 70

28. Укоротить вертикальные линии. Модификация Усечь объ-

ект (). Непосредственно усечь линии, одна из которых получилась после симметрии, а другая была построена по п. 26.

29. Переместить начало координат. (Точка 5 на рис. 71.) Инст-

рументы ПСК Сдвиг начала координат ().

30. Построить вертикальные отрезки. Рисовать Линия

Перпендикулярно линии (). Построить первый отрезок по координатам (4; -11), (4; 25). Второй отрезок построить операцией «Копирова-

ние». Модификация Копирование (). Указать с помощью курсо-

ра мыши начальную точку перемещения (4; -11), а вторую точку задать в диалоговом окне, введя длину (34 мм) и угол (0 ).

31.Соединить вертикальные отрезки плавной кривой. Рисовать

Кривая Сплайн ().
