Федеральное агентство по образованию Сибирская государственная автомобильно-дорожная академия

(СибАДИ)

В.В. Сыркин, Н.М. Лазариди, А.Н. Леонтьев

ВЫПОЛНЕНИЕ ГРАФИЧЕСКОЙ ЧАСТИ ПРОЕКТОВ

СРЕДСТВАМИ КОМПЬЮТЕРНОЙ ГРАФИКИ

Учебное пособие

Омск Издательство СибАДИ

2008

УДК 004.92 ББК 32.973 С 95

Рецензенты:

д-р техн. наук, проф Н.С. Галдин, д-р техн. наук, проф А.Ю. Попов

Работа одобрена редакционно-издательским советом академии в качестве учебного пособия для специальностей 140607, 190201

Сыркин В.В., Лазариди Н.М., Леонтьев А.Н.

С 95 Выполнение графической части проектов средствами компьютерной графики: Учебное пособие. Омск: Изд-во СибАДИ, 2008. 86 с.

ISBN №978-5-93204-393-6

Пособие включает в себя справочный материал, примеры для изучения графического редактора APM Graph, содержит примеры и практические рекомендации для выполнения чертежей, подготовки конструкторской документации в рамках курсового проектирования по дисциплинам кафедры Прикладной механики.

Учебный материал изложен в форме, удобной как для использования на практических занятиях, так и для самостоятельного изучения.

Ил. 93. Библиогр.: 2 назв.

ISBN №978-5-93204-393-6 © В.В.Сыркин, Н.М.Лазариди,

А.Н.Леонтьев 2008

2

Меню «Инструменты»……………………………………… 8

2.Элементарные геометрические построения………………… 10

3.Примеры выполнения построений………………………….. 13

Пример 1……………………………………………………… 13 Система координат……….………………………………… 15

Пользовательская система координат……………………. 16

Пример 2. Слои……………………………………………….. 17 Пример 3. Планка…………………………………………….. 20

Пример 4. Различные способы построения пластины……... 31

Симметрия……………..……………………………………. 32 Вращение……………………………………………………. 35 Копирование………………………………………………… 36 Круговой массив……………………………………………. 38 Прямоугольный массив…………………………………..... 40 Пример 5. Ключ……………………………………………..... 42

Пример 6. Фрагмент сборочного узла……………………..... 46 Пример 7. Звездочка натяжная……………………………..... 57 Создание спецификации……………………………………... 70 Пример 8. Использование вспомогательных построений…. 77 Библиографический список………………………………….. 84

3

Введение

Модуль APM Graph представляет собой инструмент для автоматизации графических работ. Он создан под операционную систему MS Windows и по замыслу коллектива разработчиков ориентирован на выполнение чертежных и графических работ, возникающих при проектировании объектов в машиностроении, строительстве, электротехнике, электронике и других областях. APM Graph позволяет также редактировать и дополнять графические объекты, выполненные другими графическими средствами.

Кроме общих графических процедур, в систему включены некоторые библиотеки ряда специальных символов, позволяющие облегчить работу при проектировании. Для эффективной работы в графической среде имеется целый набор процедур, ставший уже традиционным для большинства подобных систем, а именно: работа со слоями, работа с блоками, экспорт, импорт графических объектов и т. п.

APM Graph работает со стандартными периферийными устройствами, которые поддерживает операционная система (мышь, принтер, плоттер).

Описание геометрического объекта, созданного в системе APM Graph, хранится в файле специального формата. Для обмена графической информацией с другими геометрическими редакто-

рами используется Drawing Interchange Format (dxf-формат), ко-

торый понимается большинством из существующих в настоящее время плоских графических систем.

Запуск практически всех команд возможен из соответствующих панелей инструментов.

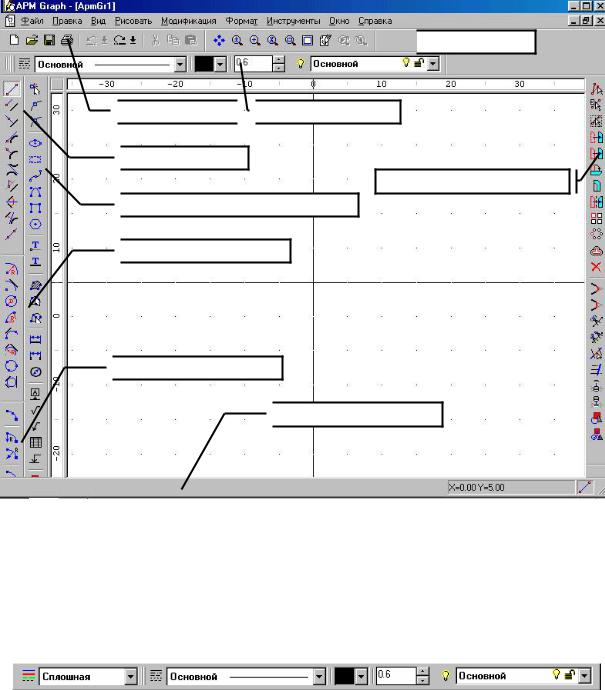

Внешний вид главного окна APM Graph представлен на рис. 1.

Управлять отображением нужных панелей можно через пункт меню Вид Панели инструментов или через список, который появляется при щелчке правой кнопкой мыши на любой видимой панели. Расположение панелей инструментов запоминается при выходе из программы.

4

Панель «Вид»

Панель «Файл»Панель «Формат»

Панель «Линии»

Панель «Модификация»

Панель «Различные элементы»

Панель «Окружность»

Панель «Дуга»

Строка состояния

Рис. 1

1. Краткое описание

Панель инструментов «Формат»

Эта панель инструментов позволяет управлять шаблонами линий, типами линий и слоями. Тип линии и слой это атрибуты объекта.

− кнопка вызывает Менеджер типов линий;

− кнопка вызывает Менеджер шаблонов линий; − кнопка вызывает Менеджер слоев;

− список типов линий чертежа;

− список шаблонов линий, загруженных в чертеж;

− список слоев чертежа;
