Выводы

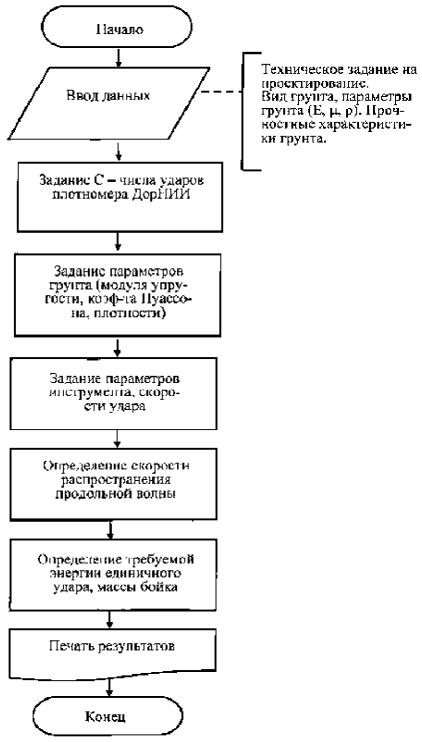

Разработан алгоритм и составлена програм¬ ма, позволяющая определять основные пара¬ метры активного рабочего органа при разруше¬ нии грунтов: требуемую энергию единичного удара, массу бойка, глубину внедрения инстру¬ мента в грунт при разрушении мерзлого и проч¬ ного грунта.

Библиографический список

1. Ветров Ю.А., Баладинский В.Л. Машины для специальных земляных работ / Ю.А.Ветров, В.Л. Баладинский. - Киев: Вища школа, 1981. - 192 с.

2.Галдин Н.С. Многоцелевые гидроударные рабо­ чие органы дорожно-строительных машин: Моногра­ фия / Н. С. Галдин. - Омск: Изд-во СибАДИ, 2005. - 223 с.

3.Недорезов И.А. Интенсификация рабочих орга­ нов землеройных машин / И. А. Недорезов. - М.: М А Д И , 1979.- 51 с.

4.Теоретические основы создания гидроимпульс¬ ных систем ударных органов машин /А.С.Сагинов, ИАЯнцен, Д.Н. Ешуткин, Г.Г.Пивень. Алма-Ата: Наука, 1985. - 256 с.

5.Цытович Н.А. Механика грунтов / Н.А.Цытович. - М.: Высш. школа, 1979. - 272 с..

УДК 004.021 : 621.9.02

Algorithm and some results of calculation of key parameters of working body for

destruction of a ground

V.N.Galdin

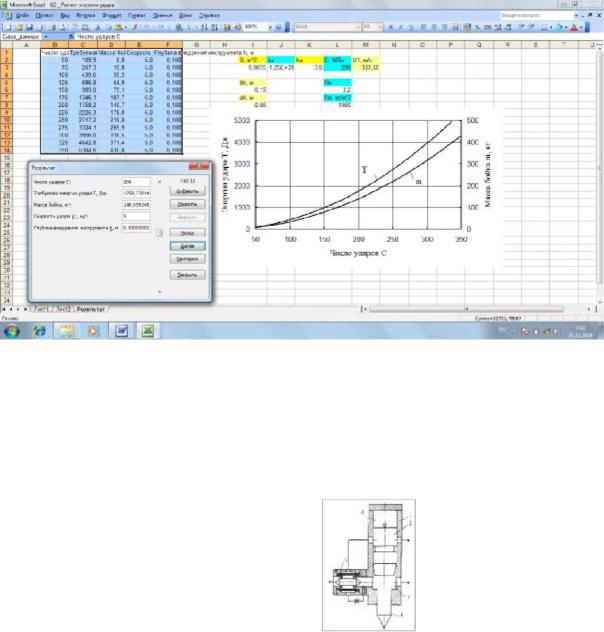

The algorithm and the software are a basis of designing of active working bodies of the roadbuilding machines intended for destruction strong and frozen grounds. Some results of calculation of key parameters (energy of individual impact, weights it is brisk) working body for destruction of a ground are resulted.

Галдин Владимир Николаевич - инженер, соиска­ тель Сибирской государственной автомобильнодорожной академии. Основное направление научных исследований - автоматизированное проектирова­ ние систем. Имеет 25 опубликованных работ.

В настоящее время для создания различных графических баз данных, например, чертежей режущих инструментов, используются парамет¬ рические 3-D модели созданные в T-flex. Это связано с тем, что в данной системе, возможно, осуществлять расчеты, создавать внутренние базы данных и что самое важное проектировать

сложные параметрические модели и на основе их создавать изображения видов, разрезов и др. Пример такой модели приведен на рисунке 1. Если чертеж создан на основе параметрической 3-D модели, то при изменении исходных данных модели происходит автоматическое преобразо¬ вание изображений на чертеже.

Однако при создании указанных чертежей с использованием программы T-flex возникает проблема, связанная с тем, что после преобра­ зования на чертеже произойдет наложение фрагментов изображений друг на друга. Как пра­ вило, при этом пользователь редактирует дан­ ный чертеж вручную. В связи с этим предлагает­ ся использовать систему AutoCAD, которая по¬ зволит редактировать полученный чертеж в про¬ грамме T-flex автоматизированным способом. Для редактирования чертежа разработано про¬ граммное обеспечение, созданное на языке про¬ граммирования AutoLISP [1]. Оно позволяет про¬ водить автоматизированный анализ взаимного положения фрагментов изображений режущего инструмента с помощью определения границ зон видов и сечений на основе функций доступа к примитивам. Для того чтобы осуществить авто¬ матическую коррекцию положения фрагментов изображений необходимо выделить объект из чертежа. Например, выделить область, в кото¬ рую входят изображения сечения и его размеры (или виды и его размеры и т.д.), а также опреде¬ лить принадлежность графических примитивов данной области. Для этого разработаны специ¬ альные функции-подпрограммы, позволяющих получать информацию о графических объектах, и их взаимном положении [2]. При этом исполь¬ зуется теория множеств.

При оценке чертежа и определении его зон, необходимо, использовать прямоугольную об¬ ласть. Для задания прямоугольной области вос¬ пользуемся R-функцией, а именно R- конъюнкцией. Данная функция определяется следующей формулой [3]:

Прямоугольная область определяется нера¬ венствами ш1 > 0 и ш2 > 0 соответственно. Так как рассматриваемая область Q1 является прямо¬ угольной, выведем для нее неравенство. Пусть

Ч

л-

Рис. 2. Геометрические параметры, задающие фрагменты изображений

а) прямоугольная область; б) объединения областей.

Тогда воспользовавшись R-конъюнкцией (1) находим неравенство, которое определяет пря¬ моугольную область A1A2A3A4 [3].

Уравнение прямоугольника получаем в виде:

Далее выведем уравнение область Qi (рису¬ нок 2б.), которая представляет собой объедине¬ ние областей Q1 и Q2, Q1 = Q1 и Q2. Для нахож¬ дения границ области Qi используем операцию R-дизъюнкции, в качестве которой можно ис¬ пользовать следующую зависимость:
