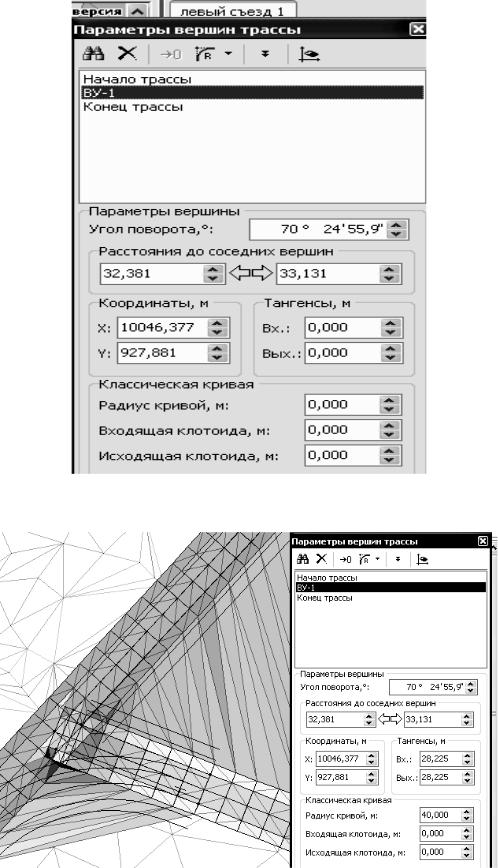

Аналогично установите радиус закругления другого вспомогательного съезда.

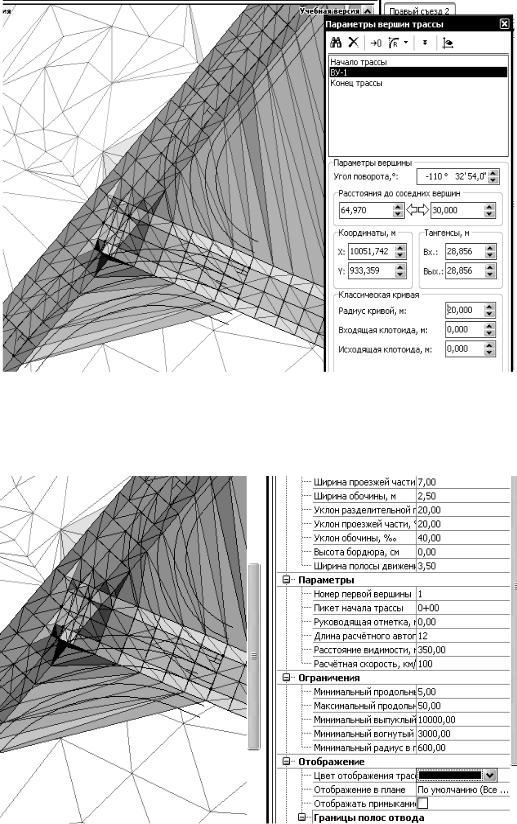

Рис. 43. Проектирование правого съезда

Для удобства измените цвет отображения вспомогательных съез-

дов.

Рис. 44. Изменение отображений съездов

29

Уточните положение начальных и конечных точек вспомогательных съездов. Сегмент съезда (от начальной точки до точки начала закругления) должен находиться точно на кромке, причем на прямолинейном сегменте.

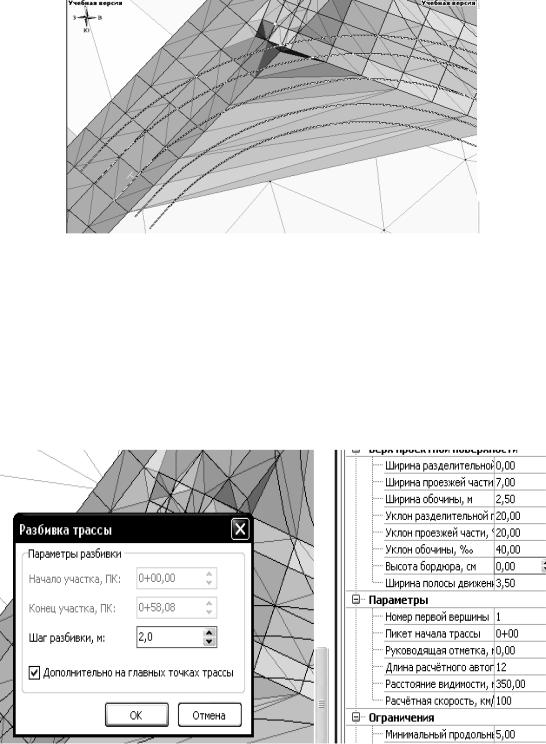

Рис. 45. Уточнение положения начальных и конечных точек

Теперь необходимо увязать профили осей вспомогательных съездов с кромками основной трассы и примыкания. Увязывать необходимо два участка от начальной точки съезда до начала закругления и от конца закругления до конечной точки съезда.

Для начала разбейте вспомогательные съезды на поперечные профили с шагом 2 м [1].

Рис. 46. Разбивка вспомогательных съездов на поперечники

30

При этом должен быть установлен флаг «Дополнительно на главных точках трассы» для того, чтобы поперечники были созданы также в точках начала закругления.

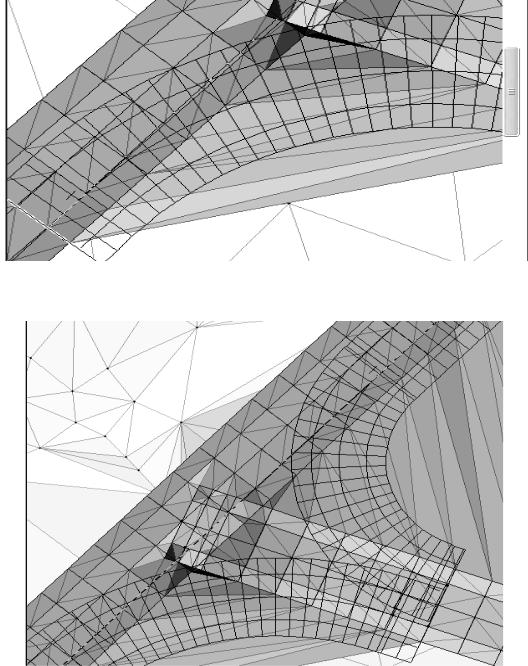

Рис. 47. Разбитый на поперечники вспомогательный съезд

Рис. 48. Левый и правый вспомогательные съезды

Вертикальная увязка вспомогательных съездов выполняется аналогично увязке оси примыкания. Напомним, что в качестве существующей поверхности для вспомогательных съездов установлен слой «ПРОЕКТ», который является проектной поверхностью основной

31

трассы и примыкания, также рабочая отметка вспомогательных съездов равна нулю.

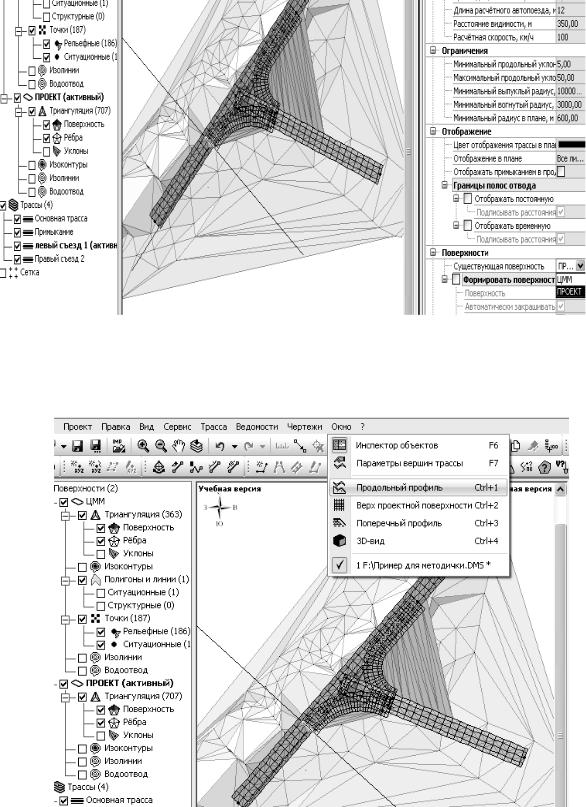

Рис. 49. Вертикальная увязка вспомогательных съездов

Откройте продольный профиль для вспомогательного съезда.

Рис. 50. Просмотр продольного профиля

32
