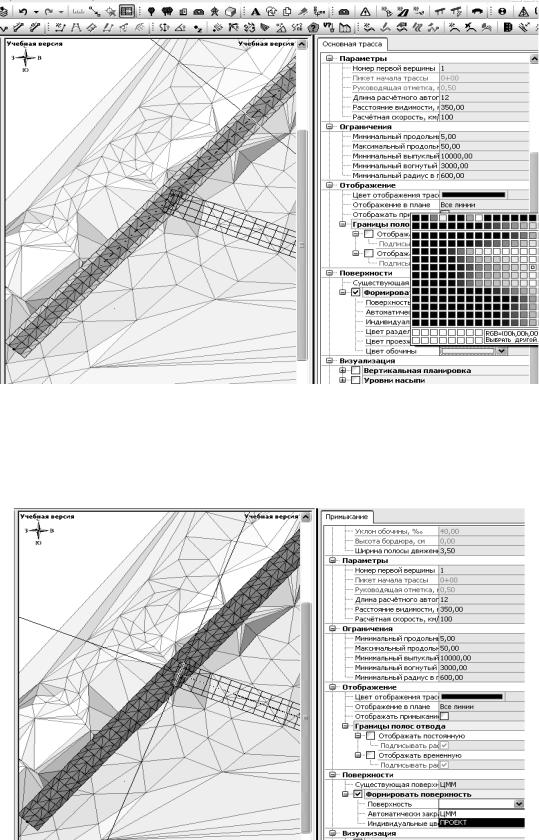

Рис. 21. Формирование поверхности

В данном слое основная трасса будет формировать проектную поверхность. Для этого откройте окно свойств трассы, переключитесь на закладку «Поверхность», установите флаг «Разрешить формировать поверхность» и выберите созданный слой.

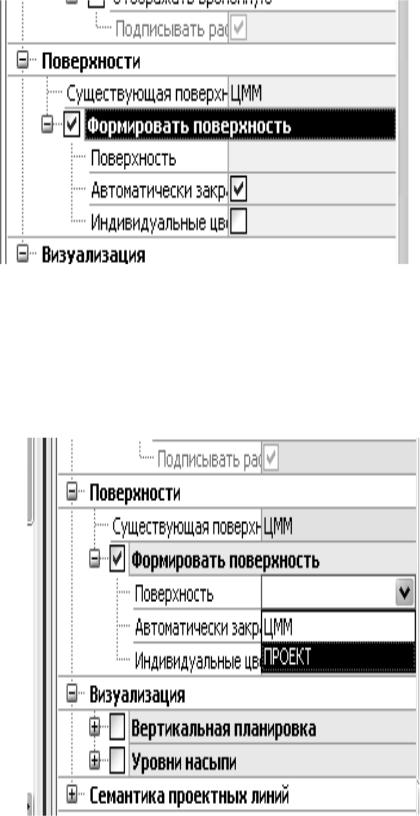

Рис. 22. Формирование поверхности в слое «ПРОЕКТ»

18

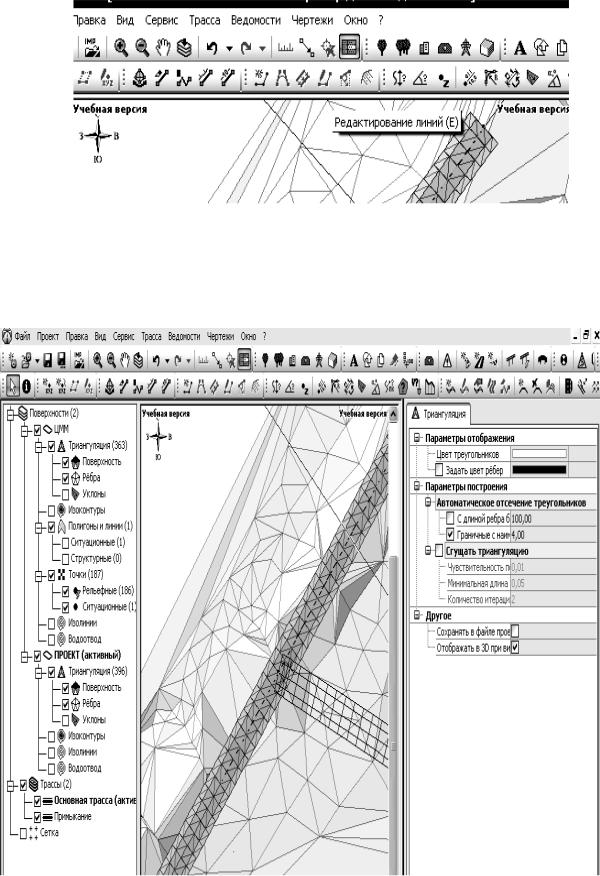

Рис. 23. Редактирование линий

В плане вы увидите построенную поверхность. Для удобства измените цвет отображения данной поверхности.

Рис. 24. Триангуляция

19

Рис. 25. Создание поверхности

Теперь для примыкания укажите, чтобы созданный слой использовался в качестве существующей поверхности.

Рис. 26. Отображение созданной поверхности

20

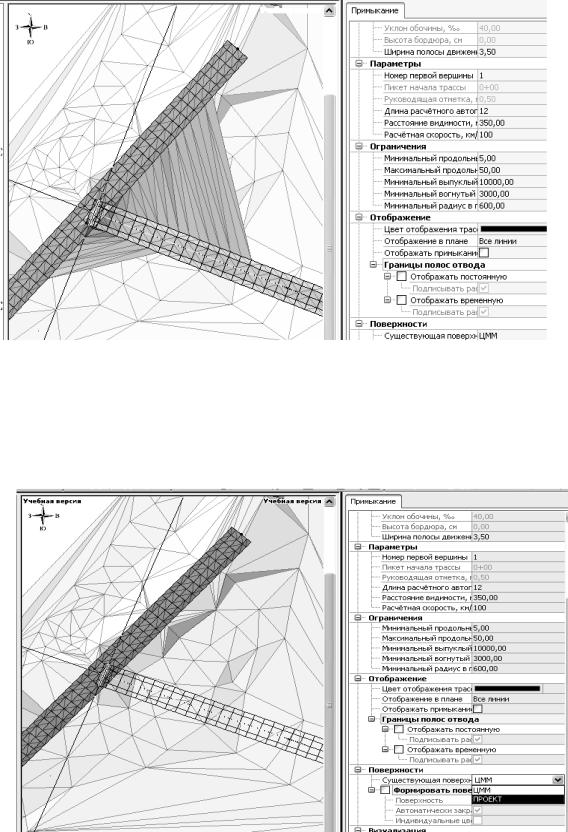

Рис. 27. Увязка осей примыкания

Обратите внимание, что это устанавливается временно, только для решения задачи увязки оси примыкания с проезжей частью основной трассы.

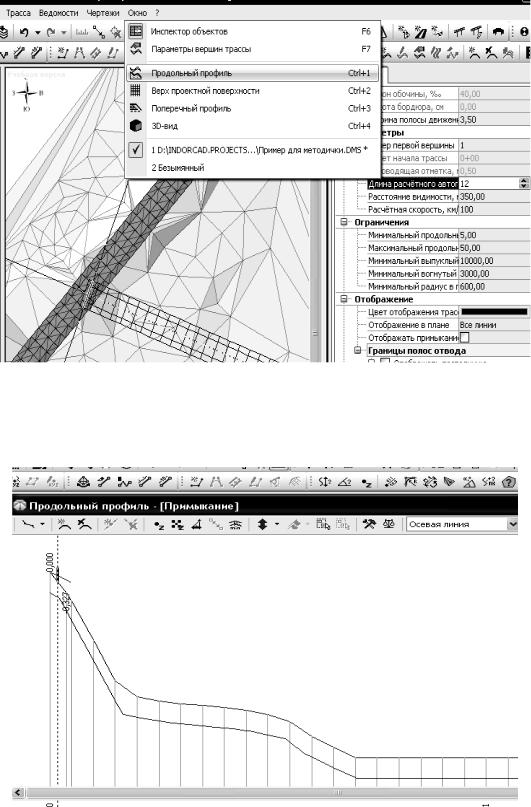

Рис. 28. Формирование поверхности (примыкание)

21
