Проектирование примыканий
Одной из важных задач в системах автоматизированного проектирования автомобильных дорог является проектирование примыканий. Программа IndorCad/Road позволяет проектировать примыкания с увязкой продольного профиля примыкания, съездов и основной трассой.
Для того чтобы запроектировать построение примыкания, необходимо соблюдение следующих условий:
1.Основная трасса должна быть разбита на поперечные профили
идолжна быть активной.
2.Начало примыканий трассы должно лежать строго на оси основной трассы (для этого создавайте трассу с включенным режимом привязки).
3.Примыкающая трасса должна быть разбита на поперечные профили.
Рассмотрим задачу проектирования примыканий. Имеется запроектированная основная трасса. Построим примыкание на прямолинейном участке основной трассы.
Основная трасса на участке примыкания должна быть разбита на поперечные профили достаточно часто, например, с шагом 5 м [1].

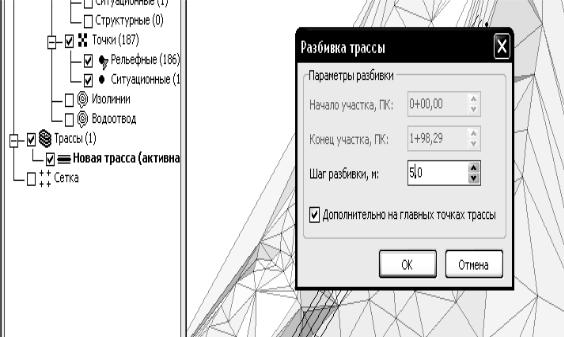

Рис. 1. Разбивка трассы
