В плане трасса принимает тот цвет, который мы приняли.

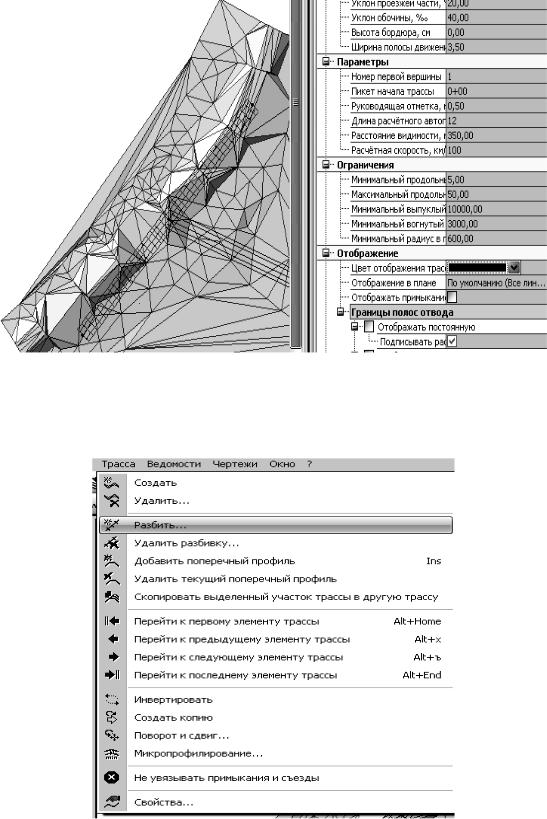

Рис. 11. Отображение в плане
Разбейте примыкание на поперечные профили с шагом 5 м.
Рис. 12. Разбивка второстепенной трассы на поперечники
13

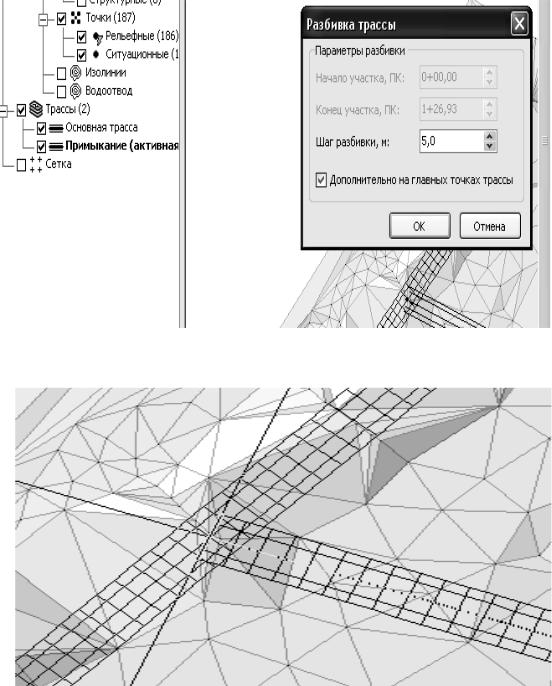

Рис. 13. Параметры разбивки
Рис. 14. Разбитые на поперечники трассы
Затем нужно выполнить вертикальную увязку оси примыкания с основной трассой. Необходимо, чтобы ось примыкания проходила точно по проезжей части основной трассы. Для этого на примыкании нужно создать еще один поперечник: на пересечении оси примыкания с кромкой основной трассы. Включите режим привязки к объектам и режим создания поперечного профиля [1].
14

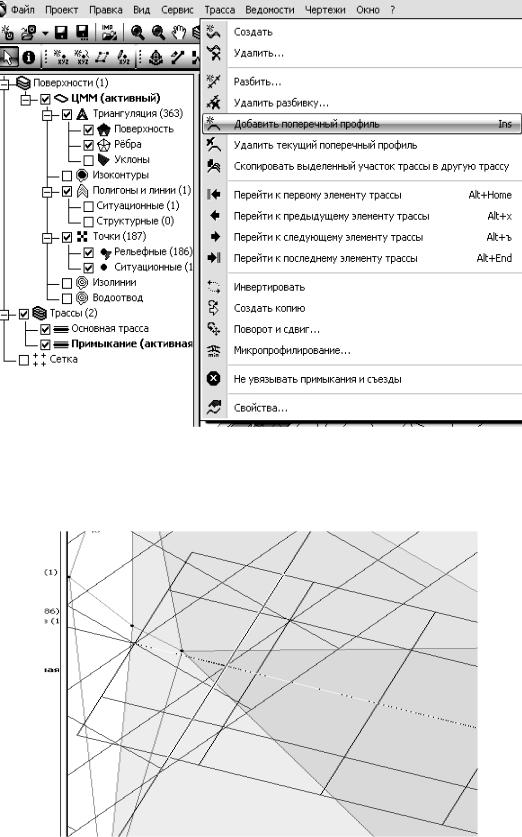

Рис.15. Добавить поперечный профиль
Когда точка пересечения подсветится, щелкните мышью.

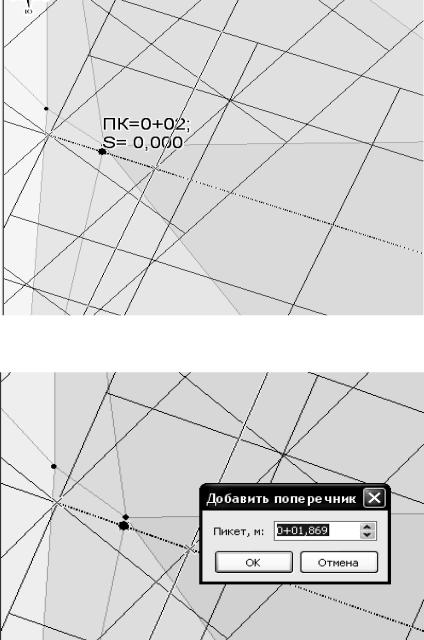

Рис.16. Дополнительные пикеты для построения поперечников
15
Теперь создайте еще один поперечник: на середине отрезка между созданным поперечником и началом примыкания. Когда указатель мыши привяжется к середине отрезка, щелкните мышью. Появляется пикетное положение дополнительного поперечника.
Рис.17. Дополнительные пикеты
Рис. 18. Добавить поперечники
Задача заключается в том, чтобы высотные отметки трех точек на оси примыкания точно совпадали с соответствующими отметками на проезжей части основной трассы.
16
Создайте новый слой: «ПРОЕКТ».

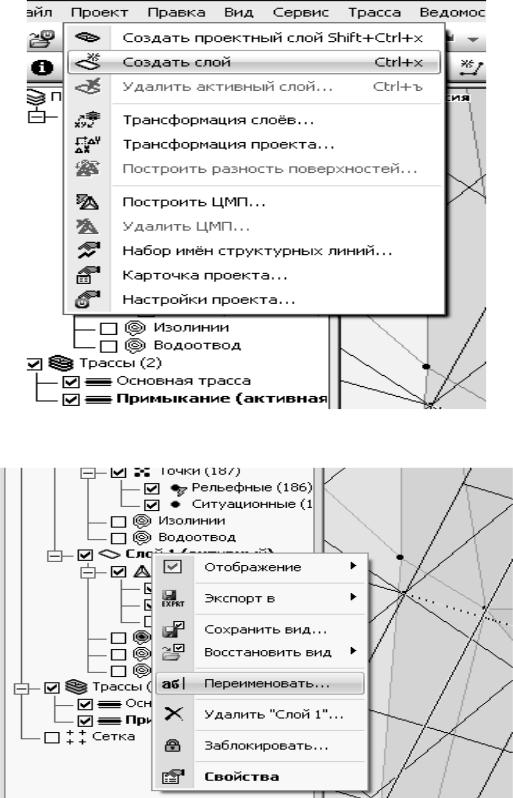

Рис. 19. Создание слоя
Рис. 20. Переименование слоя
