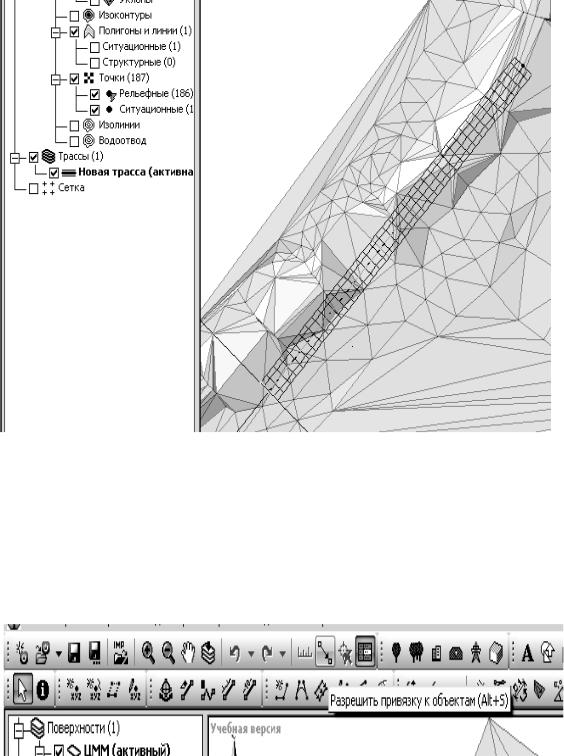

Рис. 2. Трасса, разбитая на поперечники

Сначала построим трассу, являющуюся примыканием. Обязательное условие: начало примыкания должно лежать строго на оси основной трассы. Этого можно добиться, если создавать трассу с включенным режимом привязки.

Рис. 3. Привязка к объекту

Включите режим создания трассы и подведите указатель к оси основной трассы.

8

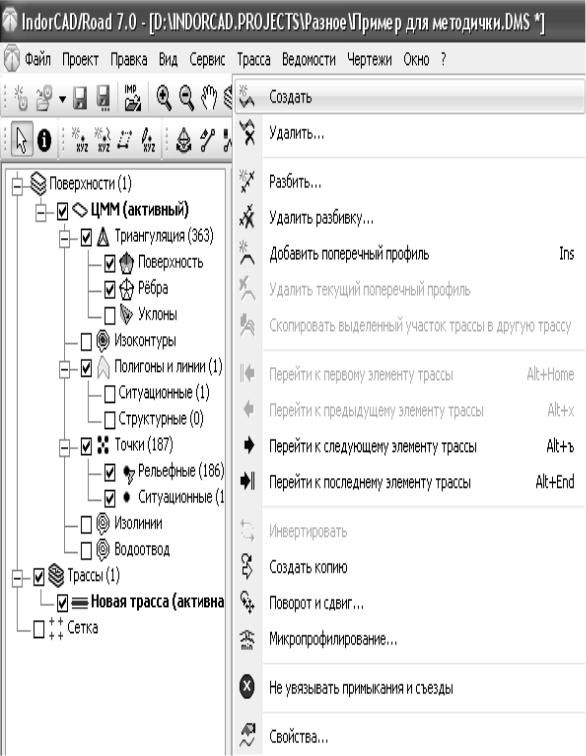

Рис. 4. Создание второстепенной трассы

Когда курсор «притянется» к оси трассы, щелкните мышью.

9

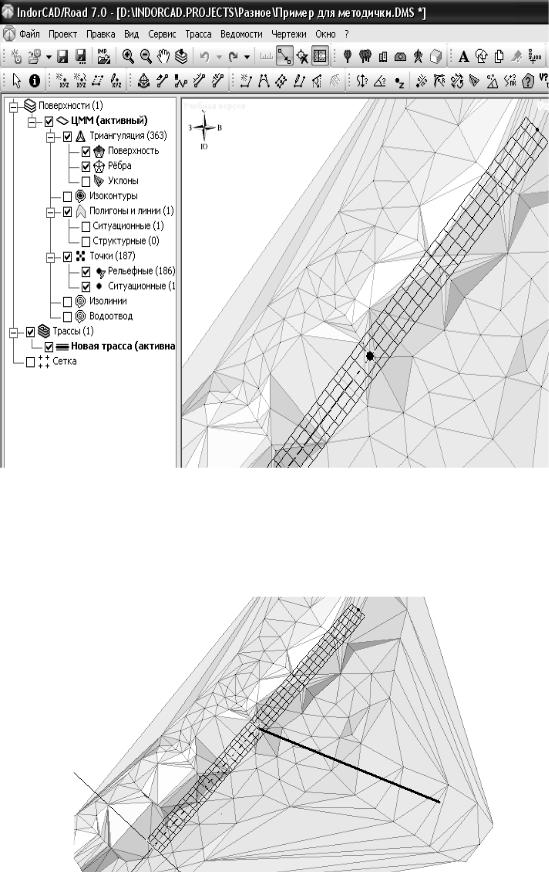

Рис. 5. Начало второстепенной трассы

Теперь укажите конечную точку трассы. Для упрощения задачи будем рассматривать прямолинейный участок примыкания.

Рис. 6. Конечная точка трассы

10

Завершите построение трассы и в диалоговом окне введите название трассы.

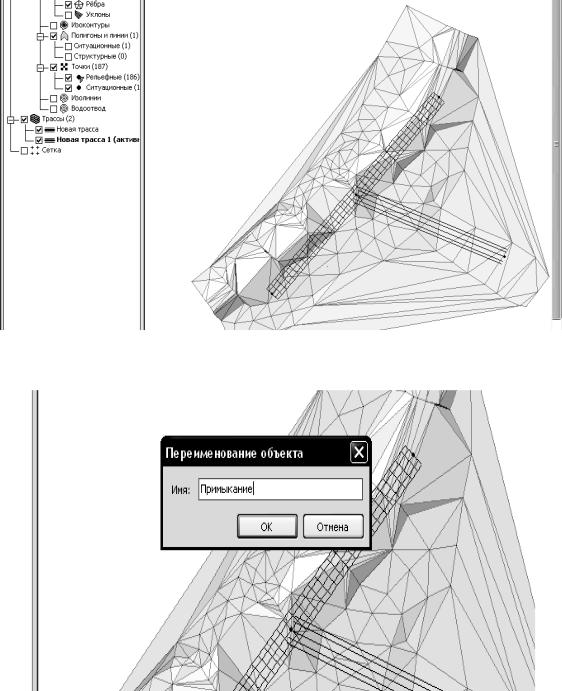

Рис. 7. Построение примыкающей трассы

Рис. 8. Переименование трассы

Временно отключите привязку к объектам. Для удобства можно изменить цвет отображения основной трассы [2].

11

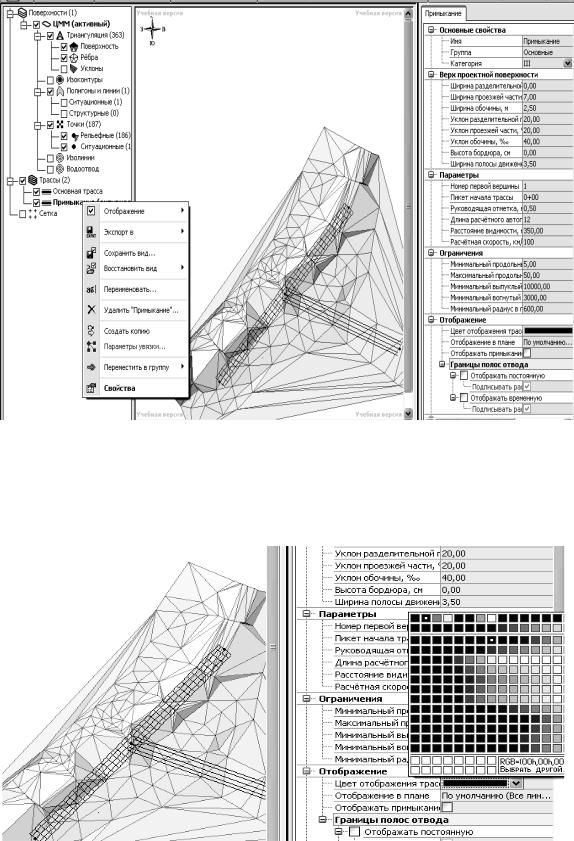

Рис. 9. Свойства трассы

В параметрах «Отображение» выбираем цвет трассы, которым будет отображаться план трассы.

Рис. 10. Отображение (цвет) трассы
