Поскольку для съездов выставлялась рабочая отметка, равная нулю, то на всем съезде ось совпадает с существующей поверхностью, которой является слой «ПРОЕКТ». Установите точки фиксации на тех поперечниках съезда, которые попадают в нужные интервалы.

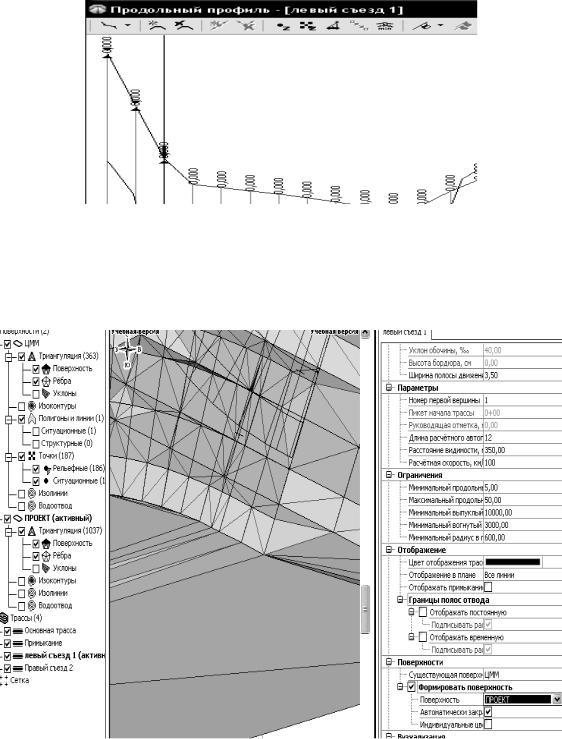

Рис. 51. Установка фиксированных точек
Теперь измените существующую и проектную поверхность съезда так, как это должно быть.
Рис. 52. Изменение поверхности
33
Рис. 53. Увязанная поверхность
В окне продольного профиля можно сгладить профиль вспомогательного съезда.

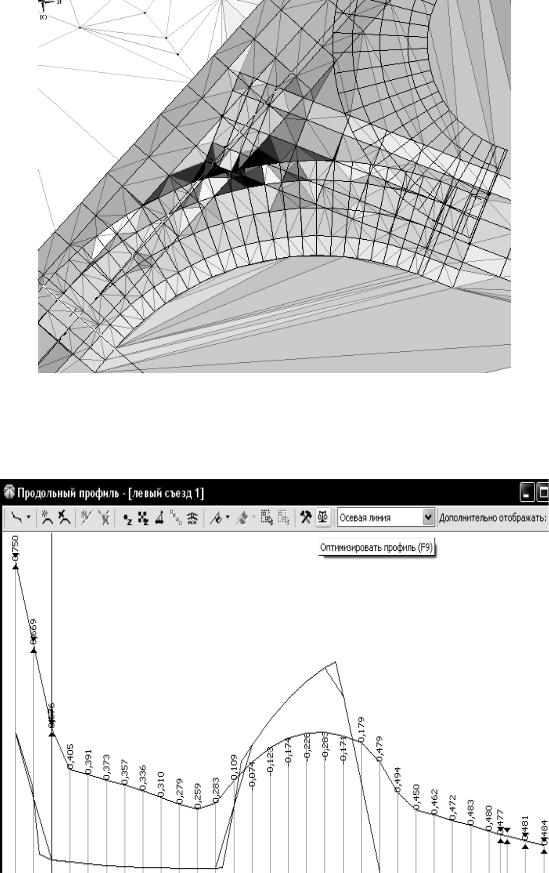

Рис. 54. Оптимизация профиля
34

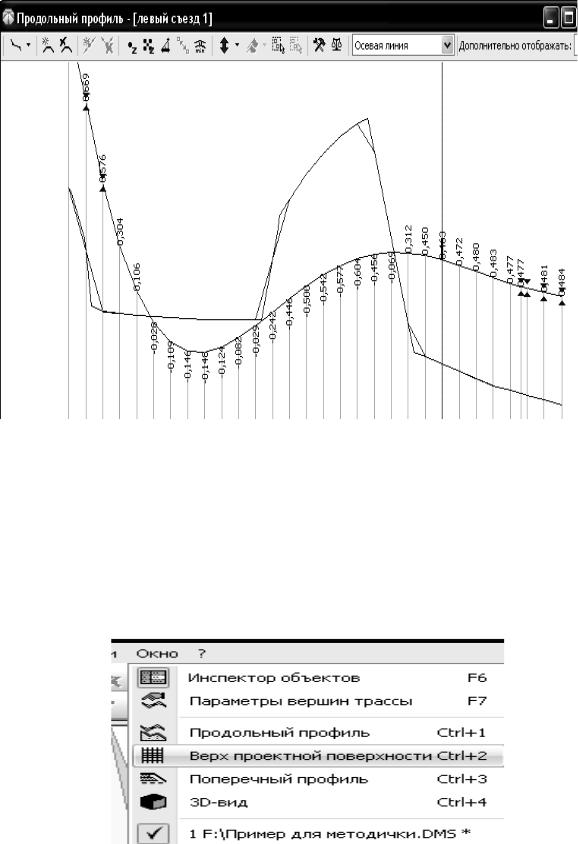

Рис. 55. Оптимизированный профиль
Теперь выполните аналогичные действия для другого съезда. Зафиксированы рабочие отметки на нужных интервалах съезда.
Далее на примыкании нужно вырезать верх земляного полотна на следующем участке от концов вспомогательных трасс на примыкании до точки сопряжения осей. Откройте окно «Верх земляного полотна» для примыкания.
Рис. 56. Проектирование верха проектной поверхности
35

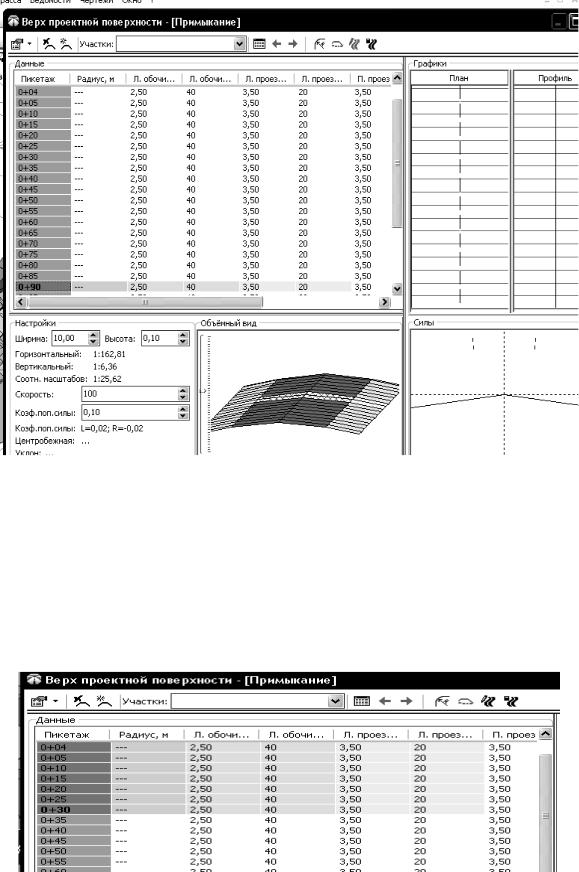

Рис. 57. Окно «Верх проектной поверхности»
Для удобства отключите видимость уклонов. Найдите первый поперечник, с которого нужно начинать удаление. Обратите внимание, что это должен быть следующий поперечник после того, на котором располагаются концы вспомогательных съездов. Удерживая кнопку «Schift», выделите все поперечники, на которых нужно удалить верх земляного полотна. Откройте окно «Отгоны и виражи».
Рис. 58. Выделение поперечников
36
Переключитесь на закладку «Отгон» и выберите линейный закон изменения значений.

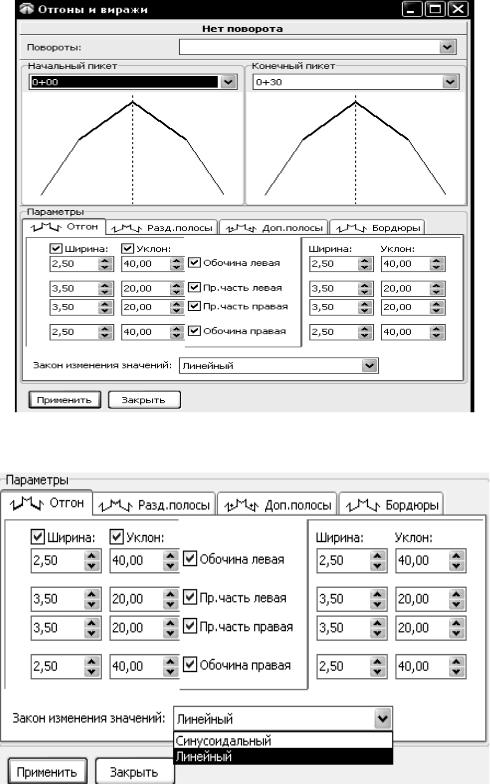

Рис. 59. Отгоны и виражи
Рис. 60. Выбор линейного закона
