При первом способе передают импульсы кадровой синхронизации и информационные канальные импульсы. Синхронизация приемной части осуществляется по кадровому синхроимпульсу с использованием, например, схемы фазовой автоподстройки частоты, т.е. значительно усложняется.

При втором способе осуществляется передача кадровых и канальных (опорных) синхроимпульсов. Синхронизация приемной части существенно упрощается, однако при этом энергия передатчика расходуется как на передачу информационных, так

ина передачу опорных синхроимпульсов.

Влабораторном макете используется второй способ передачи. Импульсы канальной синхронизации формируются в ждущем мультивибраторе (одновибраторе F2, запуск которого осуществляется импульсами с распределителя каналов). Длительность опорного импульса примерно в два раза больше дли-

тельности информационного импульса ОП 2 ИНФ .

Групповой сигнал шифратора формируется в суммирующем устройстве (ИЛИ). Здесь происходит линейное сложение синхронизирующих и модулированных канальных импульсов. В качестве суммирующего устройства используется схема диодного смесителя положительных импульсов «ИЛИ», обеспечивающая достаточную амплитуду выходного напряжения, малое искажение формы и малое взаимодействие суммируемых источников.

Сигнал с выхода шифратора поступает непосредственно на вход дешифратора (как уже отмечалось, высокочастотный канал в лабораторном макете отсутствует). В качестве датчиков сообщений используют:

1)в третьем канале – напряжение от источника питания 10

Визменяется переменным резистором и измеряется вольтметром, расположенными на передней панели лабораторного макета (гнездо Б2);

2)в четвертом канале используется стандартный генератор звуковых частот ГЗ-18; выход генератора подключен к гнезду Б3 лабораторного макета;

3)в остальных каналах на входы поданы постоянные напряжения, величины которых в процессе работы не изменяются.

62

3.2. Приемная часть

Низкочастотная часть приемного устройства (дешифратор) (рис. 3.6) выполняет функции:

1)селекции кадрового и опорных канальных синхроимпульсов;

2)селекции информационных канальных импульсов;

3)демодуляции информационных импульсов в каждом ка-

нале.

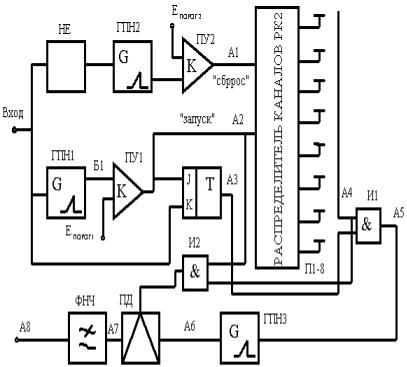

Рис. 3.6 – Функциональная схема приемной части (дешифратора) системы передачи информации с ВРК

С выхода шифратора групповой сигнал поступает на три входа: на селектор кадровых синхроимпульсов, на селектор опорных канальных импульсов и на демодулятор сигнала с

63

ВИМ.

Селекция опорных канальных импульсов осуществляется в типичной схеме амплитудно-временной селекции; ждущий генератор пилообразного напряжения (ГПНI) формирует импульсы, длительность и амплитуда которых пропорциональны дли-

туда пилообразных импульсов, соответствующих опорным, превышает напряжение ограничения Епорог1 , установленное в поро-

говом устройстве ПУI, на выходе которого и выделяются нормированные по амплитуде и длительности импульсы, соответствующие тактовым импульсам передатчика. Выделенные опорные канальные синхроимпульсы запускают распределитель каналов РК2, построенный аналогично распределителю каналов в шифраторе РК1.

Пилообразное напряжение с ГПН1, соответствующее информационным канальным импульсам, оказывается ниже уровня ограничения в ПУ1 и на выход не проходит.

Аналогично происходит выделение кадрового синхроимпульса (паузы) в селекторе кадровых импульсов: ГПН2, ПУ2. Инвертор (НЕ) превращает паузу в импульс положительной полярности. Выделенные импульсы кадровой синхронизации возвращают коммутатор приемного устройства в исходное состояние, подготавливая его к приему импульса первого канала.

Перед подачей на демодулятор происходит преобразование исходного вида модуляции ВИМ в другой вид модуляции – ОШИМ. Необходимость преобразования ВИМ связана с особенностями этого спектра. Наиболее просто и эффективно осуществляется преобразование ВИМ в ОШИМ. В лабораторном макете и используется этот вид преобразования.

Для простоты преобразование ВИМ в ОШИМ осуществляется до селекции каналов, т.е. имеется один преобразователь на

все каналы, выполненный на триггере Tошим . При поступлении

опорного канального импульса на вход J триггер устанавливается в состояние «1»; информационный канальный импульс, подаваемый на вход К, возвращает триггер в состояние «0». В ре-

64

зультате положение заднего фронта импульса на выходе триггера окажется соответствующим временному сдвигу информационного импульса относительно опорного, т.е. произойдет преобразование ВИМ в ОШИМ.

Импульсы ОШИМ поступают на схему совпадения ИI, управляемую импульсами коммутации с распределителя каналов РК2. В зависимости от положения переключателя ПI на выходе схемы И1 появляются импульсы ОШИМ соответствующих каналов. Для увеличения амплитуды полезной компоненты в спектре сигнала ОШИМ применяют дополнительное преобразование ОШИМ в АИМ с последующим расширением импульсов АИМ (ступенчатая интерполяция).

Работа демодулятора поясняется временными диаграммами на рис. 3.7.

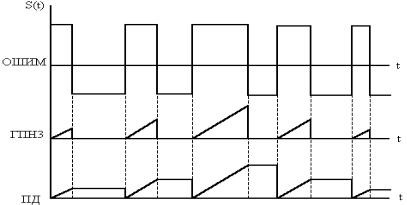

Рис. 3.7 – Временные диаграммы работы демодулятора

В генераторе пилообразного напряжения ГПН3 сигнал ОШИМ преобразуется в АИМ. На пиковом детекторе ПД запоминается амплитуда пилообразного напряжения до прихода импульса сброса от предыдущего канала следующего кадра. Для формирования импульса сброса сигнал с соответствующего выхода РК2 поступает на схему И2 и в момент, определяемый опорным канальным импульсом, возвращает ПД в исходное состояние: схема готова к приему импульса следующего канала.

65

Поскольку в демодуляторе происходит расширение импульса ОШИМ на величину канального интервала, полезная составляющая в спектре значительно увеличивается и может быть эффектно выделена ФНЧ. ФНЧ представляет собой активный RCфильтр.

Выходное напряжение дешифратора регистрируется осциллографом. Конструктивно лабораторный макет выполнен в виде универсальной вертикальной стойки. Шифратор и дешифратор находятся в одном блоке. На передней панели размещены: тумблер ВКЛ. СЕТЬ с контрольной лампочкой, гнезда СИНХР. для подачи сигнала на гнездо ВХОД. СИНХР. осциллографа, ВЫХОД для подачи напряжения с выхода ФНЧ на измеритель нелинейных искажений при снятии амплитудной, частотной характеристик и характеристики нелинейных искажений системы; ВХОД для подключения источника синусоидального сигнала на вход модулятора четвертого канала; контрольные гнезда: передатчик А1–А8, Б1–Б7; приемник А1–А8, Б1–Б7; ручка регулировки переменного резистора, изменяющего напряжение датчика в третьем канале от 0 до 10 В и прибор, измеряющий это напряжение; переключатель ПI-8, подключающий вход приемного распределителя РК2 на схемы И1 и И2 для дальнейшего преобразования канальных сигналов с ВИМ.

На передней панели верхнего блока нанесены структурные схемы передатчика и приемника лабораторного макета. Функциональные схемы шифратора и дешифратора в данном руководстве выполнены в соответствии с гравировкой на передней панели лабораторного макета.

4.Порядок выполнения лабораторной работы

4.1.Изучить принцип работы многоканальной СПИ с ВРК, уяснить функциональное назначение отдельных узлов шифратора и дешифратора. Ответить на контрольные вопросы.

4.2.Собрать лабораторную установку для исследования системы передачи. Включение и отключение производится тумблером ВКЛ. на передней панели макета.

4.3.Исследовать процесс формирования и прохождения сигнала в многоканальной системе передачи с ВРК с ВИМ в
