а) |
|
|
|
|
РСУ |
УВВ |
|
|
|
|
УМВ |
||
|
|
|
|
|
||
0.0 условный уровень земли |
|
|
|
|
||
Отметки поверхности земли, м |
|
|
|
|
||
Расстояния, м |
|
|
|
|
|
|
б) |
|
|
|
|
|
|
|
|
|
|
|
|
d |
в) |
|
|
|
|
|
|
|
|
|
|
|
|
dc |
г) |
|
|
|
|
И |
|
|
|
|
Д |
|||
|
|
|
|
|||
|
|
|
А |
|
|
|
д) |
|
б |
|
|
|
|
|
|
|
|
|
||
|
и |
|
|
|
|
|
е) |
С |
|
|
|
|
|
|
|
|
|
|
|
|
|

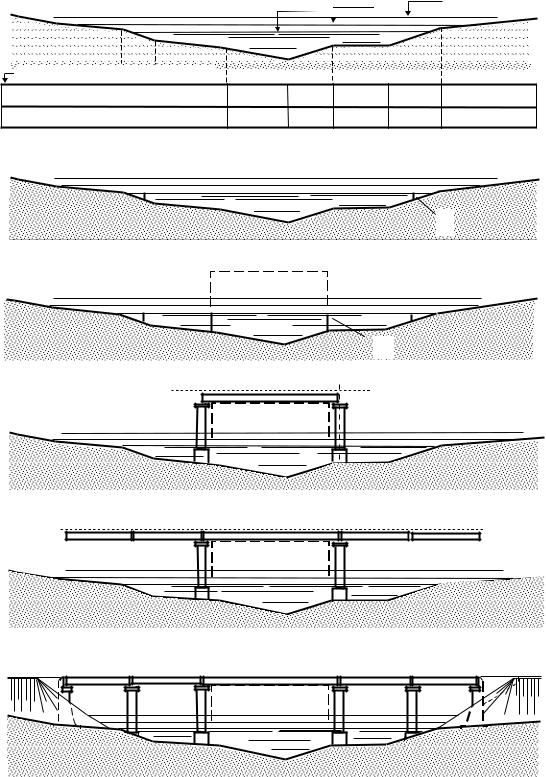

Рис. 2.1. Последовательность составления схемы |
|||||
|
|
железобетонного моста |
|
|||
11
Средний уровень воды в период между паводками называют уровень меженных вод (УМВ). УМВ даёт размещение глубин в реке в наиболее неблагоприятный для судоходства период. Эти данные необходимы при размещении судоходного пролёта по ширине реки. По уровню УМВ намечается положение судоходного пролёта заданного класса реки, выбирая для его размещения наиболее глубокое место, учитывая при этом, что глубина реки при УМВ в пределах длины судоходного пролёта не должна быть меньше гарантированной глубины для заданного класса реки d
согласно табл.2.1(рис. 2.1, б) [1, п. 5.22].
|
|
Основные характеристики водных путей и |
Таблица 2.1 |
||||||||||
|
|
|
|||||||||||
|
подмостовые габариты судоходных пролётов мостов |
||||||||||||
|
|
|
|
|
|
|
И |
|
|||||
|
Глубина судового |
|
|
га- |
|
|
Ширина |
|
|||||
|
хода водного пути, |
|
|
подмостового габарита В, |
|||||||||
|
|
|
м |
|
|
|
, м |
|
|
|
м |
|
|
|
гаранти- |
|
средне- |
|
h |
Д |
|
|
для |
||||
|
|
|
|
|
|
||||||||
внутреннегоКласс водногопути |
|
|
А |
для |
|
|
|||||||
рован- |
|
нави- |
|
|
неразводного |
|
разводного |
||||||
ная |
|
|
гац он- |
|
пролёта |
|
пролёта |
||||||
d |
|
|
ная |
|
Высота |
подмостового арита |
|
|
|
|
|
||
|
|
|
основ- |
|
смеж- |
|
|||||||
|
|
|
|
|
ного |
|
ного |
|
|
||||
|
|
|
|
|
|
б |
|
|
|
||||
I |
>3,2 |
|
>3,4 |
|
|
17,0 |
|
140 |
|
140 |
|
60 |
|
II |
2,5…3,2 |
|
2,9…3,4и |
|
15,0 |
|
140 |
|
140 |
|
60 |
||
III |
1,9…2,5 |
|
2,3…2,9 |
|
13,5 |
|
120 |
|
120 |
|
50 |
||
IV |
1,5…1,9 |
|
1,7…2,3 |
|
12,0 |
|
120 |
|
80 |
|
40 |
||
V |
|
С |
|
|
10,5 |
|
100 |
|
60 |
|
30 |
||
1,1…1,5 |
|
1,3…1,7 |
|
|
|
|
|||||||
VI |
0,7…1,1 |
|
0,9…1,3 |
|
9,5 |
|
60 |
|
40 |
|
- |
||
VII |
0,7 |
|
|
0,6…0,9 |
|
7,0 |
|
40 |
|
30 |
|
- |
|
Неразводные мосты должны иметь, как правило, не менее двух судоходных пролётов – отдельно для движения плавучих средств вниз по течению и вверх (против течения). Если в рассматриваемом створе ширина водного пути с гарантированными глубинами недостаточна для размещения двух судоходных пролётов, допускается предусматривать один судоходный пролёт.
12
Расчётный судоходный уровень (РСУ) – это наивысший уровень воды в реке в судоходный период.
Подмостовым судоходным габаритом называют предель-
ное очертание границ пространства в пролёте моста, которое должно оставаться свободным для беспрепятственного пропуска судов, внутрь которого не должны вдаваться никакие элементы моста или расположенные на нем устройства.
Очертание подмостового габарита должно быть прямо-
угольным. |
И |
В зависимости от условий судоходства все реки разделены на классы и для каждого из них установлены определённые под-
мостовые габариты (см.табл. 2.1). |
Д |
|
|
|
|
||
Ширина судоходного габарита B определяет минимальную |
|||
|
А |
h – |
|
величину судоходного пролёта в свету, а высота габарита |
|||
наименьшее возвышение низа пролётного строения над РСУ. |
|
||
|
б |
|
|
При этом dс всегда должно быть больше допустимой гаран- |
|||
тированной глубины d (рис. 2.1, в). |
|
||
2.2.4. Уровень высокой воды и понятие отверстия моста |
|||
С |
|
|
|
Наивысший уровеньи, возможный на реке в месте мостового перехода, называют уровень высоких вод (УВВ) и определяют по данным гидрометрических наблюдений.
Отверстие моста Lо – это горизонтальный размер между внутренними гранями устоев или конусами насыпи, измеренный по УВВ с исключением суммарной величины толщин промежуточных опор.
По ширине реки отверстие моста должно размещаться так, чтобы обеспечить перекрытие мостом наиболее глубоких участков реки (рис. 2.2).
Полная длина моста Lм измеряется между задними гранями устоев в уровне проезжей части моста (рис. 2.2).
13
Схема для набора отверстия моста при различных типах ус- |
|||||||||
тоев представлена на рис. 2.2. |
|
|
|
|
|||||
а) |
|
|
|
|
Lм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
УВВ |
|
|
|
|
в |
|
|
|
|
|
|
Lо=L - в |
|
|
|
|
б) |
|
|
|
|
Lм |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
УВВ |
|
|
|
|
в |
|
|
|
|
|
|
Lо= L - в |
|
|
|
|
|

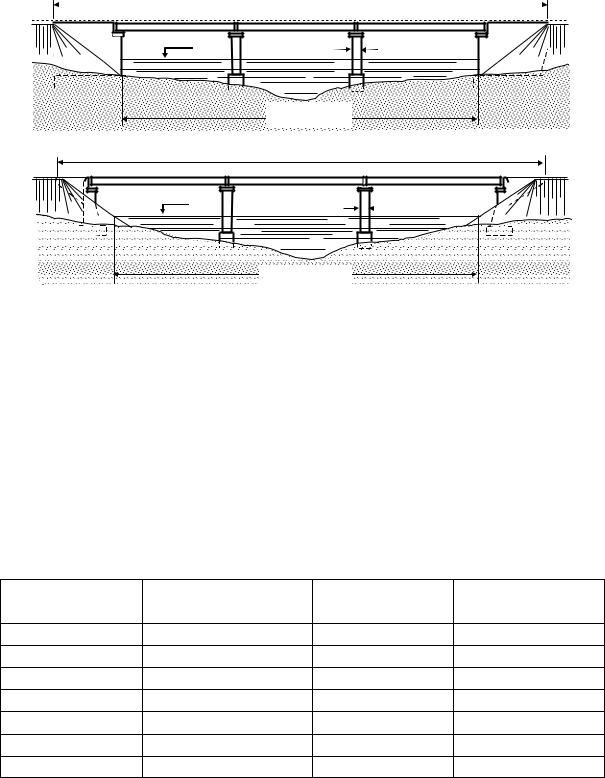

Рис. 2.2. Схема к набору отверстия моста при: |
||||||||
|
|
а – необсыпных устоях; |
|
И |
|
||||
|
|
б – обсыпных устоях |
|||||||
|
|
|
|
|
|
Д |
|
||
|
2.2.5. Проектирование судоходного пролёта |
||||||||
|
|
|
|
|
А |
|
|
||
Судоходные га ар ты определяют размеры судоходных |
|||||||||
пролётов. |
При |
назначен и |
длины судоходного пролёта |
||||||
|
|
|
|
б |
|
|
|
|
|
(рис. 2.1, г) используют данные об основных размерах пролётных |
|||||||||
строений из табл. 2.2. |
|
|
|
|
|
|
|||
|
|
|
и |
|
|
|
|
Таблица 2.2 |
|
|
|
Основные размеры пролётных строений |
|||||||
|
|
|
|||||||
|
С |
|
|
Высота балки, |
Монтажный вес |
||||
Полная длина, |
|
Расчётный пролёт, |
|||||||
м |
|
|
|
м |
|
|
|
м |
балки, кН |
12,0 |
|
|
|
11,40 |
|
|
|
0,90 |
168 |
15,0 |
|
|
|
14,40 |
|
|
|
0,90 |
209 |
18,0 |
|
|
|
17,40 |
|
|
|
1,20 |
284 |
21,0 |
|
|
|
20,40 |
|
|
|
1,20 |
330 |
24,0 |
|
|
|
23,40 |
|
|
|
1,20 |
376 |
33,0 |
|
|
|
32,20 |
|
|
|
1,50 |
576 |
42,0 |
|
|
|
41,20 |
|
|
|
2,10 |
840 |
|
|
|
|
|
14 |
|
|
|
|
В соответствии с рис. 2.3 можно определить основные от- |
|||||||||
метки, необходимые для составления схемы моста. |
|
|
|
||||||
|
|
|
|
|
Hпр.ч |
|
|
|
|
|
|
h |
|
Hн |
|
УВВ |
РСУ |
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
В |
|
|
УМВ |
|
|
|
|
|
|
|
|
|
|
|

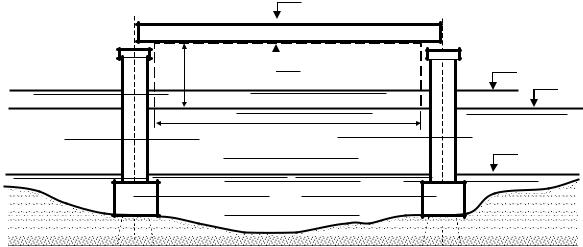

Рис. 2.3. Схема размещения судоходного пролёта |
|
|
|||||||
отметка низа пролётного строения |
И |
|
|
|
|||||
|
|
|
|
||||||
|
|
|
Нн = РСУ + h, |
|
|
|
|
||
|
|
|
|
|
Д |
|
h – высота |
||
где РСУ – отметка расчётного судоходного уровня; |
|||||||||
судоходного |
габарита, |
назначенная |
согласно |
классу |
реки |
||||
(см.табл. 2.1); |
|
|
|
А |
|
|
|
|
|
отметка проезжей части моста |
|
|
|
|
|||||
|
|
б |
|
|
|
|
|
||
|
|
Нпр.ч = Нн + hб +hдор.од , |
|
– толщина |
|||||
где hб – высота балки пролётного строения; hдор.од |
|||||||||
дорожной одежды. |
и |
|
|
|
|
|
|
||
2.2.6.СПроектирование остальных пролётов |
|
||||||||
В мостах через судоходные реки различают две характерные части: русловую, расположенную над основным руслом, и пойменную, перекрывающую участки, затапливаемые высокими водами.
После выбора величины и размещения судоходного пролёта приступают к проектированию остальных пролётов, которыми должна быть перекрыта оставшаяся часть заданного отверстия моста.
