Материал: Введение в Multisim

Раздел I Описание схемы

Размещение или передвижение элемента, выбор пункт или иконки меню

Добавление соединения

Изменение соединения, перемещение проводников.

Автосоединение разъемов касанием

В Multisim есть функция автоматического соединения разъемов ме жду собой и с проводниками. Чтобы добавить компонент в существующую сеть соединений, просто его разъемы касались существующей сети.

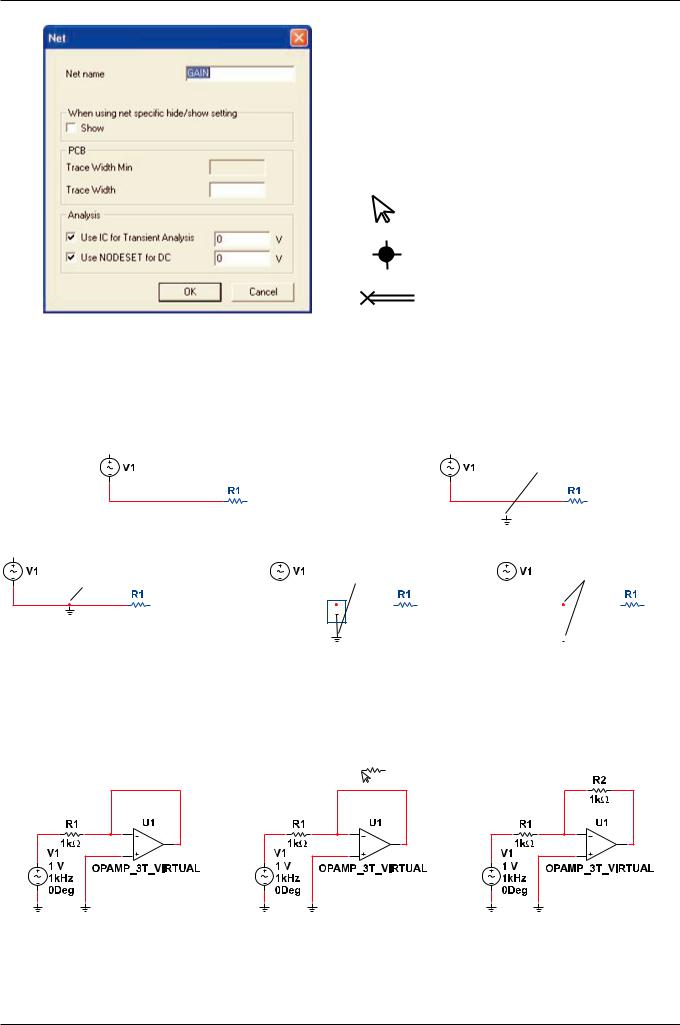

Рисунок 18 – Автоматическое соединение касанием

Добавление в авторазрыв

В Multisim есть возможность вставить компонент внутрь существу ющей сети соединений. Для этого просто разместите элемент параллельно проводнику (рисунок 19).

Рисунок 19 – Автовставка компонентов

Раздел I Описание схемы

Упражнение 3 – Нарисовать схему

Приблизительное время выполнения: 20 минут.

Это упражнение – базовое по вводу схемы в Multisim. Вы создадите и соедините простую схему в Multisim, воспользовавшись различными методами поиска компоненто в, потренируетесь их соединять и запустите простейшую эмуляцию.

Öåëü

•Понять различие между реальными, виртуальными, идеальны ми и интерактивными элементами.

•Создать простейшую схему (включая виртуальные соединен ия).

•Познакомиться и установить настройки соединения.

Выполнение

1)Создайте свою копию схемы 40kFILTER1_Complete.ms9, как показано на рисунке ниже. Выберите необходимые компоненты из Основной базы данных (Master Database) (Разместит ь/Компонент Place/Component) и Популярного списка (In-Use List). Установите значения компонентов, как показано на рисунке. На заметку: компоненты R1, R2 и C2 виртуальные.

Поместите конденсатор между точками А и В

Внимание!

Все компоненты кроме ОУ – виртуальные (Virtual Components). ОУ был отражен сверху вниз.

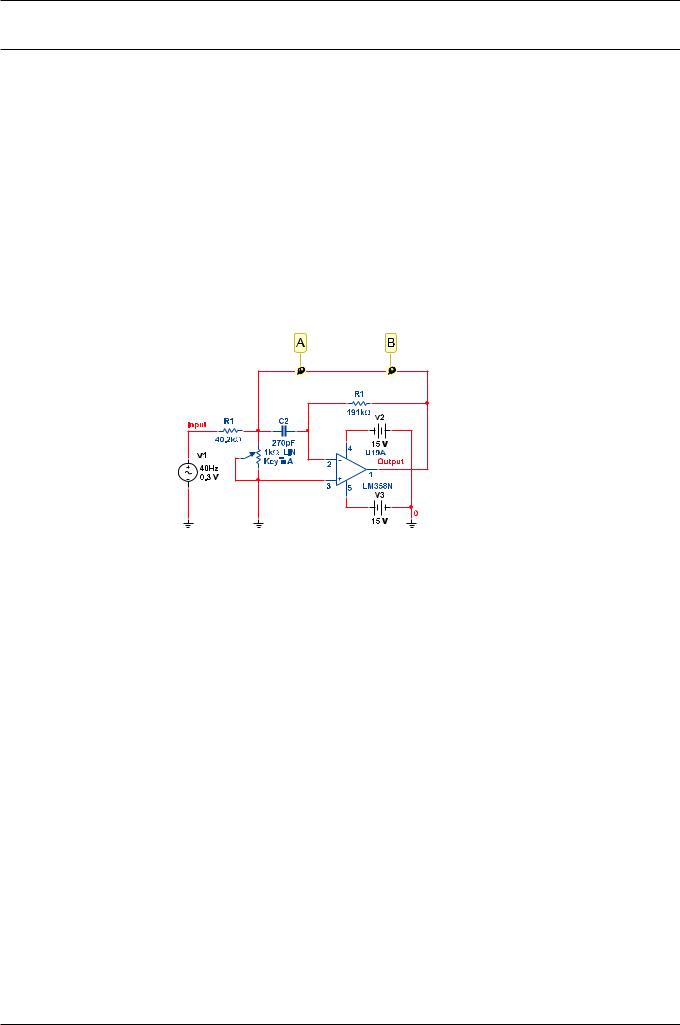

Рисунок 20 – Полосовой фильтр

2)Чтобы соединить компоненты, наведите курсор на терминал т ак, чтобы он изменил свой вид и кликните мышью. Переместите курсор (таща за собой провод) до второг о терминала и кликните, чтобы завершить соединение.

3)Замените резистор R2 средствами Multisim: выберите в контекстном меню пункт заменить компоненты и замените виртуальные резистор реальным (раздел Basic/Resistor) на в аш выбор.

4)Дважды кликните на виртуальные компоненты и посмотрите, к ак задаются их параметры.

5)Поверните и переместите какой-либо компонент, чтобы посмотреть как ваши действия влияют на соединяющие проводники. Также компоненты можно поворачивать, когда вы размещаете и х из базы данных.

6)Выберите виртуальный конденсатор из Популярного списка и разместите его между точками А и В схемы. На заметку: он автоматически соединяется и его емкость ст ановится 270 пкФ.

Конец упражнения

Раздел I Описание схемы

Дополнительные темы

Мастера соединений

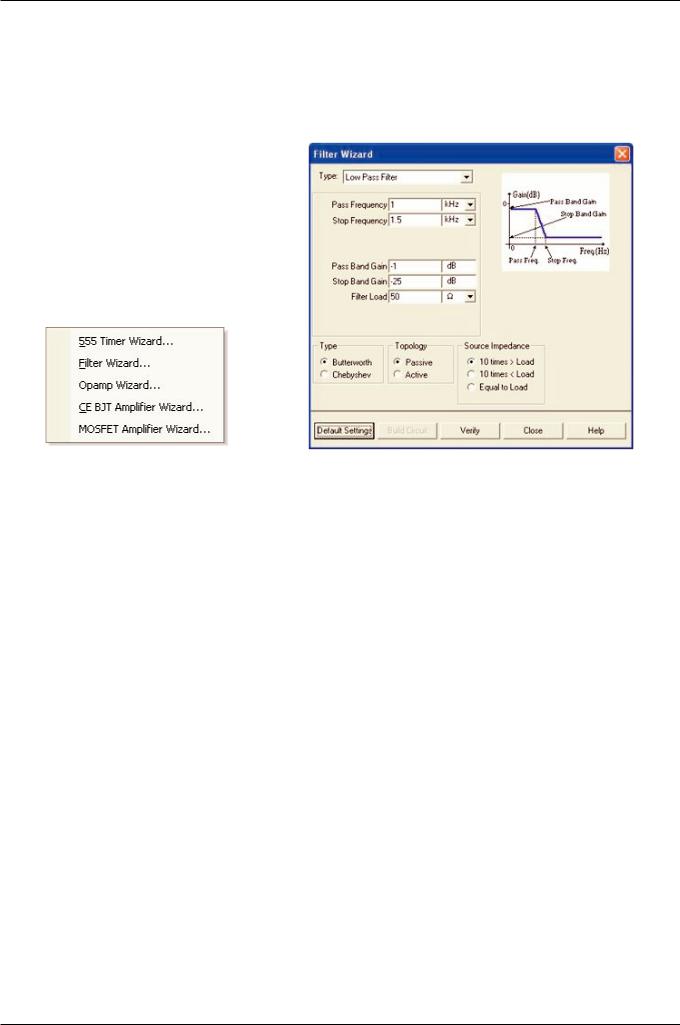

В Multisim есть несколько мастеров соединений, которые помогают разработчикам быстро создавать схемы с заданными параметрами. Список мастеров соединений приве ден на рисунке 21. Они находятся в меню Инструменты/Мастера соединений (Tools/Circuit Wizards).

Мастер таймеров (555 Timer Wizard) позволяет создавать нестабильные и моностабильные ос цилляторы с помощью таймера 555.

Фильтры в Multisim создаются в Мастере фильтров (Filter Wizard) простым вводом параметров.

Мастер усилителей с общим эмиттером на биполярном плоскостном тр анзисторе (Common Emitter BJT Amplifier Wizard) помогает создать усилитель с общим эмиттером с заданными параметрами. MOSFET (ка нальный полевой униполярный МОП-транзистор) усилители создаются с помощью соответствующего мастера (MOSFET Amplifier Wizard). В Multisim есть несколько схем с операционным усилителем. В полях Мастера ОУ Multisim (Opamp Wizard) нужно ввести требуемые параметры:

•Инвертирующий усилитель.

•Не инвертирующий усилитель.

•Дифференциальный усилитель

•Инвертированный суммирующий усилитель

•Не инвертированный суммирующий усилитель

•Масштабируемый сумматор

Проверка правил электротехники (ERC)

Âрезультате проверки правил электротехники (Electrical Rules Check) генерируется отчет с подробной информаций об ошибках (например, выходной разъем соединен с раз ъемом питания), и несоединенных разъемах. После соединения всех элементов проверьте схему на основании правил в диалоговом окне ERC.

Âзависимости от схемы вам могут потребоваться предупреж дения об определенных типах соединений, ошибки в случае наличия других и ОК для всех остальных. Тип соединений и сообщений устанавливается на закладке Правила ERC (ERC Rules) в диалоговом окне Electrical Rules Check.

Можно выполнить Проверку всей схемы или определенного уч астка. Во время проверки все некорректности отображаются в панели результатов в нижней части экрана, а на схеме отображаются марке ры. При щелчке по ошибке экран центрируется на ней и увеличивается масштаб.

Закладки Опции проверки (ERC Options) и Правила проверки (ERC Rules) предназначены для настроек. Для начала проверки:

1.Выберите пункт Инструменты/Проверка правил электротехн ики (Tools/Electrical Rules Check), откроется окно Проверки (Electrical Rules Check).

2.Настройте параметры отчета на закладке Опции проверки (ERC Options), рисунок Рисунок 23).

3.Установите параметры проверки на закладке Правила провер ки (ERC Options) (Рисунок 24).

Раздел I Описание схемы

Рисунок 23 – Закладка Опции проверки

Рисунок 24 – Правила проверки

4.Нажмите OK. Формат отображения результатов устанавливается в разделе Результаты (Output) на закладке ERC Options.

Подсхемы и иерархические блоки

Multisim предназначен в том числе и для работы со схемами разной сложности. Для создания модульной структуры схемы и абстрагирования сложных схем служит ко нцепция нескольких листов (multi-sheet design), подсхемы (ПС, sub-circuits – SC) и иерархический блоки (ИБ, hierarchical blocks HB).

Подсхемы полезны, чтобы сделать схему более компактной и в то же время хранить ее в одном файле. Иерархические блоки лучше подходят для использования в нескол ьких схемах, потому что они хранятся в разных файлах.

Иерархические блоки и подсхемы функционально не отличаю тся друг от друга, единственное различие между ними – это способ хранения на диске.

Существует два способа сделать подсхему или иерархический блок. П ервый: выделить часть схемы и выбрать пункт Разместить/Разъемы/ИБ/Разъем ПС (Place/Connectors/HB/SC Connector). Второй м етод описан ниже.

Новый иерархический блок (второй метод):

1)Выберите Разместить/Новый иерархический блок (Place/New Hierarchical Block) и укажите имя файла.

2)Кнопка Обзор (Browse) позволяет выбрать путь и имя для сохранения файла иерар хического блока.

Рисунок 25 – Диалоговое окно свойств иерархического блока

3)Введите требуемое число входных и выходных разъемов и нажмите ОК. Появи тся "неявный" образ нового иерархического блока, выберите его местоположение и клик ните мышью.

4)Дважды кликните на новом блоке и выберите Редактировать ИБ/ПС (Edit HB/SC) в появившемся диалоговом окне Иерархический блок/Подсхема (Hierarchical Block/Subcircuit).

5)Разместите и соедините компоненты нового иерархическо го блока.

6)Соедините ИБ с элементами схемы.

7)Сохраните схему.

На заметку: Если вы переместите или переименуете файл иерархического блока относительно основной схемы, Multisim не сможет его найти. Вам нужно будет указать новое ме стоположение в появившемся диалоговом окне.

Чтобы добавить ИБ из файла, выберите пункт Разместить/Иер архический блок из файла (Place/Hierarchical Block from file) и повторите действия.

Раздел I Описание схемы

Добавление новой подсхемы (второй метод):

1)Выберите пункт Разместить/Новую подсхему (Place/New Subcircuit). Откроет ся окно Имя подсхемы (Subcircuit Name).

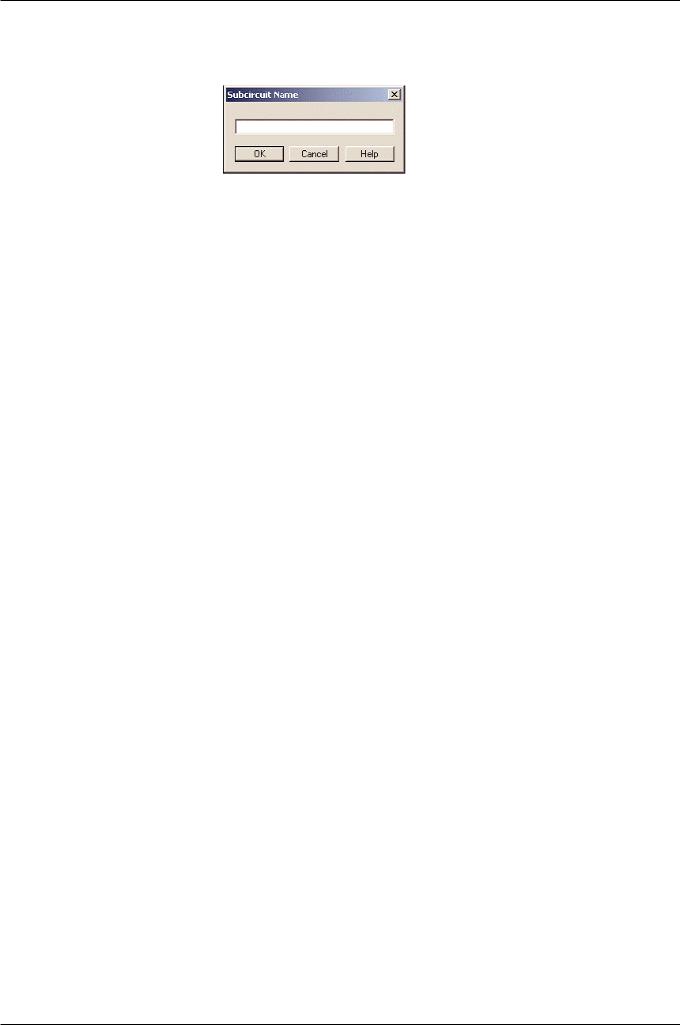

Рисунок 26 – Диалоговое окно имя подсхемы

2)Введите требуемое имя для схемы, например "источникпитания" и нажмите ОК . Курсор примет вид "неявной" схемы показывая, что вы можете ее разместить.

3)Кликните на нужном месте для схемы (вы можете ее перемести ть позже если необходимо). На схеме появится подсхема в виде окошка с указанным именем подсхемы .

4)Дважды кликните на новой подсхеме и выберите Редактирова ть ИБ/ПС (Edit HB/SC) в появившемся диалоговом окне Иерархический блок/Подсхема (Hierarchical Block/Subcircuit). Появи тся пустое окно подсхемы.

5)Разместите и соедините компоненты новой подсхемы.

6)Выберите пункт Разместить/Разъемы/ИБ/Разъем ПС (Place/Connectors/HB/SC Connector ), поместите и соедините новый разъем. Разместите все необходимые разъе мы. Когда вы вернетесь на основную схему, на иконке подсхемы будут все добавленные разъемы.

7)Соедините подсхему с другими компонентами.

Замена компонентов иерархическими блоками или подсхема ми

В Multisim можно легко заменить существующие компоненты иерарх ическими блоками или подсхемами. Просто выберите нужный компонент, который по виду соответствует требуемой подсхеме и замените его на ИБ: пункт Разместить/Заменить иерархическим блоком (Place/Replace by Hierarchical Block) или Разместить/Заменитьподсхемой (Place/Replace by Subcircuit).

Представление в виде таблицы

Таблица – позволяет получить общее представление о свойст вах объектов. Это более продвинутое средство просмотра и редактирования параметров, включая детальну ю информацию о компонентах: схему, метку, параметры и ограничения конструкции (design constraints).

С помощью таблицы можно изменять сразу несколько компоне нтов. Элементы можно отсортировать по любому столбцу в убывающем или возрастающем порядке. Также вы можете экспортировать содержимое в Microsoft Excel® для отчета.

Отчеты по схеме

В Multisim можно сделать несколько различных отчетов: Список ма териалов (Bill of Materials BOM), Подробный отчет о компонентах (Component Detail Report), Отчет о соединениях (Netlist Report), Статистика схемы (Schematic Statistics), Незадействованные элементы (Spare Gates) и Отчет перекрес тных ссылок (Cross Reference Report). В списке материалов приведены все реальные компоненты схемы, таким образом, это список тех элементов. которые нужны для производства схемы. В Списке мат ериалов также содержится следующая информация:

• Количество каждых элементов.

• Описание, включающее тип (например, резистор) и значение (например, 5,1 кОм).

• Метка каждого компонента.

• Упаковка или схема каждого компонента (package или footprint).

В Подробном отчете о компонентах (Component Detail Report) представлена вся информация из базы данных Multisim для определенного компонента.

Отчет о соединения (Netlist Report) включает следующую информацию д ля каждого соединения:

• Имя соединения.

• Страница (имя файла)

• Разъем (логическое имя разъема).

Отчет о перекрестных ссылках (Cross Reference Report) – это подробный пере чень всех компонентов и их размещения на схеме.

Статистика схемы (Schematic Statistics Report) – это количественное описание схемы:

• Компонентов – полное число компонентов, равно сумме виртуальных и реальных компонентов.
