Материал: Введение в Multisim

Раздел II Эмулирование

Создание компонентов

ÂMultisim есть средства создания и редактирования компонентов , необходимых для схемы. Есть два метода:

ñпомощью Мастера компонентов (Component Wizard) и диалогового окна Свойства компонента (Component Properties).

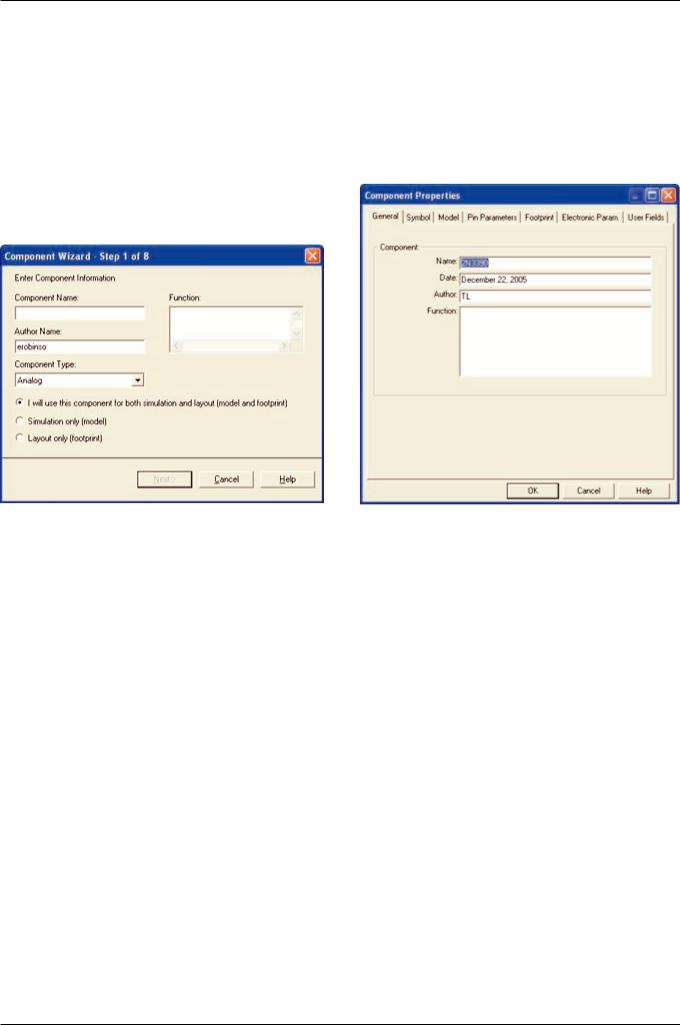

Мастер компонентов открывается из меню Инструменты/Маст ер компонентов (Tools/Component Wizard). В нем можно полностью описать компонент: указать его символ , модель SPICE (Рисунок 59).

Чтобы открыть диалоговое окно свойств компонента, дважды кликните на размещенном компоненте, откройте закладку Значение (Value) и нажмите Редактировать компонент (Edit Component) в кнопке DB (Рисунок 60).

Более подробно создание компонентов описано в справочны х файлах.

Раздел III – Интеграция с National Instruments

LabVIEW

National Instruments LabVIEW – это среда графического программирования, котор ую можно использовать для автоматизации задач тестирования и измерений при про верке схем. Данные Multisim, сохраненные в форматах .LVM или .TDM можно просто загрузить в LabVIEW с помощью технологии Экс пресс ВП. После этого данные эмуляции можно наложить на полученные результаты для проверки схемы.

Загрузка файлов данных .LVM и .TDM

Чтобы загрузить данные Multisim из файлов .LVM или .TDM, воспользуйтесь экспресс ВП Прочитать файл измерений (Read from Measurement File). Этот ВП находится на палитре Программирование/Запи сь и чтение файлов (Programming/File IO). Подробная информация об этом ВП находится в системе помощи LabVIEW.Этот ВП можно настроить на чтение либо .LVM, либо .TDM файлов.

Считывает данные из файла измерений

текстового (.lvm) или бинарного (.tdm) формата

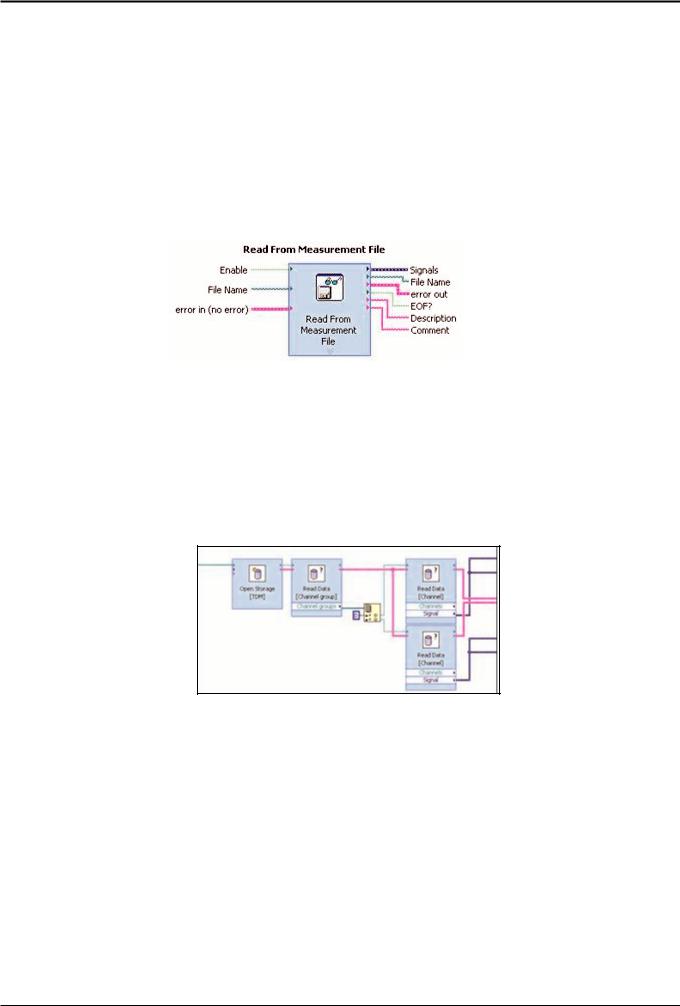

Рисунок 61 – Express VI Прочитать файл измерений

На заметку: Только для .LVM файлов. На выходе EOF? (конец файла?) будет ИСТИНА, если при чте нии достигнут конец файла. Этот индикатор полезен, если данные с охранялись после анализа Боде или другого графика с более чем одной зависимостью. Прост о поместите экспресс ВП чтения файла измерений в цикл и соедините выход EOF? с терминалом вы хода из цикла.

На заметку: Только для .TDM файлов. Чтобы загрузить в LabVIEW .TDM файл, содержащий н есколько графиков, необходимы экспресс ВП низкого уровня. Участок кода для загрузки нескольких графиков приведен на рисунке 62.

Рисунок 62 – Загрузка нескольких графиков из файла .TDM.

Виртуальные приборы LabVIEW в Multisim

Более подробно использование виртуальных приборов LabVIEW в Mul tisim обсуждалось в разделе 2, "Виртуальные приборы LabVIEW".

SignalExpress

SignalExpress – это инновационное средство настройки измерений на основе нескольких шагов работы с мышью, которые не требуют разработки программного кода. В отличие от традиционных инструментов, в SignalExpress сочетается оптимальный баланс функциональности изм ерений и простота использования, позволяющая разработчикам стандартизировать создание различ ных приложений:

•Моделирование схем

•Проверка схем

•Анализ схем

•Проверка приборов

•Автоматический поиск неполадок.

Раздел III Интеграция с National Instruments

Экспорт данных Multisim в SignalExpress

Чтобы передать данные эмуляции в SignalExpress добавьте соответствующий шаг: Добавить шаг/Аналоговый/Загрузить и сохранить сигнал/Загрузить из LVM (Add Step/Analog/Load and save Signals/Load from LVM). Укажите имя файла для загрузки и выберите зависимости, кот орые нужно импортировать. В поле Область (Domain) укажите временную или спектральную область записанных данных. Закройте окно и запустите рабо- чий файл SignalExpress, чтобы загрузить данные.

Рисунок 63 – SignalExpress, шаг Загрузка из LVM

ELVIS

National Instruments ELVIS – это идеальный прибор для любой электротехнической лаб оратории, в которой есть Multisim. В ELVIS есть среда разработки макетных плат со встроенными приб орами, включая генератор сигналов, цифровой мультиметр, осциллограф и источник питания переменной мощнос ти. Макетная плата съемная, это позволяет студентам выполнять часть лабораторно й работы отдельно от модуля ELVIS.

В ELVIS есть программное обеспечение на базе LabVIEW для взаимодейст вия с виртуальными приборами. В эти приборы можно добавить возможность загрузки данных Multisim дл я сравнения результатов эмуляции и измерений.

Рисунок 64 – Анализ Боде в ELVIS и сравнение с данными Multisim

Раздел IV – Интеграция с National Instruments

Обзор

Multisim используется в колледжах и университетах по всему миру, он стал необходимым инструментом образовательного процесса. В Multisim студенты знакомятся с теорией схемотехники с помощью интуитивно понятных методов.

Продукция Electronics Workbench применяется на всех уровнях: от начального до професси онального, поэтому уровень образованности студентов будет постоянно рас ти и позволит им переходить на более сложные зада- чи, не изучая для каждой новую среду.

Создание прототипов

Виртуальные трехмерные компоненты

Целый набор компонентов Multisim предназначен для студентов, ко торые совсем или почти не работали с реальными электротехническими компонентами. На схеме эти к омпоненты выглядят совсем как настоящие. Они расположены в Основной группе (Basic group) Главной базы данных (Master Database) в семействе 3D_VIRTUAL.

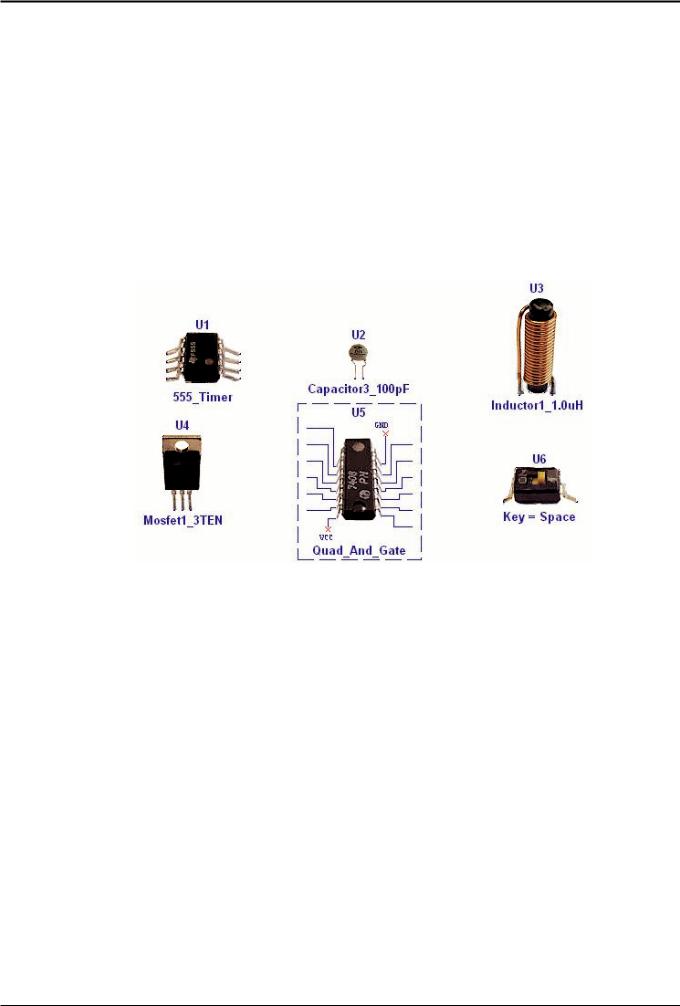

Рисунок 65 – Виртуальные трехмерные компоненты

Анимированные компоненты

Анимированные компоненты изменяются во время работы схе мы. К ним относятся светодиоды, 7-сегмент- ные дисплеи и некоторые другие компоненты, например, пере ключатели и потенциометры. Анимированные компоненты находятся в разных разделах базы данных Multisim.

Параметрические компоненты

Эти компоненты имитируют свойства настоящих. Уровень параметров может задать пользователь в свойствах компонента. Если мощность, рассеиваемая виртуальным рези стором превысит становленныйу порог, то он перегорит и разомкнет цепь. Параметрические компоненты рас положены в Основной группе (Basic group)лавнойГ базы данных (Master Database) в семействе RATED_VIRTUAL.

Трехмерные макетные платы

Это еще одно средство Multisim, на котором студенты учатся важны м элементам создания прототипов. Если элементы на плате соединены правильно, соответствующие с оединения и компоненты на схеме окрасятся в зеленый цвет. Также в плату входят следующие средства: Проверка соблюден ия проектных норм (Design Rules Check, DRC) и проверка соединений (Connectivity Check).

Раздел IV Специально для ВУЗов

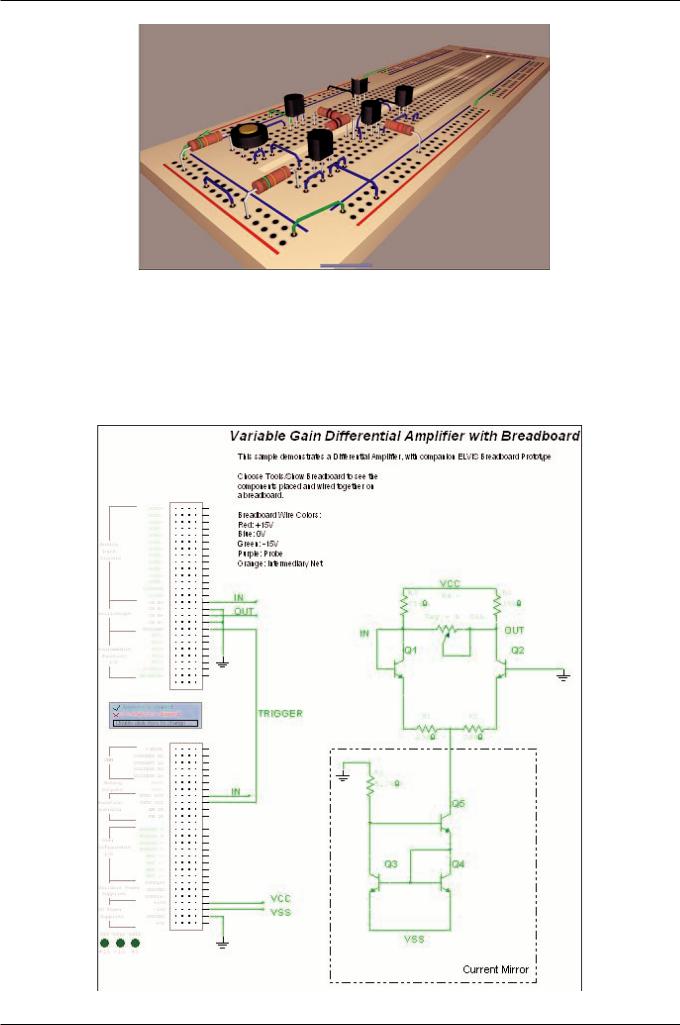

Рисунок 66 – трехмерная виртуальная плата

Трехмерный виртуальный ELVIS

Кроме стандартной макетной платы студенты могут создать схему NI ELVIS с соответствующим трехмерным изображением. Виртуальные приборы ELVIS, например, генератор сигналов, осциллограф и источник пи тания также имеют модели. Создание схемы ELVIS выполняется из меню Файл/Новый/Схема ELVIS (File/New/ELVIS Schematic).

Чтобы изменить виртуальный прибор ELVIS, дважды кликните на соответствующем терминале.

Рисунок 67 – Схема 3D ELVIS
