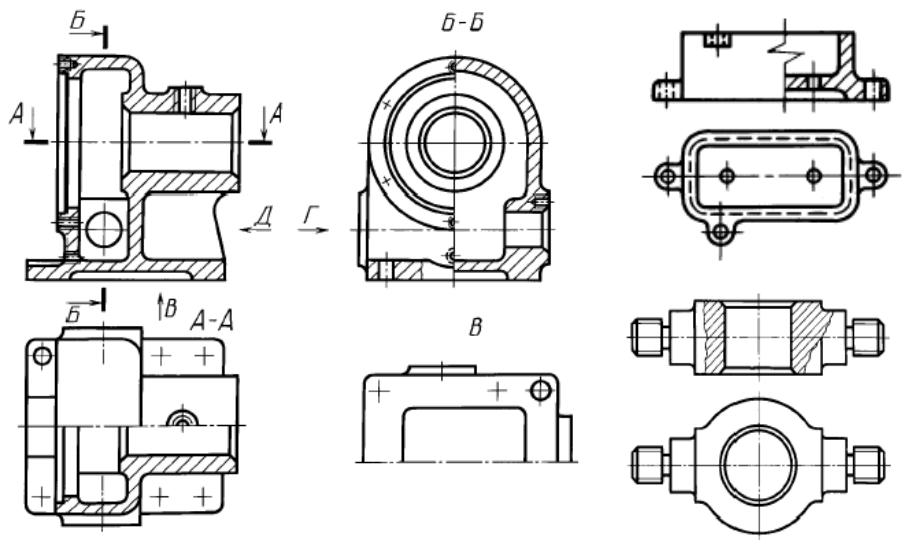

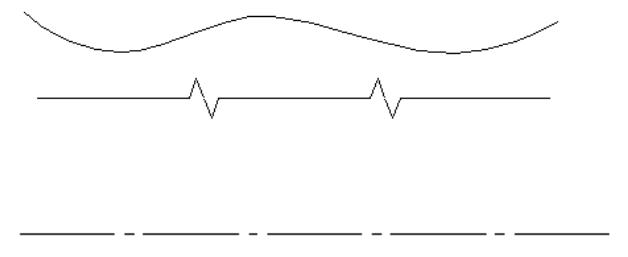

•При соединении части вида и части разреза, линией их разделяющей может быть сплошная тонкая волнистая или сплошная тонкая прямая с изломом.
•Местный разрез также выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом.
•При соединении половины вида с половиной разреза, линией их разделяющей должна быть тонкая штрихпунктирная линия.
•Эти линии не должны совпадать с какими-либо другими линиями изображения.
36
37

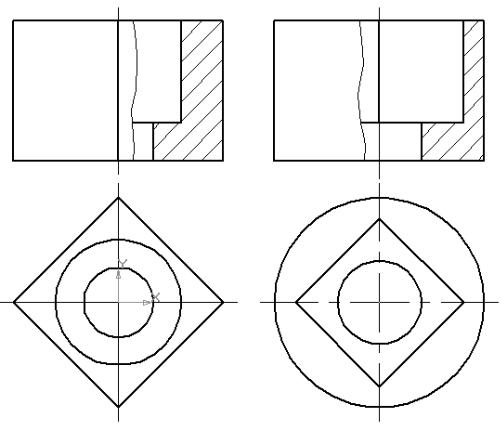

Если в симметричной
детали ось симметрии
совпадает с линией
контура, границу вида и разреза смещают от
оси и оформляют как
показано на рисунке.
38
При прольдольном разрезе ребра жесткости, тонкой стенки или перегородки, данный элемент на изображении разреза не заштриховывают.
39
Сечения
40
