Материал: Всё о чертежах

•Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

•Размерные линии предпочтительно наносить вне контура изображения.

•Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии (или соответственно за контурные, осевые, центровые и т.д.) и стрелки наносят с внешней стороны выносных линий.

•При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45 ° к размерным линиям или четко наносимыми точками.

•При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать.

•Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям.

51

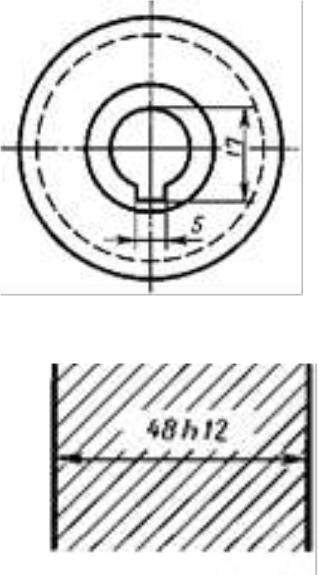

•Размерные числа и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа.

•Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.

•В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают.

52

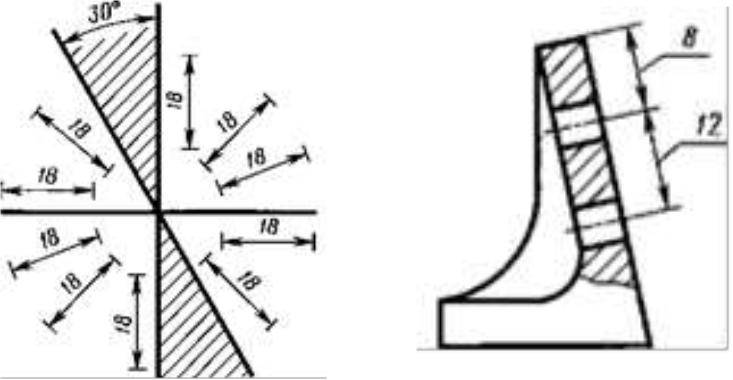

•Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке.

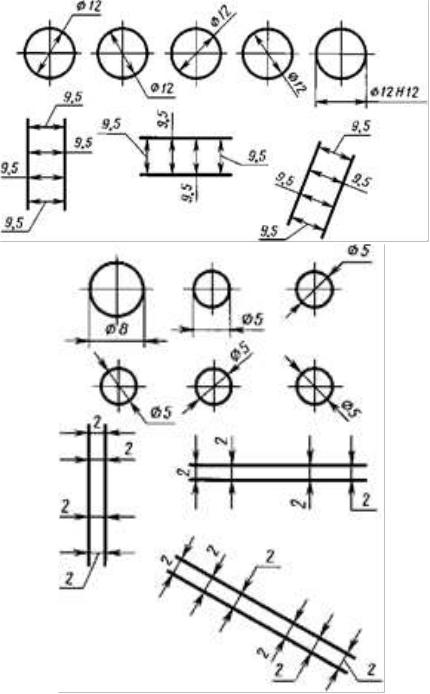

•Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски

54

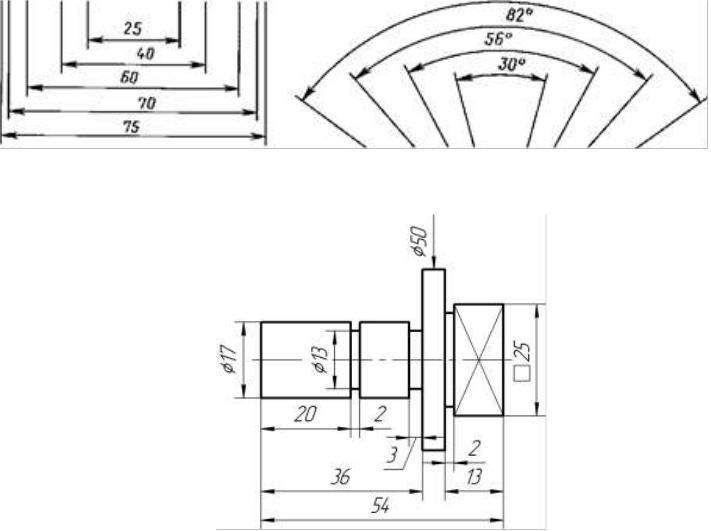

•При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке

•Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный

55
