ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ (ЕСКД)
1
ЕСКД – комплекс стандартов, устанавливающих взаимосвязанные нормы и правила по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, изготовлении, эксплуатации, ремонте и др.)
Основное назначение ЕСКД – установление единых оптимальных правил выполнения, оформления и обращения конструкторской документации.

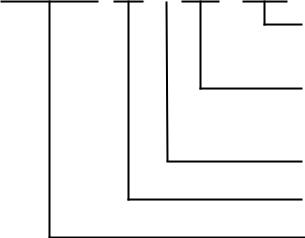

Структура обозначения номера стандарта ЕСКД
ГОСТ 2.301-68
Последние две цифры года регистрации стандарта (1968)
Номер стандарта в классификационной группе
Номер классификационной группы Цифровой код ЕСКД Государственный стандарт
2
ГОСТ 2.301–68
Форматы
Указанный стандарт устанавливает следующие основные форматы:
А0 |
- 841 |
1189 мм; |
А3 - 297 420 мм; |
А1 |
- 594 |
841 мм; |
А4 - 210 297 мм; |
А2 - 420 594 мм; |
А5 - 149 × 210 мм. |
||
3
Размер чертежного формата определяется размерами внешней рамки, выполненной сплошной тонкой линией.
Только
вертикально
4
ГОСТ 2.302-68
Масштабы
•Натуральная величина – 1:1 (по действительным размерам)
•Масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20
•Масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1
•Применение других масштабов недопустимо.
